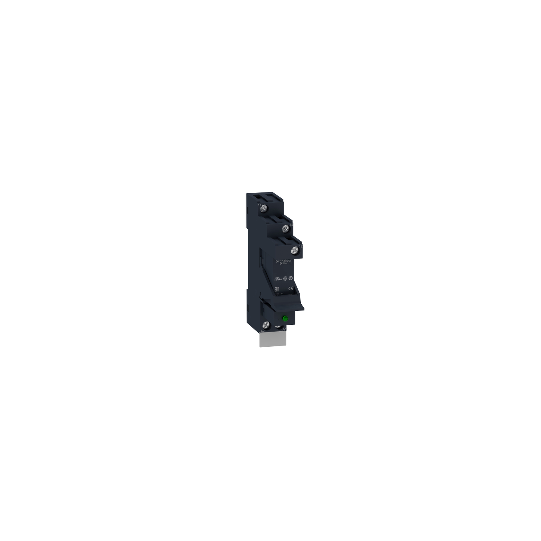

Harmony, Liitäntäreleen valmiiksi asennettu, 12 A, 1 NO/NC, LED, suojapiirillä, 24 V AC - RSB1A120B7PV
SKU: RSB1A120B7PV
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Harmony, Liitäntäreleen valmiiksi asennettu, 12 A, 1 NO/NC, LED, suojapiirillä, 24 V AC - RSB1A120B7PV
KUVAUS
| Tuotevalikoima: | Harmony sähkömekaaniset releet |
|---|---|
| Sarjan nimi: | Rajapintareleet |
| Tuotteen tai komponentin tyyppi: | Esiasennettu pistokerele ja pistorasia |
| Laitteen lyhyt nimi: | RSB |
| Kosketintyyppi ja koostumus: | 1 C/O |
| Koskettimen toiminta: | Vakio |
| [Uc] ohjauspiirin jännite: | 24 V AC 50/60 Hz |
| [Ithe] tavanomainen koteloitu lämpövirta: | 12 A lämpötilassa -40...40 °C |
| Tilan merkkivalo: | 1 LED |
| Ohjaustyyppi: | Ilman |
| [Uc] ohjauspiirin jännite: | 24 V |
| [In] nimellisvirta: | 12 A |
| Liitännät - navat: | Ruuviliittimet |
| Keskimääräinen vastus: | 350 Ohm-verkko: AC 20 °C +/- 15 % |
|---|---|
| [Ue] nimelliskäyttöjännite: | 19.2...26.4 V AC 50/60 Hz |
| [Ui] nimelliseristysjännite: | 400 V standardin EN/IEC 60947 mukaan |
| [Uimp] nimellisimpulssijännite: | 3.6 kV standardin IEC 61000-4-5 mukaan |
| Kosketinmateriaali: | Hopeaseos (AgNi) |
| [Ie] nimelliskäyttövirta: | 12 A (AC-1/DC-1) NO standardin IEC mukaan6 A (AC-1/DC-1) NC standardin IEC mukaan |
| Minimikytkentävirta: | 10 mA |
| Maksimikytkentäjännite: | 300 V DC standardin IEC mukaan |
| Kytkentäjännite: | 12 V |
| Maksimikytkentäkapasiteetti: | 3000 VA AC336 W DC |
| Kuormitusvirta: | 12 A, 250 V AC12 A, 28 V DC |
| Minimikytkentäkapasiteetti: | 120 mW at 10 mA, 12 V |
| Toimintanopeus: | |
| Mekaaninen kestävyys: | 10000000 jaksoa |
| Sähköinen kestävyys: | 100000 jaksoa, 12 A 250 V, AC-1 NO100000 jaksoa, 6 A 250 V, DC-1 NC |
| Käyttöaika: | 20 ms käyttö20 ms palautus |
| Keskimääräinen kelan kulutus: | 0.75 VA AC |
| Vapautusjännitteen kynnys: | >= 0.15 Uc AC |
| Turvallisuuden luotettavuustiedot: | B10d = 100000 |
| Suojausluokka: | RT I |
| Testitasot: | Taso A ryhmäasennus |
| Asennusasento: | Mikä tahansa asento |
| Vääntömomentin arvo: | 0.8 N.m0.79 N.m |
| Liitännät - navat: | Liitin, 1 x 0.25...1 x 2.5 mm² (AWG 22...AWG 14) taipuisa kaapelipäädylläLiitin, 2 x 0.25...2 x 1 mm² (AWG 22...AWG 17) taipuisa kaapelipäädylläLiitin, 1 x 0.5...1 x 2.5 mm² (AWG 20...AWG 14) kiinteä ilman kaapelipäätyäLiitin, 2 x 0.5...2 x 1.5 mm² (AWG 20...AWG 16) kiinteä ilman kaapelipäätyä |
| Tuotteen paino: | 0.050 kg |
| Myynti jakamattomana määränä: | 30 |
| Laitteen esitys: | Täydellinen tuote |
| Yhteensopivuuskoodi: | RSB |
| Dielektrinen lujuus: | 1000 V AC koskettimien välillä5000 V AC kelan ja koskettimen välillä |
|---|---|
| Standardit: | EN/IEC 61810-1CSA C22.2 No 14UL 508IEC 61984 |
| Tuotesertifikaatit: | CEULCSAEAC |
| Ympäristön lämpötila varastoinnissa: | -40...85 °C |
| Tärinänkestävyys: | +/- 1 mm (f= 10...55 Hz) standardin EN/IEC 60068-2-6 mukaan |
| IP-suojausluokka: | IP20 standardin EN/IEC 60529 mukaan |
| Iskunkestävyys: | 10 gn (kesto = 11 ms) ei-käytössä standardin EN/IEC 60068-2-27 mukaan5 gn (kesto = 11 ms) käytössä standardin EN/IEC 60068-2-27 mukaan |
| Ympäristön lämpötila käytössä: | -40...70 °C (AC) |
| EU RoHS-direktiivi: | Ennakoiva vaatimustenmukaisuus (Tuote EU RoHS-lainsäädännön soveltamisalan ulkopuolella)Ei myrkyllisiä raskasmetalleja |
| EAN-koodi: | 3606489562694 |
|---|
