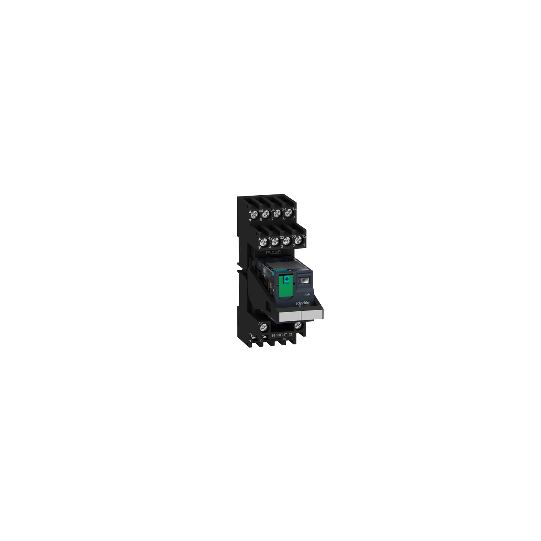

Harmony, Pieni liitinrele valmiiksi koottu, 6 A, 4 CO, LED-valolla, lukittavalla testipainikkeella, sekaliittimillä varustettu kanta, 24 V DC - RXM4AB2BDPVM
SKU: RXM4AB2BDPVM
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Harmony, Pieni liitinrele valmiiksi koottu, 6 A, 4 CO, LED-valolla, lukittavalla testipainikkeella, sekaliittimillä varustettu kanta, 24 V DC - RXM4AB2BDPVM
KUVAUS
| Tuotevalikoima: | Harmony sähkömekaaniset releet |
|---|---|
| Sarjan nimi: | Pienoismalli |
| Tuotteen tai komponentin tyyppi: | Esiasennettu pistokerele ja pistorasia |
| Laitteen lyhyt nimi: | RXM |
| Koskettimien tyyppi ja koostumus: | 4 C/O |
| [Uc] ohjauspiirin jännite: | 24 V DC |
| [Ithe] tavanomainen suljettu lämpövirta: | 6 A -40…55 °C |
| Tilan LED-valo: | Kyllä |
| Ohjaustyyppi: | Lukittava testipainike |
| Käyttökerroin: | 20 % |
| [Uc] ohjauspiirin jännite: | 24 V |
| [In] nimellisvirta: | 6 A |
| Liitännät - liittimet: | Ruuviliittimet |
| [Ui] nimelliseristysjännite: | 250 V IEC-standardin mukaisesti |
|---|---|
| [Uimp] nimellisimpulssikestojännite: | 2,5 kV aikana 1,2/50 µs |
| Kosketinmateriaali: | AgNi |
| [Ie] nimelliskäyttövirta: | 3 A 28 V (DC) NC IEC-standardin mukaisesti3 A 250 V (AC) NC IEC-standardin mukaisesti6 A 28 V (DC) NO IEC-standardin mukaisesti6 A 250 V (AC) NO IEC-standardin mukaisesti6 A 277 V (AC) UL-standardin mukaisesti8 A 30 V (DC) UL-standardin mukaisesti |
| Minimikytkentävirta: | 10 mA |
| Maksimikytkentäjännite: | 250 V |
| Minimikytkentäjännite: | 17 V |
| Kuormitusvirta: | 6 A 250 V AC6 A 28 V DC |
| Maksimikytkentäkapasiteetti: | 1500 VA/168 W AC/DC |
| Minimikytkentäkapasiteetti: | 170 mW 10 mA, 17 V |
| Käyttönopeus: | |
| Mekaaninen kestävyys: | 10000000 jaksoa |
| Sähköinen kestävyys: | 100000 jaksoa resistiiviselle kuormalle |
| Kelan keskimääräinen kulutus: | 0,9 W, DC |
| Vapautusjännitteen kynnys: | >= 0,1 Uc DC |
| Käyttöaika: | 20 ms |
| Palautusaika: | 20 ms |
| Keskimääräinen resistanssi: | 650 Ohm 20 °C +/- 10 % |
| Nimelliskäyttöjänniterajat: | 19,2...26,4 V DC |
| Turvallisuuden luotettavuustiedot: | B10d = 100000 |
| Suojausluokka: | RT I |
| Testaustasot: | Taso A ryhmäasennus |
| Asennusasento: | Mikä tahansa asento |
| Myynti jakamattomana määränä: | 30 |
| CAD kokonaisleveys: | 26,9 mm |
| CAD kokonaiskorkeus: | 79 mm |
| CAD kokonaissyvyys: | 78,45 mm |
| Liitännät - liittimet: | Liitin, 1 x 0,25...1 x 2,5 mm² (AWG 22...AWG 14) joustava kaapelinpäälläLiitin, 2 x 0,25...2 x 1 mm² (AWG 22...AWG 17) joustava kaapelinpäälläLiitin, 1 x 0,5...1 x 2,5 mm² (AWG 20...AWG 14) kiinteä ilman kaapelinpäätäLiitin, 2 x 0,5...2 x 1,5 mm² (AWG 20...AWG 16) kiinteä ilman kaapelinpäätä |
| Vääntömomentti: | 1 N.m |
| Tuotteen paino: | 0,096 kg |
| Laitteen esittely: | Täydellinen tuote |
| Yhteensopivuuskoodi: | RXM |
| Dielektrinen lujuus: | 1300 V AC koskettimien välillä mikropoistolla2000 V AC kelan ja koskettimen välillä2000 V AC napojen välillä |
|---|---|
| Tuotesertifikaatit: | CEULCSAEACLloyd's |
| Standardit: | UL 508EN/IEC 61810-1CSA C22.2 No 14IEC 61984 |
| Ympäristön ilman lämpötila varastoinnissa: | -40...85 °C |
| Ympäristön ilman lämpötila käytössä: | -40...55 °C |
| Tärinänkestävyys: | 3 gn, amplitudi = +/- 1 mm (f = 10...150 Hz)5 jaksoa käytössä5 gn, amplitudi = +/- 1 mm (f = 10...150 Hz)5 jaksoa käyttämättömänä |
| IP-suojausluokka: | IP20 EN/IEC 60529 -standardin mukaisesti |
| Iskunkestävyys: | 10 gn käytössä30 gn käyttämättömänä |
| Saasteaste: | 2 |
| Kestävän kehityksen tarjoustaso: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606489563097 |
|---|
