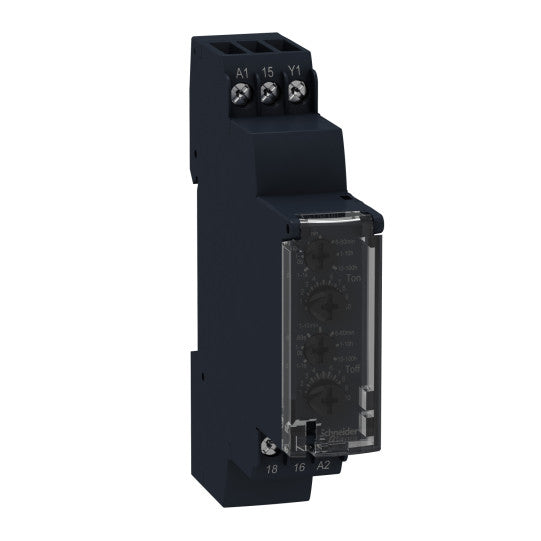

Harmony Time RE17 - Moduuliaikarele - 0,1..100 h - 24..240 VAC - puolijohdelähtö - RE17LLBM
SKU: RE17LLBM
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Harmony Time RE17 - Moduuliaikarele - 0,1..100 h - 24..240 VAC - puolijohdelähtö - RE17LLBM
KUVAUS
| Tuotesarja: | Harmony-ajastinreleet |
|---|---|
| Tuotteen tai komponentin tyyppi: | Kaksoistoimintorele |
| Diskreetin lähdön tyyppi: | Puolijohde |
| Leveys: | 17.5 mm |
| Komponentin nimi: | RE17L |
| Aikaviiveen tyyppi: | Epäsymmetrinen vilkkuminen |
| Aikaviivealue: | 6...60 s6...60 min1...10 min0.1...1 s1...10 h10...100 h1...10 s |
| Nimellinen lähtövirta: | 0.7 A |
| [Uc] ohjauspiirin jännite: | 24...240 V |
| Liitännät - riviliittimet: | Ruuviliittimet |
| Lähdön tyyppi: | Puolijohde |
| [In] nimellisvirta: | 0.7 A |
| Ohjaustyyppi: | Valitsinkytkimen etupaneeli |
|---|---|
| [Us] nimellissyöttöjännite: | 24...240 V AC 50/60 Hz |
| Jännitealue: | 0.85...1.1 Us |
| Syöttötaajuus: | 50...60 Hz +/- 5 % |
| Tulojännite: | 7 V |
| Impulssin kesto: | 0.05 s tyypillinen |
| Eristysresistanssi: | 100 MOhm 500 V DC:llä standardin IEC 60664-1 mukaisesti |
| [Uimp] nimellisimpurssikestojännite: | 5 kV 1.2/50 µs:n ajan |
| Suurin viivevaste: | 100 ms |
| Liitännät - riviliittimet: | Ruuviliittimet, 1 x 0.5...1 x 3.3 mm² (AWG 20...AWG 12) massiivinen ilman kaapelin päätäRuuviliittimet, 2 x 0.5...2 x 2.5 mm² (AWG 20...AWG 14) massiivinen ilman kaapelin päätäRuuviliittimet, 1 x 0.2...1 x 2.5 mm² (AWG 24...AWG 14) taipuisa kaapelin päälläRuuviliittimet, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) taipuisa kaapelin päällä |
| Kiristysmomentti: | 0.6...1 N.m standardin IEC 60947-1 mukaisesti |
| Dielektrinen lujuus: | 2.5 kV 1 mA/1 minuutti 50 Hz standardin IEC 61812-1 mukaisesti |
| Kotelon materiaali: | Itsestään sammuva |
| Toistotarkkuus: | +/- 0.5 % standardin IEC 61812-1 mukaisesti |
| Lämpötilan vaihtelu: | +/- 0.05 %/°C |
| Jännitteen vaihtelu: | +/- 0.2 %/V |
| Aikaviiveen asettamisen tarkkuus: | +/- 10 % täydestä asteikosta 25 °C:ssa standardin IEC 61812-1 mukaisesti |
| Nollausaika: | 350 ms virran katkaisun jälkeen, tyypillinen |
| Kuormituskerroin: | 100 % |
| Tehonkulutus VA:na: | 0...3 VA 240 V AC:llä |
| Katkaisukyky: | 0.5 A AC UL:n mukaisesti0.7 A AC 20 °C:ssa |
| Käyttötiheys Hz:nä: | 10 Hz |
| Suurin lähtövirta: | 20 A |
| Pienin kytkentävirta: | 10 mA |
| Suurin vuotovirta: | 5 mA |
| Suurin kytkentäjännite: | 250 V AC |
| Suurin jännitehäviö: | |
| Sähköinen kestävyys: | 100000000 jaksoa |
| Merkintä: | CE |
| Hiipimisetäisyys: | 4 kV/3 standardin IEC 60664-1 mukaisesti |
| Turvallisuustiedot: | B10d = 320000MTTFd = 353.8 vuotta |
| Asennusasento: | Mikä tahansa asento suhteessa normaaliin pystysuoraan asennustasoon |
| Asennustuki: | 35 mm DIN-kisko standardin EN/IEC 60715 mukaisesti |
| Tuotteen paino: | 0.068 kg |
| Aikaviiveen tyyppi: | L, Li |
| Toiminnallisuus: | Epäsymmetrinen vilkkuajastin |
| Yhteensopivuuskoodi: | RE17 |
| Mikrokatkosten sietokyky: | 20 ms | ||
|---|---|---|---|
| Alentava kerroin: | 5 mA/°C | nl-->Standardit: | EN 61000-6-2EN 61000-6-4IEC 61812-1EN 61000-6-1EN 61000-6-32006/95/EC2004/108/EC |
| Tuotesertifikaatit: | cULusGLCSA | ||
| Ympäristön lämpötila varastoinnissa: | -30...60 °C | ||
| Ympäristön lämpötila käytössä: | -20...60 °C | ||
| IP-suojausluokka: | IP20 (riviliitin) standardin IEC 60529 mukaisestiIP40 (kotelo) standardin IEC 60529 mukaisestiIP50 (etupaneeli) standardin IEC 60529 mukaisesti | ||
| Tärinänkestävyys: | 20 m/s² (f= 10...150 Hz) standardin IEC 60068-2-6 mukaisesti | ||
| Iskunkestävyys: | 15 gn 11 ms:n ajan standardin IEC 60068-2-27 mukaisesti | ||
| Suhteellinen kosteus: | 93 % ilman tiivistymistä standardin IEC 60068-2-30 mukaisesti | ||
| Sähkömagneettinen yhteensopivuus: | Sähköstaattisen purkauksen kestävyystesti: (kosketuksessa), taso 3, 6 kV, standardin IEC 61000-4-2 mukaisestiSähköstaattisen purkauksen kestävyystesti: (ilmassa), taso 3, 8 kV, standardin IEC 61000-4-2 mukaisestiSähkömagneettisten kenttien herkkyys: (80 MHz - 1 GHz), taso 3, 10 V/m, standardin IEC 61000-4-3 mukaisestiSähköinen nopea transientti/purskekestävyystesti: (kapasitiivinen liitäntäpidike), taso 3, 1 kV, standardin IEC 61000-4-4 mukaisestiSähköinen nopea transientti/purskekestävyystesti: (suora), taso 3, 2 kV, standardin IEC 61000-4-4 mukaisesti1.2/50 µs iskuaallon kestävyystesti: (differentiaalimuoto), taso 3, 1 kV, standardin IEC 61000-4-5 mukaisesti1.2/50 µs iskuaallon kestävyystesti: (yhteinen tila), taso 3, 2 kV, standardin IEC 61000-4-5 mukaisestiJohtuneet RF-häiriöt: (0.15...80 MHz), taso 3, 10 V, standardin IEC 61000-4-6 mukaisestiJännitekatkosten ja -häiriöiden kestävyystesti: (1 jakso), 0 %, standardin IEC 61000-4-11 mukaisestiJännitekatkosten ja -häiriöiden kestävyystesti: (25/30 jaksoa), 70 %, standardin IEC 61000-4-11 mukaisestiJohtuneet ja säteillyt emissiot: , luokka B, standardin EN 55022 mukaisesti | ||
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606480552656 |
|---|
