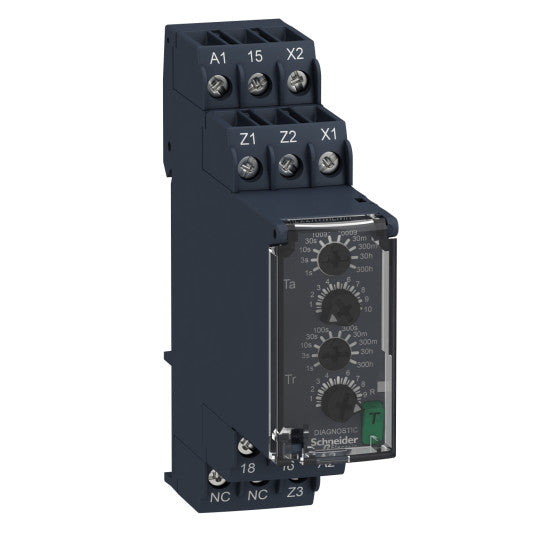

Harmony Time RE22 - Epäsymmetrinen vilkkurele - 0,05s…300h - 24…240V AC/DC - 1 NO/NC - RE22R1MLMR
SKU: RE22R1MLMR
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Harmony Time RE22 - Epäsymmetrinen vilkkurele - 0,05s…300h - 24…240V AC/DC - 1 NO/NC - RE22R1MLMR
KUVAUS
| Tuotevalikoima: | Harmony Timer Relays -ajastinreleet |
|---|---|
| Tuotteen tai komponentin tyyppi: | Monitoimirele |
| Erillisen ulostulon tyyppi: | Rele |
| Laitteen lyhyt nimi: | RE22 |
| Nimellinen lähtövirta: | 8 A |
| [Uc] ohjauspiirin jännite: | 24...240 V |
| Koskettimien tyyppi ja rakenne: | 1 C/O |
| Liitännät - riviliittimet: | Ruuviliittimet |
| [In] nimellisvirta: | 5 A |
| Ulostulotyyppi: | Rele |
| Koskettimien tyyppi ja rakenne: | 1 C/O ajastettu kosketin, kadmiumiton |
|---|---|
| Aikaviiveen tyyppi: | Epäsymmetrinen vilkkuva |
| Aikaviiveen alue: | 0.05...1 s30...300 min30...300 h30...300 s3...30 h0.3...3 s3...30 min3...30 s10...100 s1...10 s |
| Hallintatyyppi: | Pyörivä nuppiDiagnostinen painikePotentiometri, ulkoinen |
| [Us] nimellissyöttöjännite: | 24...240 V AC/DC 50/60 Hz |
| Tulojännite: | |
| Jännitealue: | 0.85...1.1 Us |
| Syöttötaajuus: | 50...60 Hz +/- 5 % |
| Liitännät - riviliittimet: | Ruuviliittimet, 1 x 0,5...1 x 3,3 mm² (AWG 20...AWG 12) kiinteä ilman kaapelipäätettäRuuviliittimet, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) kiinteä ilman kaapelipäätettäRuuviliittimet, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) joustava kaapelipäätteelläRuuviliittimet, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) joustava kaapelipäätteellä |
| Kiristysmomentti: | 0,6...1 N.m standardin IEC 60947-1 mukaisesti |
| Kotelon materiaali: | Itsesammuttava |
| Toistotarkkuus: | +/- 0,5 % standardin IEC 61812-1 mukaisesti |
| Lämpötilaryömintä: | +/- 0,05 %/°C |
| Jännitteen ryömintä: | +/- 0,2 %/V |
| Aikaviiveen asetustarkkuus: | +/- 10 % koko mitta-alueesta 25 °C:ssa standardin IEC 61812-1 mukaisesti |
| Impulssin vähimmäiskesto: | 100 ms kuormalla rinnan30 ms |
| Eristysresistanssi: | 100 MOhm 500 V DC:llä standardin IEC 60664-1 mukaisesti |
| Palautusaika: | 120 ms virran katkaisun yhteydessä |
| Mikrokatkojen sietokyky: | 10 ms |
| Tehonkulutus VA:na: | 3 VA 240 V AC:llä |
| Tehonkulutus W:na: | 1.5 W 240 V DC:llä |
| Kytkentäkapasiteetti VA:na: | 2000 VA |
| Minimikytkentävirta: | 10 mA 5 V DC:llä |
| Maksimikytkentävirta: | 8 A |
| Maksimikytkentäjännite: | 250 V AC |
| Sähköinen kestävyys: | 100000 jaksoa, 8 A 250 V:llä, AC-1100000 jaksoa, 2 A 24 V:llä, DC-1 |
| Mekaaninen kestävyys: | 10000000 jaksoa |
| [Uimp] nimellinen impulssijännitteen kesto: | 5 kV 1,2...50 µs standardin IEC 60664-1 mukaisesti |
| Maksimiviive vaste: | 100 ms |
| Ryömintäetäisyys: | 4 kV/3 standardin IEC 60664-1 mukaisesti |
| Ylijänniteluokka: | III standardin IEC 60664-1 mukaisesti |
| Tietoja turvallisuuden luotettavuudesta: | MTTFd = 194 vuottaB10d = 180000 |
| Asennusasento: | Mikä tahansa asento |
| Asennustuki: | 35 mm DIN-kisko standardin EN/IEC 60715 mukaisesti |
| Tilan merkkivalo: | LED-taustavalo vihreä (jatkuva) osoittimen osoitusta vartenLED keltainen (jatkuva) lähtöreleen kytkemiselleLED keltainen (nopea vilkkuminen) ajastuksen ollessa käynnissä ja lähtöreleen ollessa kytkemätönLED keltainen (hidas vilkkuminen) ajastuksen ollessa käynnissä ja lähtöreleen ollessa kytketty |
| Leveys: | 22,5 mm |
| Tuotteen paino: | 0,1 kg |
| Aikaviiveen tyyppi: | L, Li, Lit, Lt |
| Koskettimien tyyppi ja rakenne: | 1 C/O |
| Toiminnallisuus: | Epäsymmetrinen vilkkuva ajastin |
| Dielektrinen lujuus: | 2,5 kV 1 mA/1 minuutin ajan 50 Hz:llä relelähdön ja virtalähteen välillä peruseristyksellä standardin IEC 61812-1 mukaisesti |
|---|---|
| Standardit: | IEC 61812-1UL 508 |
| Direktiivit: | 2004/108/EC - sähkömagneettinen yhteensopivuus2006/95/EC - pienjännitedirektiivi |
| Tuotesertifikaatit: | EACULGLCSARCMCCCCE |
| Käyttölämpötila ympäröivässä ilmassa: | -20...60 °C |
| Säilytyslämpötila ympäröivässä ilmassa: | -40...70 °C |
| IP-suojausluokka: | IP40-kotelo: standardin IEC 60529 mukaisestiIP50 etuosa: standardin IEC 60529 mukaisestiIP20 liittimet: standardin IEC 60529 mukaisesti |
| Saasteaste: | 3 standardin IEC 60664-1 mukaisesti |
| Tärinänkesto: | 20 m/s² (f= 10...150 Hz) standardin IEC 60068-2-6 mukaisesti |
| Iskunkesto: | 15 gn ei käytössä 11 ms standardin IEC 60068-2-27 mukaisesti5 gn käytössä 11 ms standardin IEC 60068-2-27 mukaisesti |
| Suhteellinen kosteus: | 95 % 25...55 °C:ssa |
| Sähkömagneettinen yhteensopivuus: | Nopeiden transienttien häiriönsietotesti - testitaso: 1 kV taso 3 (kapasitiivinen liitäntäpuristin) standardin IEC 61000-4-4 mukaisestiYlijännitesietotesti - testitaso: 1 kV taso 3 (differentiaalitila) standardin IEC 61000-4-5 mukaisestiYlijännitesietotesti - testitaso: 2 kV taso 3 (yhteinen tila) standardin IEC 61000-4-5 mukaisestiSähköstaattinen purkaus - testitaso: 6 kV taso 3 (kosketuspurkaus) standardin IEC 61000-4-2 mukaisestiSähköstaattinen purkaus - testitaso: 8 kV taso 3 (ilmapurkaus) standardin IEC 61000-4-2 mukaisestiSäteilevän radiotaajuisen sähkömagneettikentän häiriönsietotesti - testitaso: 10 V/m taso 3 (80 MHz...1 GHz) standardin IEC 61000-4-3 mukaisestiJohdetut RF-häiriöt - testitaso: 10 V taso 3 (0,15...80 MHz) standardin IEC 61000-4-6 mukaisestiNopeat transienttipurkaumat - testitaso: 2 kV taso 3 (suora kosketus) standardin IEC 61000-4-4 mukaisestiMikrokatkojen ja jännitteen pudotusten sietokyky - testitaso: 30 % (500 ms) standardin IEC 61000-4-11 mukaisestiMikrokatkojen ja jännitteen pudotusten sietokyky - testitaso: 100 % (20 ms) standardin IEC 61000-4-11 mukaisesti |
| Kestävän kehityksen tarjous: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606480792441 |
|---|
