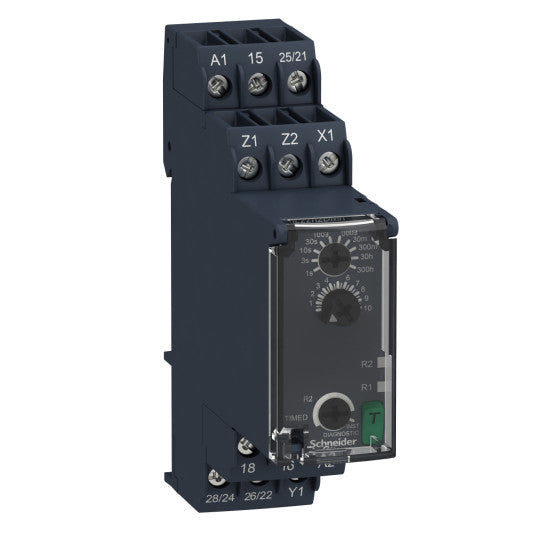

Harmony Time RE22 - Aikarele - 0,05s…300h - 24…240V AC/DC - 2H/P - RE22R2MWMR
SKU: RE22R2MWMR
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Harmony Time RE22 - Aikarele - 0,05s…300h - 24…240V AC/DC - 2H/P - RE22R2MWMR
KUVAUS
| Tuotesarja: | Harmony Timer Relays |
|---|---|
| Tuotteen tai komponentin tyyppi: | Kaksoistoimintareleet |
| Diskreetti lähtötyyppi: | Rele |
| Laitteen lyhyt nimi: | RE22 |
| Nimellinen lähtövirta: | 8 A |
| [Uc] ohjauspiirin jännite: | 24...240 V |
| Koskettimien tyyppi ja rakenne: | 2 NO/NC |
| Liitännät - liittimet: | Ruuviliittimet |
| [In] nimellisvirta: | 5 A |
| Anturin tyyppi: | Rele |
| Koskettimien tyyppi ja rakenne: | 1 C/O ajastettu kosketin, kadmiumiton1 C/O ajastettu tai välitön kosketin, kadmiumiton |
|---|---|
| Ajoituksen tyyppi: | Aikaväli |
| Viivealue: | 0.05...1 s30...300 min30...300 s3...30 h0.3...3 s1...10 s3...30 s30...300 h3...30 min10...100 s |
| Ohjaustyyppi: | KiertokytkinDiagnostinen painikePotentiometri, ulkoinen |
| [Us] nimellissyöttöjännite: | 24...240 V AC/DC 50/60 Hz |
| Tulojännite: | |
| Jännitealue: | 0.85...1.1 Us |
| Syöttötaajuus: | 50...60 Hz +/- 5 % |
| Liitännät - liittimet: | Ruuviliittimet, 1 x 0.5...1 x 3.3 mm² (AWG 20...AWG 12) massiivinen ilman johdonpäätäRuuviliittimet, 2 x 0.5...2 x 2.5 mm² (AWG 20...AWG 14) massiivinen ilman johdonpäätäRuuviliittimet, 1 x 0.2...1 x 2.5 mm² (AWG 24...AWG 14) taipuisa johdonpäälläRuuviliittimet, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) taipuisa johdonpäällä |
| Kiristysmomentti: | 0.6...1 N.m standardin IEC 60947-1 mukaan |
| Kotelon materiaali: | Itsesammuttava |
| Toistotarkkuus: | +/- 0.5 % standardin IEC 61812-1 mukaan |
| Lämpötilaryömintä: | +/- 0.05 %/°C |
| Jännitteen ajautuminen: | +/- 0.2 %/V |
| Ajoitusviiveen asetustarkkuus: | +/- 10 % koko mittakaavasta 25 °C:ssa standardin IEC 61812-1 mukaan |
| Minimi-impulssin kesto: | 100 ms kuormalla rinnakkain30 ms |
| Eristysresistanssi: | 100 MOhm 500 V DC:llä standardin IEC 60664-1 mukaan |
| Nollausaika: | 120 ms jännitteen katkaisussa |
| Mikrokatkojen immuniteetti: | 10 ms |
| Tehonkulutus VA: | 3 VA 240 V AC:llä |
| Tehonkulutus W: | 1.5 W 240 V DC:llä |
| Kytkentäkapasiteetti VA: | 2000 VA |
| Minimi kytkentävirta: | 10 mA 5 V DC:llä |
| Maksimi kytkentävirta: | 8 A |
| Maksimi kytkentäjännite: | 250 V AC |
| Sähköinen kestävyys: | 100000 jaksoa, 8 A 250 V, AC-1100000 jaksoa, 2 A 24 V, DC-1 |
| Mekaaninen kestävyys: | 10000000 jaksoa |
| [Uimp] nimellisimpulsinkesto: | 5 kV 1.2...50 µs standardin IEC 60664-1 mukaan |
| Maksimi viivevaste: | 100 ms |
| Ryömintäetäisyys: | 4 kV/3 standardin IEC 60664-1 mukaan |
| Ylijänniteluokka: | III standardin IEC 60664-1 mukaan |
| Turvallisuuden luotettavuustiedot: | B10d = 160000MTTFd = 171.2 vuotta |
| Asennusasento: | Mikä tahansa asento |
| Asennustuki: | 35 mm DIN-kisko standardin EN/IEC 60715 mukaan |
| Tilan LED-valo: | LED-taustavalo vihreä (palaa jatkuvasti) valitsimen osoittimen näyttöä vartenLED keltainen (palaa jatkuvasti) lähtöreleen kytkettynä olemisestaLED keltainen (vilkkuu nopeasti) ajastuksen käynnissä ollessa ja lähtöreleen kytkettynä olemattomuudestaLED keltainen (vilkkuu hitaasti) ajastuksen käynnissä ollessa ja lähtöreleen kytkettynä olemisesta |
| Leveys: | 22.5 mm |
| Tuotteen paino: | 0.105 kg |
| Ajoituksen tyyppi: | W, Wt |
| Koskettimien tyyppi ja rakenne: | 2 NO/NC |
| Toiminnallisuus: | Intervalliajastin |
| Dielektrinen lujuus: | 2.5 kV 1 mA/1 minuutti 50 Hz:llä relelähdön ja virtalähteen välillä peruseristyksellä standardin IEC 61812-1 mukaan |
|---|---|
| Standardit: | UL 508IEC 61812-1 |
| Direktiivit: | 2004/108/EY - sähkömagneettinen yhteensopivuus2006/95/EY - pienjännitedirektiivi |
| Tuotesertifikaatit: | ULGLCECSARCMEACCCC |
| Ympäristön lämpötila käytön aikana: | -20...60 °C |
| Ympäristön lämpötila varastoinnin aikana: | -40...70 °C |
| IP-suojausluokka: | IP40 kotelo: standardin IEC 60529 mukaanIP20 liittimet: standardin IEC 60529 mukaanIP50 etupaneeli: standardin IEC 60529 mukaan |
| Saastumisaste: | 3 standardin IEC 60664-1 mukaan |
| Tärinänkestävyys: | 20 m/s² (f= 10...150 Hz) standardin IEC 60068-2-6 mukaan |
| Iskunkestävyys: | 15 gn ei käytössä 11 ms standardin IEC 60068-2-27 mukaan5 gn käytössä 11 ms standardin IEC 60068-2-27 mukaan |
| Suhteellinen kosteus: | 95 % 25...55 °C:ssa |
| Sähkömagneettinen yhteensopivuus: | Nopeat transientit - testitaso: 1 kV taso 3 (kapasitiivinen liitäntäklipsi) standardin IEC 61000-4-4 mukaanYlijännitevastus - testitaso: 1 kV taso 3 (differentiaalitila) standardin IEC 61000-4-5 mukaanYlijännitevastus - testitaso: 2 kV taso 3 (yhteinen tila) standardin IEC 61000-4-5 mukaanSähköstaattinen purkaus - testitaso: 6 kV taso 3 (kontaktipurkaus) standardin IEC 61000-4-2 mukaanSähköstaattinen purkaus - testitaso: 8 kV taso 3 (ilmapurkaus) standardin IEC 61000-4-2 mukaanSäteilevä radiotaajuinen sähkömagneettisen kentän immuniteettitesti - testitaso: 10 V/m taso 3 (80 MHz...1 GHz) standardin IEC 61000-4-3 mukaanJohdetut RF-häiriöt - testitaso: 10 V taso 3 (0.15...80 MHz) standardin IEC 61000-4-6 mukaanNopeat transienttipurkausryppäät - testitaso: 2 kV taso 3 (suora kosketus) standardin IEC 61000-4-4 mukaanImmuniteetti mikrokatkoille ja jännitehäviöille - testitaso: 30 % (500 ms) standardin IEC 61000-4-11 mukaanImmuniteetti mikrokatkoille ja jännitehäviöille - testitaso: 100 % (20 ms) standardin IEC 61000-4-11 mukaan |
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606480792526 |
|---|
