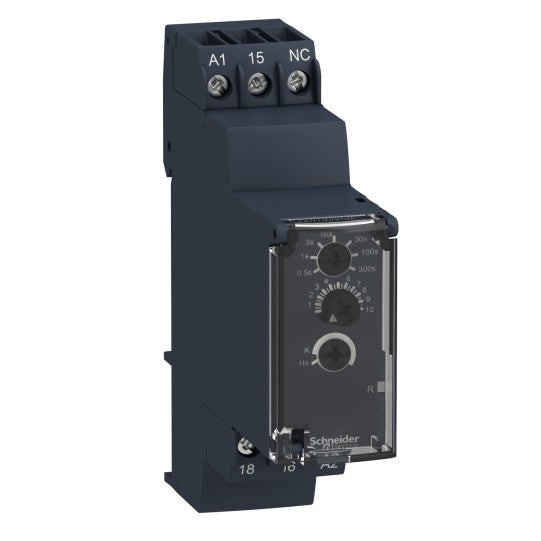

Harmony Time RE22 - Monitoiminen viivästetty irtikytkentärele - 0,05s…300s - 24…240V AC/DC - 1C/O - RE22R1MKMR
SKU: RE22R1MKMR
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Harmony Time RE22 - Monitoiminen viivästetty irtikytkentärele - 0,05s…300s - 24…240V AC/DC - 1C/O - RE22R1MKMR
KUVAUS
| Tuotevalikoima: | Harmony-ajastinreleet |
|---|---|
| Tuote tai komponenttityyppi: | Kaksoistoimintorele |
| Diskreetti lähtötyyppi: | Rele |
| Laitteen lyhyt nimi: | RE22 |
| Nimellislähtövirta: | 5 A |
| [Uc] ohjauspiirin jännite: | 24...240 V |
| Koskettimien tyyppi ja rakenne: | 1 vaihtokosketin |
| Liitännät - riviliittimet: | Ruuviliittimet |
| [In] nimellisvirta: | 5 A |
| Lähtötyyppi: | Rele |
| Koskettimien tyyppi ja rakenne: | 1 C/O ajastettu kosketin, kadmiumvapaa |
|---|---|
| Viivetyyppi: | Pulssi jännitteen poiskytkeytymisen yhteydessäViive jännitteen poiskytkeytymisen yhteydessä |
| Ajanviivealue: | 0.3...3 s0.05...0.5 s3...30 s0.1...1 s30...300 s10...100 s1...10 s |
| Ohjaustyyppi: | Pyörönuppi |
| [Us] nimellissyöttöjännite: | 24...240 V AC/DC 50/60 Hz |
| Tulojännite: | |
| Jännitealue: | 0.85...1.1 Us |
| Syöttötaajuus: | 50...60 Hz +/- 5 % |
| Liitännät - riviliittimet: | Ruuviliittimet, 1 x 0.5...1 x 3.3 mm² (AWG 20...AWG 12) massiivinen ilman johdonpäätäRuuviliittimet, 2 x 0.5...2 x 2.5 mm² (AWG 20...AWG 14) massiivinen ilman johdonpäätäRuuviliittimet, 1 x 0.2...1 x 2.5 mm² (AWG 24...AWG 14) joustava johdonpäälläRuuviliittimet, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) joustava johdonpäällä |
| Kiristysmomentti: | 0.6...1 N.m standardin IEC 60947-1 mukaisesti |
| Kotelon materiaali: | Itsesammuttava |
| Toistotarkkuus: | +/- 0.5 % standardin IEC 61812-1 mukaisesti |
| Lämpötilan vaihtelu: | +/- 0.05 %/°C |
| Jännitteen vaihtelu: | +/- 0.2 %/V |
| Ajanviiveen asettelutarkkuus: | +/- 10 % koko mittausalueesta 25 °C:ssa standardin IEC 61812-1 mukaisesti |
| Eristysvastus: | 100 MOhm 500 V DC:llä standardin IEC 60664-1 mukaisesti |
| Nollausaika: | 50 ms jännitteen poistamisen jälkeen |
| Mikrokatkojen immuniteetti: | 10 ms |
| Tehonkulutus VA:na: | 3 VA 240 V AC:llä |
| Tehonkulutus W:nä: | 2 W 240 V DC:llä |
| Kytkentäkapasiteetti VA:na: | 1250 VA |
| Pienin kytkentävirta: | 10 mA 5 V DC:llä |
| Suurin kytkentävirta: | 5 A |
| Suurin kytkentäjännite: | 250 V AC |
| Sähköinen kestävyys: | 100000 jaksoa, 2 A 24 V:lla, DC-1100000 jaksoa, 5 A 250 V:lla, AC-1 |
| Mekaaninen kestävyys: | 10000000 jaksoa |
| [Uimp] nimellisimpulssikestojännite: | 5 kV 1.2...50 µs:lle standardin IEC 60664-1 mukaisesti |
| Suurin viivevaste: | 100 ms |
| Pintavirtaetäisyys: | 4 kV/3 standardin IEC 60664-1 mukaisesti |
| Ylijänniteluokka: | III standardin IEC 60664-1 mukaisesti |
| Turvallisuuden luotettavuustiedot: | B10d = 180000MTTFd = 194 vuotta |
| Asennusasento: | Mikä tahansa asento |
| Asennustuki: | 35 mm DIN-kisko standardin EN/IEC 60715 mukaisesti |
| Tilan LED-valo: | Vihreä LED-taustavalo (jatkuva) osoittimen näyttöönKeltainen LED-valo (jatkuva) lähtöreleen jännitteelleKeltainen LED-valo (jatkuva) virta PÄÄLLÄ |
| Leveys: | 22.5 mm |
| Tuotteen paino: | 0.1 kg |
| Viivetyyppi: | He, K |
| Koskettimien tyyppi ja rakenne: | 1 C/O |
| Toiminnallisuus: | Monitoiminen |
| Dielektrinen lujuus: | 2.5 kV 1 mA/1 minuutin ajan 50 Hz:llä relelähdön ja virtalähteen välillä peruseristyksellä standardin IEC 61812-1 mukaisesti |
|---|---|
| Standardit: | IEC 61812-1UL 508 |
| Direktiivit: | 2006/95/EC - pienjännitedirektiivi2004/108/EC - sähkömagneettinen yhteensopivuus |
| Tuotesertifikaatit: | GLULCSARCMCCCCEEAC |
| Ympäristön käyttölämpötila: | -20...60 °C |
| Ympäristön varastointilämpötila: | -40...70 °C |
| IP-suojausluokka: | IP40 kotelo: standardin IEC 60529 mukaisestiIP50 etuosa: standardin IEC 60529 mukaisestiIP20 liittimet: standardin IEC 60529 mukaisesti |
| Saasteaste: | 3 standardin IEC 60664-1 mukaisesti |
| Tärinänkesto: | 20 m/s² (f= 10...150 Hz) standardin IEC 60068-2-6 mukaisesti |
| Iskunkestävyys: | 15 gn ei toimi 11 ms standardin IEC 60068-2-27 mukaisesti5 gn käytössä 11 ms standardin IEC 60068-2-27 mukaisesti |
| Suhteellinen kosteus: | 95 % 25...55 °C:ssa |
| Sähkömagneettinen yhteensopivuus: | Nopeat transientit - testitaso: 1 kV taso 3 (kapasitiivinen liitäntäpuristin) standardin IEC 61000-4-4 mukaisestiYlijännitesuojaus - testitaso: 1 kV taso 3 (differentiaalitila) standardin IEC 61000-4-5 mukaisestiYlijännitesuojaus - testitaso: 2 kV taso 3 (yhteismoodi) standardin IEC 61000-4-5 mukaisestiSähköstaattinen purkaus - testitaso: 6 kV taso 3 (kontaktipurkaus) standardin IEC 61000-4-2 mukaisestiSähköstaattinen purkaus - testitaso: 8 kV taso 3 (ilmapurkaus) standardin IEC 61000-4-2 mukaisestiSäteilevän radiotaajuus-sähkömagneettisen kentän häiriönsieto - testitaso: 10 V/m taso 3 (80 MHz...1 GHz) standardin IEC 61000-4-3 mukaisestiJohdetut RF-häiriöt - testitaso: 10 V taso 3 (0.15...80 MHz) standardin IEC 61000-4-6 mukaisestiNopeat transientit - testitaso: 2 kV taso 3 (suora kosketus) standardin IEC 61000-4-4 mukaisestiMikrokatkosten ja jännitehäviöiden sietokyky - testitaso: 30 % (500 ms) standardin IEC 61000-4-11 mukaisestiMikrokatkosten ja jännitehäviöiden sietokyky - testitaso: 100 % (20 ms) standardin IEC 61000-4-11 mukaisesti |
| Kestävä tarjous: | Green Premium -tuoteREACh-asetus |
| Code EAN: | 3606480792571 |
|---|
