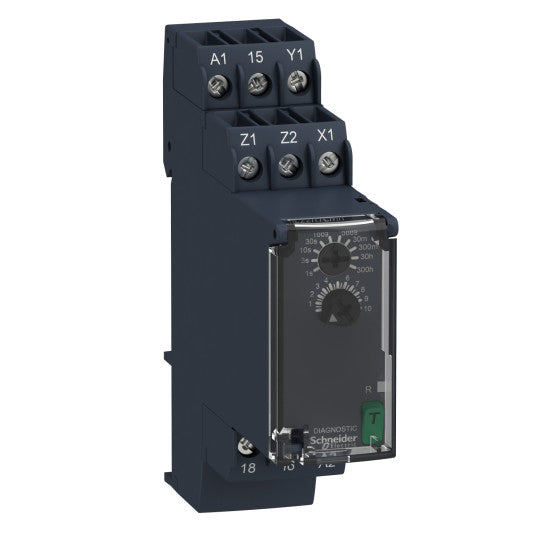

Harmony Time RE22 - Aika-viivetoiminto rele - 0,05s…300h - 24…240V AC/DC - 1 NO/NC-kosketin - RE22R1CMR
SKU: RE22R1CMR
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Harmony Time RE22 - Aika-viivetoiminto rele - 0,05s…300h - 24…240V AC/DC - 1 NO/NC-kosketin - RE22R1CMR
KUVAUS
| Tuotevalikoima: | Harmony-aikareleiden |
|---|---|
| Tuotteen tai komponentin tyyppi: | Kaksoistoimintorele |
| Diskreetti lähtötyyppi: | Rele |
| Laitteen lyhyt nimi: | RE22 |
| Nimellinen lähtövirta: | 8 A |
| [Uc] ohjauspiirin jännite: | 24...240 V |
| Koskettimien tyyppi ja rakenne: | 1 vaihtokosketin |
| Liitännät - riviliittimet: | Ruuviliittimet |
| [In] nimellisvirta: | 5 A |
| Ulostulotyyppi: | Rele |
| Koskettimien tyyppi ja rakenne: | 1 ajastettu vaihtokosketin, kadmiumvapaa |
|---|---|
| Ajanviiveen tyyppi: | Poiskytkentäviive |
| Ajanviivealue: | 10...100 s3...30 s0.05...1 s30...300 s30...300 h30...300 min3...30 min3...30 h0.3...3 s1...10 s |
| Ohjaustyyppi: | Pyöritettävä nuppiDiagnostiikkapainikePotentiometri ulkoinen |
| [Us] nimellissyöttöjännite: | 24...240 V AC/DC 50/60 Hz |
| Tulojännite: | |
| Jännitealue: | 0.85...1.1 Us |
| Syöttötaajuus: | 50...60 Hz +/- 5 % |
| Liitännät - riviliittimet: | Ruuviliittimet, 1 x 0,5...1 x 3,3 mm² (AWG 20...AWG 12) massiivinen ilman kaapelipäätäRuuviliittimet, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) massiivinen ilman kaapelipäätäRuuviliittimet, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) taipuisa kaapelipäälläRuuviliittimet, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) taipuisa kaapelipäällä |
| Kiristysmomentti: | 0.6...1 N.m standardin IEC 60947-1 mukaisesti |
| Kotelon materiaali: | Itsesammuttava |
| Toistettavuus: | +/- 0.5 % standardin IEC 61812-1 mukaisesti |
| Lämpötilaryömiintä: | +/- 0.05 %/°C |
| Jännitteen ryömiintä: | +/- 0.2 %/V |
| Aika viiveen asettamisen tarkkuus: | +/- 10 % koko mittakaavasta 25 °C:ssa standardin IEC 61812-1 mukaisesti |
| Minimi pulssin kesto: | 100 ms rinnakkaiskuormituksella30 ms |
| Eristysvastus: | 100 MOhm 500 V DC:llä standardin IEC 60664-1 mukaisesti |
| Nollausaika: | 120 ms virran katkaisun jälkeen |
| Immuunisuus mikrotaukoja vastaan: | 10 ms |
| Tehonkulutus VA:na: | 3 VA 240 V AC:llä |
| Tehonkulutus W:na: | 1.5 W 240 V DC:llä |
| Kytkentäkapasiteetti VA:na: | 2000 VA |
| Minimi kytkentävirta: | 10 mA 5 V DC:llä |
| Maksimi kytkentävirta: | 8 A |
| Maksimi kytkentäjännite: | 250 V AC |
| Sähköinen kestävyys: | 100000 jaksoa, 8 A 250 V:llä, AC-1100000 jaksoa, 2 A 24 V:llä, DC-1 |
| Mekaaninen kestävyys: | 10000000 jaksoa |
| [Uimp] nimellinen impulssijännitteen kestävyys: | 5 kV 1.2...50 µs standardin IEC 60664-1 mukaisesti |
| Maksimi viivevaste: | 100 ms |
| Ryömintäetäisyys: | 4 kV/3 standardin IEC 60664-1 mukaisesti |
| Ylijännitekategoria: | III standardin IEC 60664-1 mukaisesti |
| Turvallisuuden luotettavuustiedot: | MTTFd = 205.4 vuottaB10d = 190000 |
| Asennusasento: | Mikä tahansa asento |
| Asennustuki: | 35 mm DIN-kisko standardin EN/IEC 60715 mukaisesti |
| Tila-LED: | LED-taustavalo vihreä (jatkuva) osoitinkohdan osoittamiseenLED keltainen (jatkuva) lähtöreleen kytkemiseenLED keltainen (nopea vilkkuminen) ajoituksen ollessa käynnissä ja lähtöreleen ollessa kytkemättömänäLED keltainen (hidas vilkkuminen) ajoituksen ollessa käynnissä ja lähtöreleen ollessa kytkettynä |
| Leveys: | 22.5 mm |
| Tuotteen paino: | 0.1 kg |
| Ajanviiveen tyyppi: | C, Ct |
| Koskettimien tyyppi ja rakenne: | 1 vaihtokosketin |
| Toiminnallisuus: | Kytkentäviive |
| Dielektrinen lujuus: | 2.5 kV 1 mA/1 minuutin ajan 50 Hz:llä releen ulostulon ja virtalähteen välillä peruseristyksellä standardin IEC 61812-1 mukaisesti |
|---|---|
| Standardit: | UL 508IEC 61812-1 |
| Direktiivit: | 2004/108/EY - sähkömagneettinen yhteensopivuus2006/95/EY - pienjännitedirektiivi |
| Tuotesertifikaatit: | ULCECCCCSAGLRCMEAC |
| Ympäristön käyttölämpötila: | -20...60 °C |
| Ympäristön varastointilämpötila: | -40...70 °C |
| IP-suojausluokka: | IP40 kotelo: standardin IEC 60529 mukaisestiIP50 etupinta: standardin IEC 60529 mukaisestiIP20 liittimet: standardin IEC 60529 mukaisesti |
| Saasteaste: | 3 standardin IEC 60664-1 mukaisesti |
| Tärinänkestävyys: | 20 m/s² (f= 10...150 Hz) standardin IEC 60068-2-6 mukaisesti |
| Iskunkestävyys: | 15 gn ei käytössä 11 ms standardin IEC 60068-2-27 mukaisesti5 gn käytössä 11 ms standardin IEC 60068-2-27 mukaisesti |
| Suhteellinen kosteus: | 95 % 25...55 °C:ssa |
| Sähkömagneettinen yhteensopivuus: | Nopeiden transienttien häiriönsietotesti - testitaso: 1 kV taso 3 (kapasitiivinen liitäntäklipsi) standardin IEC 61000-4-4 mukaisestiYlijännitteen häiriönsietotesti - testitaso: 1 kV taso 3 (differentiaalitila) standardin IEC 61000-4-5 mukaisestiYlijännitteen häiriönsietotesti - testitaso: 2 kV taso 3 (yhteismuoto) standardin IEC 61000-4-5 mukaisestiSähköstaattinen purkaus - testitaso: 6 kV taso 3 (kontaktipurkaus) standardin IEC 61000-4-2 mukaisestiSähköstaattinen purkaus - testitaso: 8 kV taso 3 (ilmapurkaus) standardin IEC 61000-4-2 mukaisestiSäteilevän radiotaajuisen sähkömagneettisen kentän häiriönsietotesti - testitaso: 10 V/m taso 3 (80 MHz...1 GHz) standardin IEC 61000-4-3 mukaisestiJohdetut RF-häiriöt - testitaso: 10 V taso 3 (0.15...80 MHz) standardin IEC 61000-4-6 mukaisestiNopeat transienttipurkaukset - testitaso: 2 kV taso 3 (suora kontakti) standardin IEC 61000-4-4 mukaisestiImmuunisuus mikrotaukoja ja jännitehäviöitä vastaan - testitaso: 30 % (500 ms) standardin IEC 61000-4-11 mukaisestiImmuunisuus mikrotaukoja ja jännitehäviöitä vastaan - testitaso: 100 % (20 ms) standardin IEC 61000-4-11 mukaisesti |
| Kestävä tarjousstatus: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606480792397 |
|---|
