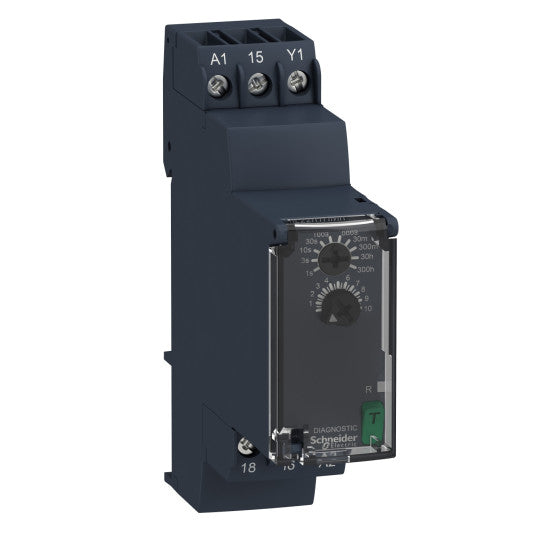

Harmony Time RE22 - Aika viivästetty rele - Impulssin venytysrele - 0.05s…300h - 24…240V AC/DC - 1C/O - RE22R1HMR
SKU: RE22R1HMR
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Harmony Time RE22 - Aika viivästetty rele - Impulssin venytysrele - 0.05s…300h - 24…240V AC/DC - 1C/O - RE22R1HMR
KUVAUS
| Tuotesarja: | Harmony Timer Relays |
|---|---|
| Tuote tai komponenttityyppi: | Kaksoistoimintareleet |
| Erillinen lähtötyyppi: | Rele |
| Laitteen lyhyt nimi: | RE22 |
| Nimellislähtövirta: | 8 A |
| [Uc] ohjauspiirin jännite: | 24...240 V |
| Koskettimien tyyppi ja rakenne: | 1 C/O |
| Liitännät - johtimet: | Ruuviliittimet |
| [In] nimellisvirta: | 5 A |
| Lähtötyyppi: | Rele |
| Koskettimien tyyppi ja rakenne: | 1 vaihtokosketin, ajastettu, kadmiumvapaa |
|---|---|
| Aikaviiveen tyyppi: | Väli |
| Aikaviivealue: | 3...30 s0.3...3 s30...300 s30...300 h0.05...1 s1...10 s3...30 min30...300 min3...30 h10...100 s |
| Ohjaustyyppi: | Pyöritettävä nuppiDiagnostinen painike |
| [Us] nimellissyöttöjännite: | 24...240 V AC/DC 50/60 Hz |
| Tulojännite: | |
| Jännitealue: | 0.85...1.1 Us |
| Syöttötaajuus: | 50...60 Hz +/- 5 % |
| Liitännät - johtimet: | Ruuviliittimet, 1 x 0.5...1 x 3.3 mm² (AWG 20...AWG 12) massiivinen ilman johdonpäätäRuuviliittimet, 2 x 0.5...2 x 2.5 mm² (AWG 20...AWG 14) massiivinen ilman johdonpäätäRuuviliittimet, 1 x 0.2...1 x 2.5 mm² (AWG 24...AWG 14) joustava johdonpäälläRuuviliittimet, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) joustava johdonpäällä |
| Kiristysmomentti: | 0.6...1 N.m standardin IEC 60947-1 mukaisesti |
| Kotelon materiaali: | Itsesammuttava |
| Toistotarkkuus: | +/- 0.5 % standardin IEC 61812-1 mukaisesti |
| Lämpötilaryömintä: | +/- 0.05 %/°C |
| Jännitteen ryömintä: | +/- 0.2 %/V |
| Aikaviiveen asetustarkkuus: | +/- 10 % koko mittakaavasta 25 °C:ssa standardin IEC 61812-1 mukaisesti |
| Minimi pulssin kesto: | 100 ms rinnakkaiskuormalla30 ms |
| Eristysresistanssi: | 100 MOhm 500 V DC:llä standardin IEC 60664-1 mukaisesti |
| Nollausaika: | 120 ms virran katkaisun jälkeen |
| Mikrokatkosten kestävyys: | 10 ms |
| Tehonkulutus VA: | 3 VA 240 V AC:llä |
| Tehonkulutus W: | 1.5 W 240 V DC:llä |
| Kytkentäkapasiteetti VA: | 2000 VA |
| Minimi kytkentävirta: | 10 mA 5 V DC:llä |
| Maksimi kytkentävirta: | 8 A |
| Maksimi kytkentäjännite: | 250 V AC |
| Sähköinen kestävyys: | 100000 jaksoa, 8 A 250 V:llä, AC-1100000 jaksoa, 2 A 24 V:llä, DC-1 |
| Mekaaninen kestävyys: | 10000000 jaksoa |
| [Uimp] nimellinen impulssijännitteen kesto: | 5 kV 1.2...50 µs standardin IEC 60664-1 mukaisesti |
| Maksimi viivevaste: | 100 ms |
| Ryömintämatka: | 4 kV/3 standardin IEC 60664-1 mukaisesti |
| Ylijänniteluokka: | III standardin IEC 60664-1 mukaisesti |
| Turvallisuuden luotettavuustiedot: | B10d = 280000MTTFd = 308.2 vuotta |
| Asennusasento: | Mikä tahansa asento |
| Asennustuki: | 35 mm DIN-kisko standardin EN/IEC 60715 mukaisesti |
| Tilan LED: | LED-taustavalo vihreä (palaa) valitsimen osoittimen ilmaisua vartenLED keltainen (palaa) lähtöreleen virransaannilleLED keltainen (nopea vilkkuva) ajoituksen ollessa käynnissä ja lähtöreleen virratonLED keltainen (hidas vilkkuva) ajoituksen ollessa käynnissä ja lähtöreleen virransaannille |
| Leveys: | 22.5 mm |
| Tuotteen paino: | 0.1 kg |
| Aikaviiveen tyyppi: | H, Hw |
| Koskettimien tyyppi ja rakenne: | 1 C/O |
| Toiminnallisuus: | Aikaväliajastin |
| Dielektrinen lujuus: | 2.5 kV 1 mA/1 minuutin ajan 50 Hz:llä releen lähdön ja virtalähteen välillä peruseristyksellä standardin IEC 61812-1 mukaisesti |
|---|---|
| Standardit: | UL 508IEC 61812-1 |
| Direktiivit: | 2006/95/EC - pienjännitedirektiivi2004/108/EC - sähkömagneettinen yhteensopivuus |
| Tuotesertifikaatit: | CEEACCSARCMCCCGLUL |
| Ympäristön käyttölämpötila: | -20...60 °C |
| Ympäristön säilytyslämpötila: | -40...70 °C |
| IP-suojausluokka: | IP40 kotelo: standardin IEC 60529 mukaisestiIP50 etupaneeli: standardin IEC 60529 mukaisestiIP20 liittimet: standardin IEC 60529 mukaisesti |
| Saasteaste: | 3 standardin IEC 60664-1 mukaisesti |
| Tärinänkestävyys: | 20 m/s² (f= 10...150 Hz) standardin IEC 60068-2-6 mukaisesti |
| Iskunkestävyys: | 15 gn ei käytössä 11 ms standardin IEC 60068-2-27 mukaisesti5 gn käytössä 11 ms standardin IEC 60068-2-27 mukaisesti |
| Suhteellinen kosteus: | 95 % 25...55 °C:ssa |
| Sähkömagneettinen yhteensopivuus: | Nopeiden transienttien immuniteettitesti - testitaso: 1 kV taso 3 (kapasitiivinen liitäntäklipsi) standardin IEC 61000-4-4 mukaisestiYlijänniteimmuniteettitesti - testitaso: 1 kV taso 3 (differentiaalinen tila) standardin IEC 61000-4-5 mukaisestiYlijänniteimmuniteettitesti - testitaso: 2 kV taso 3 (common mode) standardin IEC 61000-4-5 mukaisestiSähköstaattinen purkaus - testitaso: 6 kV taso 3 (kosketuspurkaus) standardin IEC 61000-4-2 mukaisestiSähköstaattinen purkaus - testitaso: 8 kV taso 3 (ilmapurkaus) standardin IEC 61000-4-2 mukaisestiSäteilevän radiotaajuuden sähkömagneettisen kentän immuniteettitesti - testitaso: 10 V/m taso 3 (80 MHz...1 GHz) standardin IEC 61000-4-3 mukaisestiJohdetut RF-häiriöt - testitaso: 10 V taso 3 (0.15...80 MHz) standardin IEC 61000-4-6 mukaisestiNopeat transienttipurkaukset - testitaso: 2 kV taso 3 (suora kosketus) standardin IEC 61000-4-4 mukaisestiMikrokatkosten ja jännitehäviöiden immuniteetti - testitaso: 30 % (500 ms) standardin IEC 61000-4-11 mukaisestiMikrokatkosten ja jännitehäviöiden immuniteetti - testitaso: 100 % (20 ms) standardin IEC 61000-4-11 mukaisesti |
| Kestävä tarjous: | Green Premium -tuoteREACh-säädös |
| EAN-koodi: | 3606480792373 |
|---|
