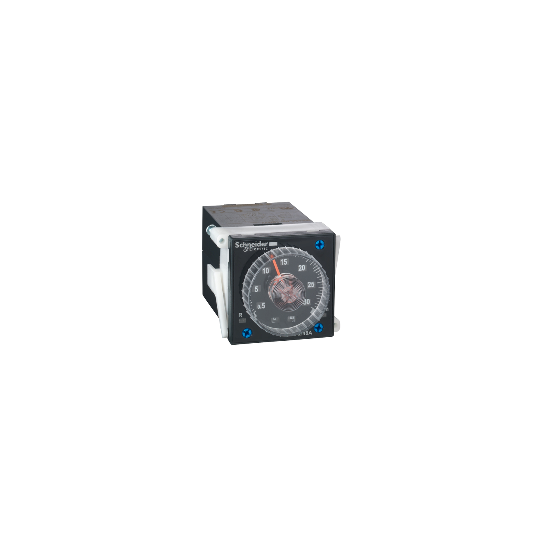

Harmony Time RE48 - Modulaarinen aikarele, 5 A, 2 CO, 0,2 s…300 h, aikaviive, 24…240 V AC/DC - RE48AML12MW
SKU: RE48AML12MW
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Harmony Time RE48 - Modulaarinen aikarele, 5 A, 2 CO, 0,2 s…300 h, aikaviive, 24…240 V AC/DC - RE48AML12MW
KUVAUS
| Tuotesarja: | Harmony Timer Relays |
|---|---|
| Tuotteen tai komponentin tyyppi: | Monitoimirele |
| Sähköliitäntä: | Plug-in-alusta 11-nastainen |
| Diskreetti lähtötyyppi: | Rele |
| Kosketintyyppi ja koostumus: | 2 C/O ajastettua kosketinta, AgNi (kadmiumiton) |
| Komponentin nimi: | RE48A |
| Viiveen tyyppi: | KytkentäviiveIntervalliviiveKatkaisuviiveSymmetrinen vilkkuminen |
| Viivealue: | 0,5...30 s5...300 s0,2...12 min0,5...30 h2...120 s0,05...3 s0,2...12 s0,02...1,2 s2...120 min5...300 min0,5...30 min5...300 h2...120 h0,2...12 h |
| [Us] nimellissyöttöjännite: | 24...240 V AC/DC 50/60 Hz |
| Jännitealue: | 0,85...1,1 Us AC0,9...1,1 Us DC |
| [In] nimellisvirta: | 5 A |
| Kosketintyyppi ja koostumus: | 2 C/O |
| Liitännät - liittimet: | Ruuviliittimet |
| Lähtötyyppi: | Rele |
| Tuotteen etulevyn koko: | 48 x 48 mm |
|---|---|
| Ohjaustyyppi: | Valintakytkin etupaneeli |
| Kotelon materiaali: | Itsesammuttava |
| Toistotarkkuus: | +/- 0,2 % maksimiasetusarvosta, standardin IEC 61812-1 mukainen |
| Lämpötilavaihtelu: | +/- 0,02 %/°C maksimiasetusarvosta, standardin IEC 61812-1 mukainen |
| Jännitevaihtelu: | +/- 0,2 %/V maksimiasetusarvosta jännitteellä 48...240 V+/- 1 %/V maksimiasetusarvosta jännitteellä 24...48 V |
| Viiveen asetustarkkuus: | +/- 5 % koko asteikosta 25 °C:ssa, standardin IEC 61812-1 mukainen |
| Minimipulssin kesto: | 20 ms |
| Nollausaika: | 25 ms virran katkaisun jälkeen |
| Kytkentäaika: | 55 ms |
| Kuormituskerroin: | 100 % |
| Tehonkulutus VA: | 1,1 VA jännitteellä 24 V4,8 VA jännitteellä 240 V |
| Tehonkulutus W: | 0,5 W jännitteellä 24 V1,7 W jännitteellä 240 V |
| Katkaisukyky: | 1250 VA |
| Minimi kytkentävirta: | 100 mA |
| Maksimi kytkentävirta: | 5 A |
| Maksimi kytkentäjännite: | 250 V AC/DC |
| Sähköinen kestävyys: | 100000 jaksoa |
| Mekaaninen kestävyys: | 30000000 jaksoa |
| Lähtöjännite: | 240 V at 5 A AC-1230 V at 2 A DC-13240 V at 1.5 A AC-15 |
| Merkinnät: | CE |
| Ylijännitteenkesto: | 1 kV differentiaalinen tila standardin IEC 61000-4-5 tason 3 mukainen2 kV yhteinen tila standardin IEC 61000-4-5 tason 3 mukainen |
| Asennustuki: | Asennettu pohjaan: pistorasiaPaneeliasennettu: tuotteen mukana toimitettu järjestelmä |
| Paikallinen signaalointi: | 1 LED (keltainen) lähtöreleen tilalleLED-merkkivalo (vihreä) vilkkuu: rele jännitteellinen, ajastus käynnissäLED-merkkivalo (vihreä) palaa tasaisesti: rele jännitteellinen, ei ajastusta käynnissä |
| Nettopaino: | 0,14 kg |
| Viiveen tyyppi: | A, B, C, Di |
| Toiminnallisuus: | Monitoimi |
| Yhteensopivuuskoodi: | RE48 |
| Kosteuspoikkeama: | +/- 0,05 %/%RH maksimiasetusarvosta, standardin IEC 61812-1 mukainen |
|---|---|
| Immunitetti mikrokatkoksille: | 10 ms |
| Dielektrinen lujuus: | 1 kV 1 mA/1 minuutti standardin IEC 61812-1 mukainen |
| Suojaus sähköiskuilta: | 4 kV luokka III standardin IEC 60664-1 mukainen4 kV luokka III standardin IEC 61812-1 mukainen |
| Standardit: | IEC 61812-1EN 50081-1/293/68/EEC89/336/EECEN 50082-1/2IEC 60669-2-373/23/EEC |
| Tuotesertifikaatit: | ULcULusCSAC-Tick |
| Ympäristön ilman lämpötila varastoinnin aikana: | -40...70 °C |
| Ympäristön ilman lämpötila käytön aikana: | -20...50 °C |
| IP-suojausluokka: | IP40 (kotelo) standardin IEC 60529 mukainenIP50 (etupinta) standardin IEC 60529 mukainen |
| Tärinänkestävyys: | 0,35 mm (f= 10...55 Hz) standardin IEC 60068-2-6 mukainen |
| Suhteellinen kosteus: | 93 % ilman kondensoitumista standardin IEC 60068-2-3 mukainen |
| Kestävyys sähköstaattisille purkauksille: | 6 kV kosketuksessa EN/IEC 61000-4-2 tason 3 mukainen8 kV ilmassa EN/IEC 61000-4-2 tason 3 mukainen |
| Kestävyys sähkömagneettikentille: | 10 V/m 26 MHz - 1 GHz EN/IEC 61000-4-3 tason 3 mukainen |
| Kestävyys nopeille transienteille: | 2 kV (kapasitiivinen liitäntäpuristin) EN/IEC 61000-4-4 tason 4 mukainen4 kV (suora) EN/IEC 61000-4-4 tason 4 mukainen |
| Kestävyys radiotaajuisille kentille: | 10 V (0,15...80 MHz) EN/IEC 61000-4-6 tason 3 mukainen |
| Immunitetti jännitehäiriöille: | 30 % / 10 ms EN/IEC 61000-4-11 mukainen60 % / 100 ms EN/IEC 61000-4-11 mukainen95 % / 5 s EN/IEC 61000-4-11 mukainen |
| Säteilevä/johtuva häiriö: | Luokka B 0,15...30 MHz EN 55022 (EN 55011 ryhmä 1) mukainen |
| Kestävän kehityksen tarjousstatus: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110649598 |
|---|
