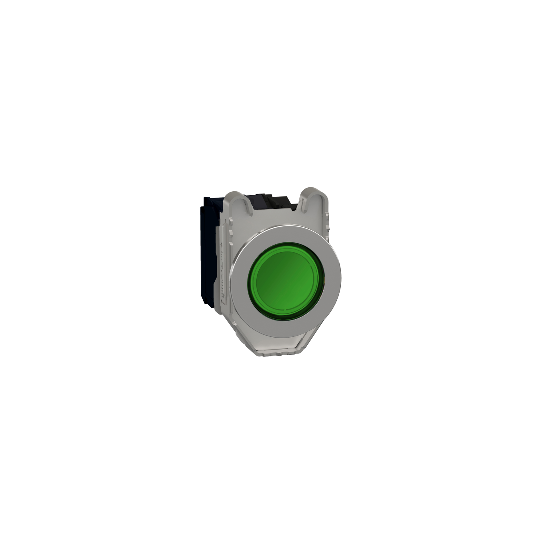

Harmony XB4, Valaistu painonappi tasopinta-asennukseen, metallia, vihreä, Ø30, integroitu LED, 24V AC/DC 1 NO + 1 NC - XB4FW33B5
SKU: XB4FW33B5
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Harmony XB4, Valaistu painonappi tasopinta-asennukseen, metallia, vihreä, Ø30, integroitu LED, 24V AC/DC 1 NO + 1 NC - XB4FW33B5
KUVAUS
| Tuotesarja: | Harmony XB4 |
|---|---|
| Tuotteen tai komponentin tyyppi: | Valopainike |
| Laitteen lyhyt nimi: | XB4F |
| Kehyksen materiaali: | Kromattu metalli |
| Kiinnityskauluksen materiaali: | Zamak |
| Asennushalkaisija: | 30.5 mm |
| Myyntimäärä jakamattomana yksikkönä: | 1 |
| Pään tyyppi: | Upotettu |
| Merkinantoyksikön pään muoto: | Pyöreä |
| Toimilaite: | jousipalautus |
| Toimilaitteen profiili: | Vihreä, tasapintainen |
| Toimilaitteen lisätiedot: | Kirkkaalla linssillä |
| Koskettimien tyyppi ja rakenne: | 1 NO + 1 NC |
| Koskettimien toiminta: | Hidas katkeaminen |
| Liitännät - riviliittimet: | Ruuvipuristusliittimet, Ruuvipuristusliittimet, 1 x 0.22...2 x 2.5 mm² ilman johtopäätettä standardin EN/IEC 60947-1 mukaisesti |
| Valonlähde: | Suojattu LED |
| Polttimon kanta: | Integroitu LED |
| [Us] nimellisjännite: | 24 V AC/DC, 50/60 Hz |
| Korkeus: | 47 mm |
|---|---|
| Leveys: | 36.6 mm |
| Syvyys: | 55 mm |
| Liittimien kuvaus ISO n°1: | (21-22)NC(13-14)NO |
| Tuotteen paino: | 0.132 kg |
| Korkeapainepesun kestävyys: | 7000000 Pa 55 °C:ssa, etäisyys |
| Laitteen asennus: | Sisäänrakennettu |
| Kiinnitystapa: | Ruuveilla suositeltu vääntömomentti: 0.8 N.m |
| Koskettimien käyttö: | Vakiokoskettimet |
| Myötäliike: | Kyllä standardin EN/IEC 60947-5-1 liite K mukaisesti |
| Toimintaliike: | 1.5 mm (NC-koskettimen tilan muutos)2.6 mm (NO-koskettimen tilan muutos)4.3 mm (kokonaisliike) |
| Käyttövoima: | 3.5 N NC-koskettimen tilan muutos3.8 N |
| Mekaaninen kestävyys: | 10000000 jaksoa |
| Kiristysmomentti: | 0.8...1.2 N.m standardin EN 60947-1 mukaisesti |
| Ruuvipään muoto: | Risti yhteensopiva Philips no 1 ruuvitaltan kanssaRisti yhteensopiva Pozidriv No 1 ruuvitaltan kanssaUra yhteensopiva litteän Ø 4 mm ruuvitaltan kanssaUra yhteensopiva litteän Ø 5.5 mm ruuvitaltan kanssa |
| Koskettimien materiaali: | Hopeaseos (Ag/Ni) |
| Oikosulkusuojaus: | 10 A patruunasulake tyyppiä gG standardin EN/IEC 60947-5-1 mukaisesti |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 10 A standardin EN/IEC 60947-5-1 mukaisesti |
| [Ui] nimelliseristysjännite: | 600 V (saasteaste 3) standardin EN/IEC 60947-1 mukaisesti |
| [Uimp] nimellisimpurssijännite: | 6 kV standardin EN/IEC 60947-1 mukaisesti |
| [Ie] nimelliskäyttövirta: | 3 A 240 V:lla, AC-15, A600 standardin EN/IEC 60947-5-1 mukaisesti6 A 120 V:lla, AC-15, A600 standardin EN/IEC 60947-5-1 mukaisesti0.1 A 600 V:lla, DC-13, Q600 standardin EN/IEC 60947-5-1 mukaisesti0.27 A 250 V:lla, DC-13, Q600 standardin EN/IEC 60947-5-1 mukaisesti0.55 A 125 V:lla, DC-13, Q600 standardin EN/IEC 60947-5-1 mukaisesti1.2 A 600 V:lla, AC-15, A600 standardin EN/IEC 60947-5-1 mukaisesti |
| Sähköinen kestävyys: | 1000000 jaksoa, AC-15, 2 A 230 V:lla, käyttöaste 1000000 jaksoa, AC-15, 3 A 120 V:lla, käyttöaste 1000000 jaksoa, AC-15, 4 A 24 V:lla, käyttöaste 1000000 jaksoa, DC-13, 0.2 A 110 V:lla, käyttöaste 1000000 jaksoa, DC-13, 0.5 A 24 V:lla, käyttöaste |
| Sähköinen luotettavuus: | ? ? |
| Merkinantotyyppi: | Tasainen |
| [Us] nimellisjännite: | 24 V |
| Virrankulutus: | 18 mA |
| Käyttöikä: | 100000 h nimellisjännitteellä ja 25 °C:ssa |
| Ylijännitesuojaus: | 1 kV standardin IEC 61000-4-5 mukaisesti |
| Syöttöjännitteen rajat: | 19.2...30 V DC21.6...26.4 V AC |
| Laitteen esitys: | Täydellinen tuote |
| Mukautettava: | Kyllä |
| Mukautettava: | 1 |
| GCR BRIDGE: | XB4FWCUST02 |
| Yhteensopivuuskoodi: | XB4 |
| Kannen/käyttäjän tai linssin väri: | Vihreä |
| Suojakäsittely: | TH |
|---|---|
| Varastointilämpötila: | -40...70 °C |
| Käyttölämpötila: | -40...70 °C |
| Sähköiskusuojaluokka: | Luokka I standardin IEC 60536 mukaisesti |
| IP-suojausluokka: | IP66 standardin IEC 60529 mukaisestiIP67 standardin IEC 60529 mukaisestiIP69 standardin IEC 60529 mukaisestiIP69K standardin ISO 20653 mukaisestiTyyppi 13 standardin UL 50 E mukaisestiTyyppi 12 standardin UL 50 E mukaisestiTyyppi 4 standardin UL 50 E mukaisestiTyyppi 4X standardin UL 50 E mukaisesti |
| IK-suojausluokka: | IK06 standardin IEC 50102 mukaisesti |
| Standardit: | CSA C22.2 No 14EN/IEC 60947-5-1EN/IEC 60947-5-4UL 508EN/IEC 60947-1JIS C8201-5-1CEJIS C8201-1 |
| Tuotesertifikaatit: | UL-listattuCSACCCEAC |
| Tärinänkestävyys: | 5 gn (f= 10...500 Hz) standardin IEC 60068-2-6 mukaisesti2 mm huippuarvosta huippuarvoon (f= 2...10 Hz) standardin IEC 60068-2-6 mukaisesti |
| Iskunkestävyys: | 30 gn (kesto = 18 ms) puolisinimuotoiselle kiihtyvyydelle standardin IEC 60068-2-27 mukaisesti50 gn (kesto = 11 ms) puolisinimuotoiselle kiihtyvyydelle standardin IEC 60068-2-27 mukaisesti25 gn (kesto = 6 ms) 1000 iskun osalta kullekin akselille standardin IEC 60068-2-27 mukaisesti |
| Kestävyys nopeille transienttihäiriöille: | 2 kV standardin IEC 61000-4-4 mukaisesti |
| Kestävyys sähkömagneettisille kentille: | 10 V/m standardin IEC 61000-4-3 mukaisesti |
| Kestävyys sähköstaattiselle purkaukselle: | 6 kV kosketuksessa (metalliosiin) standardin IEC 61000-4-2 mukaisesti8 kV vapaassa ilmassa (eristeisiin) standardin IEC 61000-4-2 mukaisesti |
| Sähkömagneettinen säteily: | Luokka B standardin IEC 55011 mukaisesti |
| Kestävän kehityksen tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606489580667 |
|---|
