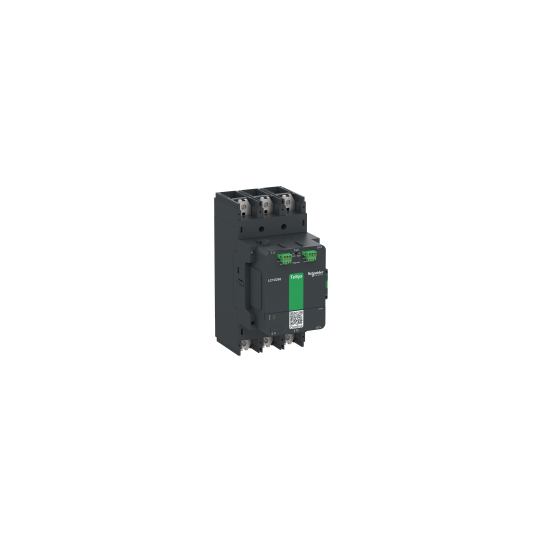

TeSys Giga suurtehokontaktori, 3-napainen (3 sulkeutuvaa), AC-3 <=440V 265A, edistynyt versio, 48…130V laaja-alainen AC/DC-kela - LC1G265EHEA
SKU: LC1G265EHEA
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys Giga suurtehokontaktori, 3-napainen (3 sulkeutuvaa), AC-3 <=440V 265A, edistynyt versio, 48…130V laaja-alainen AC/DC-kela - LC1G265EHEA
KUVAUS
| Sarja: | TeSys |
|---|---|
| Tuotevalikoima: | TeSys Giga |
| Tuotteen tai komponentin tyyppi: | Kontaktorin |
| Laitteen lyhyt nimi: | LC1G |
| Kontaktorin käyttökohde: | Tehon kytkentäMoottorin ohjaus |
| Käyttöluokka: | AC-1AC-3AC-3eAC-4AC-5aAC-5bAC-6aAC-6bAC-8bAC-8aDC-1DC-3DC-5 |
| Napojen kuvaus: | 3P |
| [Ue] nimelliskäyttöjännite: | |
| [Ie] nimelliskäyttövirta: | 385 A (at 265 A (at |
| [Uc] ohjauspiirin jännite: | 48...130 V AC 50/60 Hz48...130 V DC |
| Ohjauspiirin jänniterajat: | Toiminnallinen: 0.8 Uc Min...1.1 Uc Max (at Putoaminen: 0.1 Uc Max...0.45 Uc Min (at |
| Moduulien lukumäärä per PLC per PC: | 1 |
| [Uimp] nimellisimpulssijännite: | 8 kV |
|---|---|
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 385 A (at 40 °C) |
| Nimelliskatkaisukyky: | 2380 A at 440 V |
| [Icw] nimellinen oikosulkuvirrankesto: | 2.2 kA - 10 s1.23 kA - 30 s0.95 kA - 1 min0.62 kA - 3 min0.48 kA - 10 min |
| Liittyvä sulakekoko: | 315 A aM at 250 A aM at 400 A gG at |
| Keskimääräinen impedanssi: | 0.000144 Ohm |
| [Ui] nimellinen eristysjännite: | 1000 V |
| Tehohäviö per napa: | 20 W AC-1 - Ith 385 A11 W AC-3 - Ith 265 A |
| Yhteensopivuuskoodi: | LC1G |
| Napaliittimen koostumus: | 3 NO |
| Apukosketinkokoonpano: | 1 NO + 1 NC |
| Moottoriteho kW: | 75 kW at 230 V AC 50/60 Hz (AC-3e)132 kW at 400 V AC 50/60 Hz (AC-3e)132 kW at 415 V AC 50/60 Hz (AC-3e)160 kW at 440 V AC 50/60 Hz (AC-3e)160 kW at 500 V AC 50/60 Hz (AC-3e)200 kW at 690 V AC 50/60 Hz (AC-3e)160 kW at 1000 V AC 50/60 Hz (AC-3e)75 kW at 230 V AC 50/60 Hz (AC-3)132 kW at 400 V AC 50/60 Hz (AC-3)132 kW at 415 V AC 50/60 Hz (AC-3)160 kW at 440 V AC 50/60 Hz (AC-3)160 kW at 500 V AC 50/60 Hz (AC-3)200 kW at 690 V AC 50/60 Hz (AC-3)160 kW at 1000 V AC 50/60 Hz (AC-3)75 kW at 230 V AC 50/60 Hz (AC-4)132 kW at 400 V AC 50/60 Hz (AC-4)132 kW at 415 V AC 50/60 Hz (AC-4)150 kW at 440 V AC 50/60 Hz (AC-4)160 kW at 500 V AC 50/60 Hz (AC-4)160 kW at 690 V AC 50/60 Hz (AC-4)160 kW at 1000 V AC 50/60 Hz (AC-4) |
| Moottorin teho hv: | 75 hp at 200/208 V 60 Hz100 hp at 230/240 V 60 Hz200 hp at 460/480 V 60 Hz200 hp at 575/600 V 60 Hz |
| Irms nimellinen kytkentäkyky: | 3320 A at 440 V |
| Ohjauspiirin jänniterajat: | Toiminnallinen: 0.8...1.1 Uc AC/DC (at 60 °C)Putoaminen: 0.1...0.45 Uc AC/DC (at 60 °C) |
| Kelan teknologia: | Sisäänrakennettu kaksisuuntainen huippurajoitin |
| Sähköinen kestävyys: | 300 jaksoa AC-1 at Ue 400 V500 jaksoa AC-3 at Ue 400 V500 jaksoa AC-3e at Ue 400 V150 jaksoa AC-4 at Ue 400 V |
| Mekaaninen kestävyys: | 8 Mcycles |
| Käynnistysteho VA: | 430 VA |
| Käynnistysteho W: | 360 W |
| Pidätystehon kulutus VA: | 11.7 VA |
| Pidätystehon kulutus W: | 9.0 W |
| Käyttöaika: | 40...70 ms sulkeminen15...50 ms avaaminen |
| Maksimi toimintanopeus: | 600 cyc/h AC-3600 cyc/h AC-3e300 cyc/h AC-1150 cyc/h AC-4 |
| Liitännät - liittimet: | Voimapiiri: kisko 2 - virtakiskon poikkileikkaus: 32 x 10 mmVoimapiiri: korvakkeet-rengasliittimet 1 185 mm²Voimapiiri: pulttiliitosOhjauspiiri: push-in 1 0.2...2.5 mm² - kaapelin jäykkyys: kiinteä punottu ilman kaapelipäätettäOhjauspiiri: push-in 1 0.25...2.5 mm² - kaapelin jäykkyys: joustava kaapelipäätteelläOhjauspiiri: push-in 2 0.5...1.0 mm² kaapelipäätteelläOhjauspiiri: push-in 0.75...2.5 mm² - kaapelin jäykkyys: kiinteä punottu ilman kaapelipäätettäOhjauspiiri: push-in 0.75...2.5 mm² - kaapelin jäykkyys: joustava kaapelipäätteellä |
| Liitäntäväli: | 45 mm |
| Asennustuki: | Levyt |
| Standardit: | EN/IEC 60947-4-1EN/IEC 60947-5-1UL 60947-4-1CSA C22.2 No 60947-4-1JIS C8201-4-1JIS C8201-5-1 |
| Tuotteen sertifioinnit: | CB SchemeCCCcULusEACCEUKCAEU-RO-MR by DNV-GL |
| Kiristysmomentti: | 35 N.m |
| Korkeus: | 290 mm |
| Leveys: | 140 mm |
| Syvyys: | 226 mm |
| Nettopaino: | 8.2 kg |
| IP-suojausaste: | IP2X etupinta suojakuorilla standardin IEC 60529 mukaisestiIP2X etupinta suojakuorilla standardin VDE 0106 mukaisesti |
|---|---|
| Ympäristön ilman lämpötila käytössä: | -25...60 °C |
| Ympäristön ilman lämpötila varastoinnissa: | -60...80 °C |
| Mekaaninen kestävyys: | Tärinät 5...300 Hz 2 gn kontaktori avoinnaTärinät 5...300 Hz 4 gn kontaktori suljettunaIskut 10 gn 11 ms kontaktori avoinnaIskut 15 gn 11 ms kontaktori suljettuna |
| Väri: | Tummanharmaa |
| Suojakäsittely: | TH |
| Sallittu ympäristön ilman lämpötila laitteen ympärillä: | -40...70 °C at Uc |
| Kestävän kehityksen tarjous: | Green Premium -tuoteREACh-asetus |
| Pakkauksen 1 yksikkötyyppi: | PCENumber of Units in Package 1 |
| EAN-koodi: | 3606481922366 |
|---|
