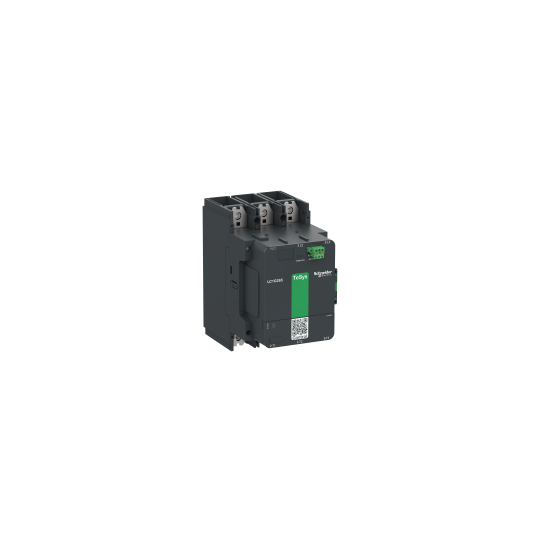

Suuritehoinen kontaktori, TeSys Giga, 3-napainen (3NO), AC-3 <=440V 330A, vakioversio, 100…250V laaja-alainen AC/DC-kela - LC1G330KUEN
SKU: LC1G330KUEN
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Suuritehoinen kontaktori, TeSys Giga, 3-napainen (3NO), AC-3 <=440V 330A, vakioversio, 100…250V laaja-alainen AC/DC-kela - LC1G330KUEN
KUVAUS
| Sarja: | TeSys |
|---|---|
| Tuotevalikoima: | TeSys Giga |
| Tuote tai komponenttityyppi: | Kontaktori |
| Laitteen lyhyt nimi: | LC1G |
| Kontaktorisovellus: | TehonsiirtoMoottorin ohjaus |
| Käyttöluokka: | AC-1AC-3AC-3eAC-4AC-5aAC-5bAC-6aAC-6bAC-8aAC-8bDC-1DC-3DC-5 |
| Napojen kuvaus: | 3P |
| [Ue] nimelliskäyttöjännite: | |
| [Ie] nimelliskäyttövirta: | 440 A (kohdassa 330 A (kohdassa |
| [Uc] ohjauspiirin jännite: | 100...250 V AC 50/60 Hz100...250 V DC |
| Ohjauspiirin jänniterajat: | Käyttö: 0.8 Uc Min...1.1 Uc Max (kohdassa Irtoaminen: 0.1 Uc Max...0.45 Uc Min (kohdassa |
| Moduulien määrä/PLC/PC: | 0 |
| [Uimp] nimellissyöksyjännitekesto: | 8 kV |
|---|---|
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 440 A (40 °C:ssa) |
| Nimellinen katkaisukyky: | 2940 A 440 V:lla |
| [Icw] nimellinen oikosulun kesto: | 2.65 kA - 10 s1.8 kA - 30 s1.3 kA - 1 min0.9 kA - 3 min0.75 kA - 10 min |
| Liittyvä sulakekoko: | 400 A aM kohdassa 250 A aM kohdassa 500 A gG kohdassa |
| Keskimääräinen impedanssi: | 0.000144 Ohm |
| [Ui] nimellinen eristysjännite: | 1000 V |
| Tehohäviö per napa: | 30 W AC-1 - Ith 440 A16 W AC-3 - Ith 330 A |
| Yhteensopivuuskoodi: | LC1G |
| Napakoskettimen rakenne: | 3 NO |
| Apukosketinkokoonpano: | 1 NO + 1 NC |
| Moottorin teho kW: | 90 kW, 230 V AC 50/60 Hz (AC-3e)160 kW, 400 V AC 50/60 Hz (AC-3e)160 kW, 415 V AC 50/60 Hz (AC-3e)185 kW, 440 V AC 50/60 Hz (AC-3e)200 kW, 500 V AC 50/60 Hz (AC-3e)220 kW, 690 V AC 50/60 Hz (AC-3e)185 kW, 1000 V AC 50/60 Hz (AC-3e)90 kW, 230 V AC 50/60 Hz (AC-3)160 kW, 400 V AC 50/60 Hz (AC-3)160 kW, 415 V AC 50/60 Hz (AC-3)200 kW, 440 V AC 50/60 Hz (AC-3)200 kW, 500 V AC 50/60 Hz (AC-3)220 kW, 690 V AC 50/60 Hz (AC-3)185 kW, 1000 V AC 50/60 Hz (AC-3)90 kW, 230 V AC 50/60 Hz (AC-4)160 kW, 400 V AC 50/60 Hz (AC-4)160 kW, 415 V AC 50/60 Hz (AC-4)185 kW, 440 V AC 50/60 Hz (AC-4)200 kW, 500 V AC 50/60 Hz (AC-4)220 kW, 690 V AC 50/60 Hz (AC-4)185 kW, 1000 V AC 50/60 Hz (AC-4) |
| Moottorin teho hv: | 100 hv 200/208 V 60 Hz125 hv 230/240 V 60 Hz250 hv 460/480 V 60 Hz300 hv 575/600 V 60 Hz |
| Irms nimellinen kytkentäkyky: | 3830 A 440 V:lla |
| Ohjauspiirin jänniterajat: | Käyttö: 0.8...1.1 Uc AC/DC (60 °C:ssa)Irtoaminen: 0.1...0.45 Uc AC/DC (60 °C:ssa) |
| Kelatekniikka: | Sisäänrakennettu kaksisuuntainen huippurajoitus |
| Sähköinen kestävyys: | 300 jaksoa AC-1 Ue 400 V500 jaksoa AC-3 Ue 400 V500 jaksoa AC-3e Ue 400 V150 jaksoa AC-4 Ue 400 V |
| Mekaaninen kestävyys: | 8 Mjaksoa |
| Kytkentäteho VA: | 700 VA |
| Kytkentäteho W: | 645 W |
| Pidätysteho VA: | 15.0 VA |
| Pidätysteho W: | 9.1 W |
| Käyttöaika: | 40...70 ms sulkeutuu15...50 ms aukeaa |
| Suurin toimintanopeus: | 300 jaksoa/h AC-1500 jaksoa/h AC-3500 jaksoa/h AC-3e150 jaksoa/h AC-4 |
| Liitännät - liittimet: | Tehojohto: kisko 2 - virtakiskon poikkileikkaus: 32 x 10 mmTehojohto: liittimet 1 185 mm²Tehojohto: pulttiliitäntäOhjauspiiri: push-in 1 0.2...2.5 mm² - kaapelin jäykkyys: kiinteä punottu ilman kaapelin päätäOhjauspiiri: push-in 1 0.25...2.5 mm² - kaapelin jäykkyys: joustava kaapelin päälläOhjauspiiri: push-in 2 0.5...1.0 mm² kaapelin päälläOhjauspiiri: push-in 0.75...2.5 mm² - kaapelin jäykkyys: kiinteä punottu ilman kaapelin päätäOhjauspiiri: push-in 0.75...2.5 mm² - kaapelin jäykkyys: joustava kaapelin päällä |
| Liitäntäväli: | 45 mm |
| Kiinnitystuki: | Levy |
| Standardit: | EN/IEC 60947-4-1EN/IEC 60947-5-1UL 60947-4-1CSA C22.2 No 60947-4-1JIS C8201-4-1JIS C8201-5-1 |
| Tuotesertifikaatit: | CB-järjestelmäCCCcULusEACCEUKCAEU-RO-MR by DNV-GL |
| Kiristysmomentti: | 35 N.m |
| Korkeus: | 225 mm |
| Leveys: | 140 mm |
| Syvyys: | 226 mm |
| Nettopaino: | 7.5 kg |
| IP-suojausluokka: | IP2X etupinta suojilla, jotka ovat IEC 60529:n mukaisiaIP2X etupinta suojilla, jotka ovat VDE 0106:n mukaisia |
|---|---|
| Ympäristön ilman lämpötila käytössä: | -25...60 °C |
| Ympäristön ilman lämpötila varastoinnissa: | -60...80 °C |
| Mekaaninen kestävyys: | Tärinä 5...300 Hz 2 gn kontaktori aukiTärinä 5...300 Hz 4 gn kontaktori kiinniIskut 10 gn 11 ms kontaktori aukiIskut 15 gn 11 ms kontaktori kiinni |
| Väri: | Tummanharmaa |
| Suojakäsittely: | TH |
| Sallittu ympäristön ilman lämpötila laitteen ympärillä: | -40...70 °C Uc:ssa |
| Kestävän kehityksen tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| Pakkaus 1:n yksikkötyyppi: | PCTuotteiden lukumäärä pakkauksessa 1 |
| EAN-koodi: | 3606481921970 |
|---|
