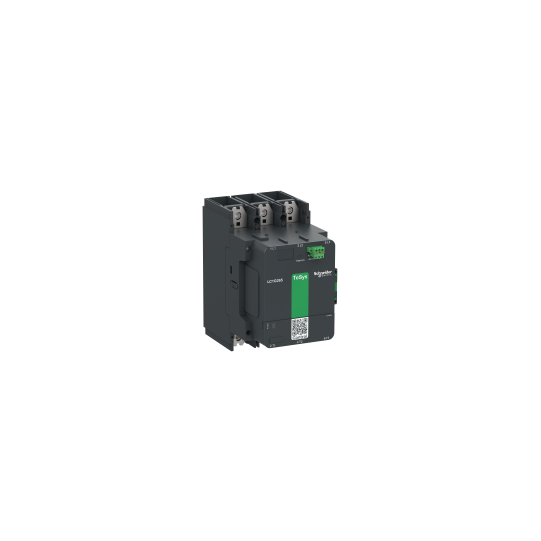

TeSys Giga suurtehokontaktori, 3-napainen (3NO), AC-3 <=440V 400A, vakioversio, 100…250V laaja-alainen AC/DC-kela - LC1G400KUEN
SKU: LC1G400KUEN
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys Giga suurtehokontaktori, 3-napainen (3NO), AC-3 <=440V 400A, vakioversio, 100…250V laaja-alainen AC/DC-kela - LC1G400KUEN
KUVAUS
| Sarja: | TeSys |
|---|---|
| Tuotevalikoima: | TeSys Giga |
| Tuotteen tai komponentin tyyppi: | Kontaktorin |
| Laitteen lyhyt nimi: | LC1G |
| Kontaktorisovellus: | Tehon kytkentäMoottoriohjaus |
| Käyttöluokka: | AC-1AC-3AC-3eAC-4AC-5aAC-5bAC-6aAC-6bAC-8aAC-8bDC-1DC-3DC-5 |
| Napojen kuvaus: | 3P |
| [Ue] nimelliskäyttöjännite: | |
| [Ie] nimelliskäyttövirta: | 550 A (at 400 A (at |
| [Uc] ohjauspiirin jännite: | 100...250 V AC 50/60 Hz100...250 V DC |
| Ohjauspiirin jänniterajat: | Käyttö: 0.8 Uc Min...1.1 Uc Max (at Pudotus: 0.1 Uc Max...0.45 Uc Min (at |
| Moduulien määrä PLC:tä kohden tietokonetta kohti: | 0 |
| [Uimp] nimellinen impulssijännitekesto: | 8 kV |
|---|---|
| Ylijänniteluokka: | III |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 550 A (at 40 °C) |
| Nimelliskatkaisukyky: | 3480 A at 440 V |
| [Icw] nimellinen lyhytaikainen virrankesto: | 3.6 kA - 10 s2.4 kA - 30 s1.7 kA - 1 min1.2 kA - 3 min1.0 kA - 10 min |
| Liitetyt sulakkeen nimellisarvot: | 500 A aM at 315 A aM at 630 A gG at |
| Keskimääräinen impedanssi: | 0.0001 Ohm |
| [Ui] nimelliseristysjännite: | 1000 V |
| Tehohäviö per napa: | 30 W AC-1 - Ith 550 A16 W AC-3 - Ith 400 A |
| Yhteensopivuuskoodi: | LC1G |
| Navan kosketinkokoonpano: | 3 NO |
| Apukoskettimen kokoonpano: | 1 NO + 1 NC |
| Moottoriteho kW: | 110 kW at 230 V AC 50/60 Hz (AC-3e)200 kW at 400 V AC 50/60 Hz (AC-3e)200 kW at 415 V AC 50/60 Hz (AC-3e)250 kW at 440 V AC 50/60 Hz (AC-3e)250 kW at 500 V AC 50/60 Hz (AC-3e)315 kW at 690 V AC 50/60 Hz (AC-3e)220 kW at 1000 V AC 50/60 Hz (AC-3e)110 kW at 230 V AC 50/60 Hz (AC-3)200 kW at 400 V AC 50/60 Hz (AC-3)200 kW at 415 V AC 50/60 Hz (AC-3)250 kW at 440 V AC 50/60 Hz (AC-3)250 kW at 500 V AC 50/60 Hz (AC-3)315 kW at 690 V AC 50/60 Hz (AC-3)220 kW at 1000 V AC 50/60 Hz (AC-3)110 kW at 230 V AC 50/60 Hz (AC-4)200 kW at 400 V AC 50/60 Hz (AC-4)200 kW at 415 V AC 50/60 Hz (AC-4)220 kW at 440 V AC 50/60 Hz (AC-4)250 kW at 500 V AC 50/60 Hz (AC-4)315 kW at 690 V AC 50/60 Hz (AC-4)220 kW at 1000 V AC 50/60 Hz (AC-4) |
| Moottorin teho hv: | 125 hp at 200/208 V 60 Hz150 hp at 230/240 V 60 Hz300 hp at 460/480 V 60 Hz400 hp at 575/600 V 60 Hz |
| Irms nimellinen kytkentäkapasiteetti: | 5090 A at 440 V |
| Ohjauspiirin jänniterajat: | Käyttö: 0.8...1.1 Uc AC/DC (at 60 °C)Pudotus: 0.1...0.45 Uc AC/DC (at 60 °C) |
| Kelan tekniikka: | Sisäänrakennettu kaksisuuntainen huippurajoitus |
| Sähköinen kestävyys: | 300 jaksoa AC-1 at Ue 400 V500 jaksoa AC-3 at Ue 400 V500 jaksoa AC-3e at Ue 400 V150 jaksoa AC-4 at Ue 400 V |
| Mekaaninen kestävyys: | 5 Msykliä8 Msykliä osakokoonpanon vaihdolla |
| Kytkentäteho VA: | 750 VA |
| Kytkentäteho W: | 660 W |
| Pitävän tehonkulutus VA: | 15.5 VA |
| Pitävän tehonkulutus W: | 9.3 W |
| Käyttöaika: | 40...70 ms sulkeminen15...50 ms avaaminen |
| Suurin käyttöaste: | 300 sykliä/h AC-1500 sykliä/h AC-3500 sykliä/h AC-3e150 sykliä/h AC-4 |
| Liitännät - liittimet: | Teho-piiri: kisko 2 - virtakiskon poikkileikkaus: 32 x 10 mmTeho-piiri: korvakkeet-rengasliittimet 1 185 mm²Teho-piiri: pulttiliitäntäOhjauspiiri: push-in 1 0.2...2.5 mm² - kaapelin jäykkyys: kiinteä punottu ilman kaapelipäätäOhjauspiiri: push-in 1 0.25...2.5 mm² - kaapelin jäykkyys: joustava kaapelipäälläOhjauspiiri: push-in 2 0.5...1.0 mm² kaapelipäälläOhjauspiiri: push-in 0.75...2.5 mm² - kaapelin jäykkyys: kiinteä punottu ilman kaapelipäätäOhjauspiiri: push-in 0.75...2.5 mm² - kaapelin jäykkyys: joustava kaapelipäällä |
| Liitäntäväli: | 45 mm |
| Asennustuki: | Levy |
| Standardit: | EN/IEC 60947-4-1EN/IEC 60947-5-1UL 60947-4-1CSA C22.2 No 60947-4-1JIS C8201-4-1JIS C8201-5-1 |
| Tuotesertifikaatit: | CB-järjestelmäCCCcULusEACCEUKCAEU-RO-MR by DNV-GL |
| Kiristysmomentti: | 35 N.m |
| Korkeus: | 225 mm |
| Leveys: | 140 mm |
| Syvyys: | 226 mm |
| Nettopaino: | 7.5 kg |
| IP-suojausluokka: | IP2X etupinta suojuksilla standardin IEC 60529 mukaisestiIP2X etupinta suojuksilla standardin VDE 0106 mukaisesti |
|---|---|
| Ympäristön ilman lämpötila käytön aikana: | -25...60 °C |
| Ympäristön ilman lämpötila varastoinnin aikana: | -60...80 °C |
| Mekaaninen kestävyys: | Tärinät 5...300 Hz 2 gn kontaktori aukiTärinät 5...300 Hz 4 gn kontaktori kiinniIskut 10 gn 11 ms kontaktori aukiIskut 15 gn 11 ms kontaktori kiinni |
| Väri: | Tummanharmaa |
| Suojakäsittely: | TH |
| Sallittu ympäristön ilman lämpötila laitteen ympärillä: | -40...70 °C at Uc |
| Kestävän kehityksen tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| Pakkauksen yksikkötyyppi 1: | PCENumber of Units in Package 1 |
| EAN-koodi: | 3606481921987 |
|---|
