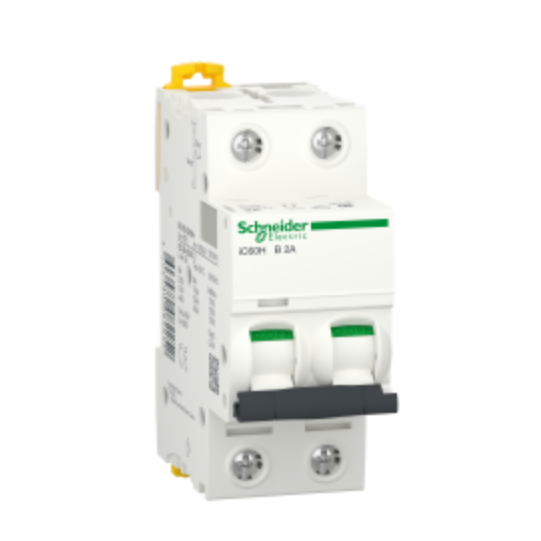

iC60H 2P 2A B - A9F83202
KUVAUS
| Käyttökohde: | Jakelu |
|---|---|
| Tuotevalikoima: | Acti 9 |
| Tuotesarja: | IC60 |
| Tuotteen nimi: | Acti 9 iC60 |
| Tuote tai komponenttityyppi: | Johdonsuojakatkaisija |
| Laitteen nimi: | IC60H |
| Navan kuvaus: | 2P |
| Suojattujen napojen lukumäärä: | 2 |
| [In] nimelliskäyttövirta: | 2 A |
| Verkon tyyppi: | AC |
| Laukaisijayksikön teknologia: | Lämpömagneettinen |
| Käyrätyyppi: | B |
| Katkaisukyky: | 10000 A Icn 400 V AC 50/60 Hz standardin EN/IEC 60898-1 mukaan15 kA Icu <= 125 V DC standardin EN/IEC 60947-2 mukaan70 kA Icu 12...60 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaan70 kA Icu 220...240 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaan70 kA Icu 100...133 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaan70 kA Icu 380...415 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaan70 kA Icu 440 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaan |
| Käyttöluokka: | |
| Eristyksen soveltuvuus: | Kyllä standardin EN 60898-1 mukaanKyllä standardin EN 60947-2 mukaanIEC 60898-1 KylläKyllä standardin IEC 60947-2 mukaan |
| Standardit: | EN 60947-2EN 60898-1IEC 60898-1IEC 60947-2 |
| Verkon taajuus: | 50/60 Hz |
|---|---|
| Magneettinen laukaisuraja: | 4 x In +/- 20 % |
| [Ics] nimellinen käyttöoikosulkukyky: | 70 kA 100 % standardin EN 60947-2 mukaisesti - 220...240 V AC 50/60 Hz70 kA 100 % standardin IEC 60947-2 mukaisesti - 220...240 V AC 50/60 Hz70 kA 100 % standardin EN 60947-2 mukaisesti - 380...415 V AC 50/60 Hz70 kA 100 % standardin IEC 60947-2 mukaisesti - 380...415 V AC 50/60 Hz70 kA 100 % standardin EN 60947-2 mukaisesti - 440 V AC 50/60 Hz70 kA 100 % standardin IEC 60947-2 mukaisesti - 440 V AC 50/60 Hz7500 A 75 % standardin EN 60898-1 mukaisesti - 400 V AC 50/60 Hz7500 A 75 % standardin IEC 60898-1 mukaisesti - 400 V AC 50/60 Hz70 kA 100 % standardin IEC 60947-2 mukaisesti - 12...133 V AC 50/60 Hz70 kA 100 % standardin EN 60947-2 mukaisesti - 12...133 V AC 50/60 Hz15 kA 100 % standardin IEC 60947-2 mukaisesti - 72...125 V DC15 kA 100 % standardin EN 60947-2 mukaisesti - 72...125 V DC |
| Rajoitusluokka: | |
| [Ui] nimelliseristysjännite: | 500 V AC 50/60 Hz standardin EN 60947-2 mukaan500 V AC 50/60 Hz standardin IEC 60947-2 mukaan |
| [Uimp] nimellinen impulssijännite: | 6 kV standardin EN 60947-2 mukaan6 kV standardin IEC 60947-2 mukaan |
| Täysi näkyvä erotus: | Kyllä |
| Ohjauksen tyyppi: | Vivulla |
| Signaalointi: | Laukaisun ilmaisin |
| Asennustapa: | Kiinteä |
| Asennustuki: | DIN-kisko |
| Kiskon/virtakiskon yhteensopivuus: | Ylä tai ala: kyllä |
| 9 mm:n jaot: | 4 |
| Korkeus: | 85 mm |
| Leveys: | 36 mm |
| Syvyys: | 78,5 mm |
| Tuotteen paino: | 0,25 kg |
| Mekaaninen kesto: | 20000 jakso |
| Sähköinen kesto: | 10000 jakso |
| Liitännän tyyppi: | Yksipäätelista (ylhäällä tai alhaalla) 1…25 mm² jäykkäYksipäätelista (ylhäällä tai alhaalla) 1…16 mm² joustava |
| Johdon kuorintapituus: | 14 mm ylä- tai alaliitännälle |
| Kiristysmomentti: | Ylä- tai alaliitäntä 2 N.m |
| Vuotovirtasuojaus: | Erillinen lohko |
| Yhteensopivuuskoodi: | IC60 |
| IP-suojausluokka: | IP20 standardin IEC 60529 mukaanIP20 standardin EN 60529 mukaan |
|---|---|
| Saasteaste: | |
| Ylijänniteluokka: | IV |
| Trooppistaminen: | 2 standardin IEC 60068-1 mukaan |
| Suhteellinen kosteus: | 95 % 55 °C:ssa |
| Käyttökorkeus: | 0…2000 m |
| Ympäristön käyttölämpötila: | -35…70 °C |
| Ympäristön varastointilämpötila: | -40…85 °C |
| EAN-koodi: | 3606480082252 |
|---|
