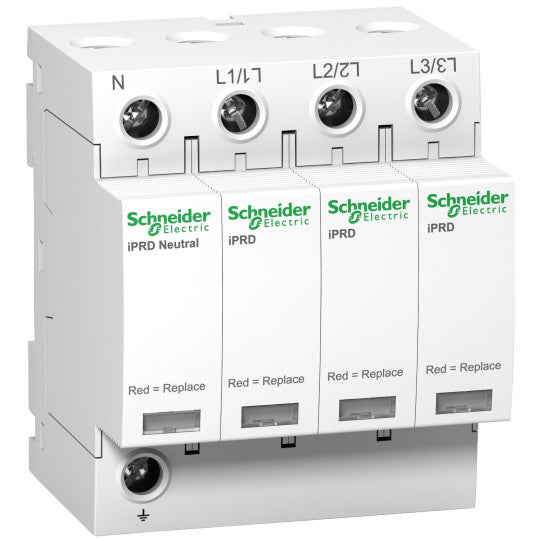

iPRD20r-moduuliylijännitesuoja – 3P + N – 350V – etäsiirrolla – A9L20601
SKU: A9L20601
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
iPRD20r-moduuliylijännitesuoja – 3P + N – 350V – etäsiirrolla – A9L20601
KUVAUS
| Tuotevalikoima: | IPRD |
|---|---|
| Mallisto: | Acti 9 |
| Tuotteen nimi: | Acti 9 iPRD |
| Tuotteen tai komponentin tyyppi: | Ylijännitesuoja vaihdettavalla patruunalla |
| Laitteen lyhyt nimi: | IPRD20r |
| Laitesovellus: | Jakelu |
| Napojen kuvaus: | 3P + N |
| Etämerkinanto: | Sisältää |
| Signaalikoskettimien kokoonpano: | 1 SD (1 C/O) |
| Ylijännitesuojatyyppi: | Sähkönjakeluverkko |
| Maadoitusjärjestelmä: | TTTN-S |
| Ylijännitesuojaluokan tyyppi: | Tyyppi 2 |
|---|---|
| Ylijännitesuojatekniikka: | MOV + GDT |
| [Ue] nimelliskäyttöjännite: | 230/400 V AC (+/- 10 %) taajuudella 50/60 Hz |
| Nimellinen purkausvirta: | Yhteismoodi: 5 kA (L/PE)Yhteismoodi: 5 kA (N/PE)Differentiaalimoodi: 5 kA (L/N) |
| Suurin purkausvirta: | Yhteismoodi: 20 kA L/PEYhteismoodi: 20 kA N/PEDifferentiaalimoodi: 20 kA L/N |
| [Uc] suurin jatkuva käyttöjännite: | Yhteismoodi: 260 V N/PEDifferentiaalimoodi: 350 V L/N |
| Suurin [Up] jännitesuojaustaso: | Differentiaalimoodi Yhteismoodi |
| [Ut] väliaikainen ylijännite: | 337 V L/N 5 s kestää1200 V N/PE 200 ms turvallinen vikatila442 V L/PE 5 s kestää1455 V L/PE 200 ms turvallinen vikatila |
| Erotinlaitteen tyyppi: | Liitetty katkaisija IC60N 20 A käyrä C - Icu 10 kALiitetty katkaisija iC60H 20 A käyrä C - Icu 15 kALiitetty katkaisija iC60L 20 A käyrä C - Icu 25 kALiitetty katkaisija NG125H 63 A käyrä C - Icu 36 kALiitetty katkaisija NG125L 63 A käyrä C - Icu 50 kALiitetty sulake gG 40 A - Icu 15 kALiitetty sulake gG 80 A - Icu 50 kA |
| Kestää oikosulkua: | 50 kA |
| Merkinantopiirin jännite: | 0.25 A/250 V AC 50/60 Hz |
| Asennustapa: | Kiinnitettävä |
| Asennustuki: | DIN-kisko |
| 9 mm:n jaot: | 8 |
| Korkeus: | 85 mm |
| Leveys: | 72 mm |
| Syvyys: | 69 mm |
| Tuotteen paino: | 450 g |
| Väri: | Valkoinen (RAL 9003) |
| Vasteaika: | |
| Jäännösvirta: | 0.003 mA0.6 mA |
| Liitännät - liittimet: | Tunnelityyppinen liitin (ylä- tai alareuna) 2.5...25 mm² jäykkäTunnelityyppinen liitin (ylä- tai alareuna) 4...16 mm² joustavaTunnelityyppinen liitin (ylä- tai alareuna) 4...16 mm² joustava holkilla |
| Johdon kuorintapituus: | 14 mm |
| Kiristysmomentti: | 3.5 N.m |
| Yhteensopivuuskoodi: | IPRD20r |
| Standardit: | EN 61643-11:2012IEC 61643-11:2011 |
|---|---|
| Tuotesertifikaatit: | CE |
| Laatumerkinnät: | NFKEMA-KEUR |
| IP-suojausluokka: | IP40 etupinnassa: IEC 60529:n mukainenIP20 sisäänrakennettu: IEC 60529:n mukainen |
| IK-suojausluokka: | IK03 standardin IEC 62262 mukainen |
| Suhteellinen kosteus: | 5...95 % |
| Käyttökorkeus: | 2000 m |
| Ympäristön ilman lämpötila käytössä: | -25...60 °C |
| Ympäristön ilman lämpötila varastoinnissa: | -40...85 °C |
| Kestävän kehityksen tarjous: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606480506437 |
|---|
