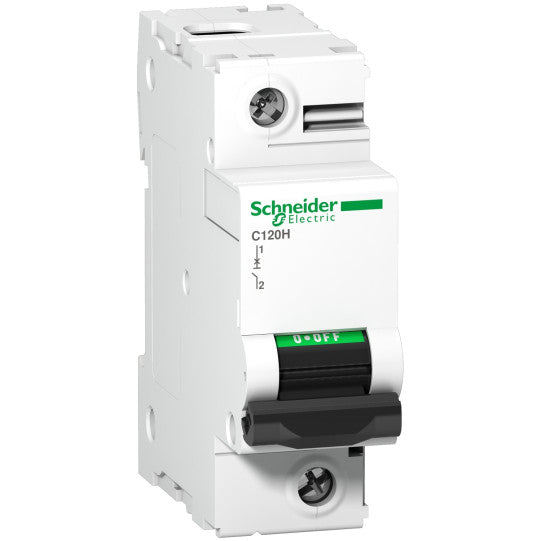

Pienoisautomaatti, Acti9 C120H, 1P, 100 A, C-käyrä, 15000 A (IEC 60898-1), 15 kA (IEC 60947-2) - A9N18447
SKU: A9N18447
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Pienoisautomaatti, Acti9 C120H, 1P, 100 A, C-käyrä, 15000 A (IEC 60898-1), 15 kA (IEC 60947-2) - A9N18447
KUVAUS
| Tuotevalikoima: | C120 |
|---|---|
| Tuoteperhe: | Acti 9 |
| Tuotteen nimi: | C120 |
| Tuotteen tai komponentin tyyppi: | Pienoisautomaatti |
| Laitteen lyhyt nimi: | C120H |
| Laitteen käyttökohde: | Jakelu |
| Napojen kuvaus: | 1P |
| Suojattujen napojen lukumäärä: | 1 |
| [In] nimellisvirta: | 100 A kohdassa 30 °C |
| Verkon tyyppi: | AC |
| Laukaisuyksikön tekniikka: | Lämpömagneettinen |
| Käyräkoodi: | C |
| Laukaisukyvyn koodi: | H |
| Katkaisukyky: | 30 kA Icu at 130 V AC 50/60 Hz conforming to EN/IEC 60947-220 kA Icu at 12 V DC conforming to EN/IEC 60947-220 kA Icu at 125 V DC conforming to EN/IEC 60947-215 kA Icu at 15 kA Icu at 220...240 V AC 50/60 Hz conforming to EN/IEC 60947-215000 A Icn at 230...400 V AC 50/60 Hz conforming to EN/IEC 60898-14.5 kA Icu at 380...415 V AC 50/60 Hz IT conforming to EN/IEC 60947-230 kA Icu at 12 V AC 50/60 Hz conforming to EN/IEC 60947-2 |
| Soveltuvuus erotteluun: | Kyllä, EN/IEC 60947-2:n mukaisesti |
| Verkkotaajuus: | 50/60 Hz |
|---|---|
| [Ue] nimelliskäyttöjännite: | 380...415 V AC 50/60 Hz125 V DC12 V DC220...240 V AC 50/60 Hz230...400 V AC 50/60 Hz130 V AC 50/60 Hz12 V AC 50/60 Hz |
| Magneettisen laukaisun raja: | 5...10 x In |
| [Ics] nimellinen käyttökatkaisukyky: | 15 kA 50 % conforming to EN/IEC 60947-2 - 130 V AC 50/60 Hz7.5 kA 50 % conforming to EN/IEC 60947-2 - 220...240 V AC 50/60 Hz2.25 kA 50 % conforming to EN/IEC 60947-2 - 380...415 V AC 50/60 Hz7500 A 50 % conforming to EN/IEC 60898-1 - 230...400 V AC 50/60 Hz20 kA 100 % conforming to EN/IEC 60947-2 - 12 V DC15 kA 100 % conforming to EN/IEC 60947-2 - 20 kA 100 % conforming to EN/IEC 60947-2 - 125 V DC15 kA 50 % conforming to EN/IEC 60947-2 - 12 V AC 50/60 Hz |
| Rajoitusluokka: | 3, EN/IEC 60947-2:n mukaisesti |
| [Ui] nimellinen eristysjännite: | 500 V AC 50/60 Hz, EN/IEC 60947-2:n mukaisesti |
| [Uimp] nimellinen impulssinkestojännite: | 6 kV, EN/IEC 60947-2:n mukaisesti |
| Koskettimen asennon ilmaisin: | Kyllä |
| Säätötyyppi: | Vipu |
| Paikallinen merkinanto: | PÄÄLLÄ/POIS PÄÄLTÄ -ilmaisin |
| Asennustapa: | Clip-on |
| Asennustuki: | 35 mm symmetrinen DIN-kisko |
| Yhteensopivuus kiskon ja jakolohkon kanssa: | EI |
| 9 mm jaot: | 3 |
| Korkeus: | 81 mm |
| Leveys: | 27 mm |
| Syvyys: | 73 mm |
| Tuotteen paino: | 0.205 kg |
| Väri: | Valkoinen |
| Mekaaninen kestävyys: | 20000 jaksoa |
| Sähköinen kestävyys: | 5000 jaksoa, IEC 60947-2:n mukaisesti |
| Liitännät - liittimet: | Tunnelityyppiset liittimet1...50 mm² jäykkäTunnelityyppiset liittimet1.5...35 mm² joustava |
| Johdon kuorintapituus: | 15 mm |
| Kiristysmomentti: | 3.5 N.m |
| Maavuotosuojaus: | Ilman |
| Yhteensopivuuskoodi: | C120 |
| Markkinasegmentti: | Pienet yrityksetAsuinrakennukset |
| Standardit: | EN/IEC 60898-1EN/IEC 60947-2 |
|---|---|
| Tuotesertifikaatit: | EAC |
| IP-suojausluokka: | IP20, IEC 60529:n mukaisesti |
| Saasteaste: | 3, IEC 60947-2:n mukaisesti |
| Ylijänniteluokka: | IV |
| Tropikointi: | 2, IEC 60068-1:n mukaisesti |
| Suhteellinen kosteus: | 95 % 55 °C:ssa |
| Käyttökorkeus: | 2000 m |
| Ympäristön lämpötila käytön aikana: | -30...60 °C |
| Ympäristön lämpötila varastoinnin aikana: | -40...70 °C |
| Kestävän kehityksen tarjous: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606480380181 |
|---|
