Pienoisjohdonsuojakatkaisija, Acti9 C120H, 1P, 125 A, C-käyrä, 15000 A (IEC 60898-1), 15 kA (IEC 60947-2) - A9N18448
SKU: A9N18448
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen

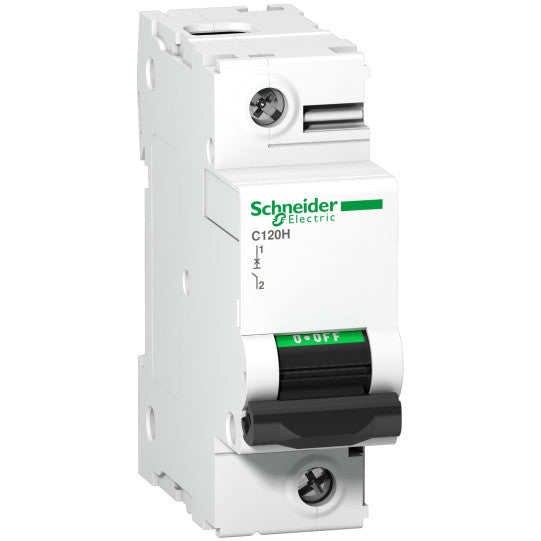

Pienoisjohdonsuojakatkaisija, Acti9 C120H, 1P, 125 A, C-käyrä, 15000 A (IEC 60898-1), 15 kA (IEC 60947-2) - A9N18448
KUVAUS
| Tuotevalikoima: | C120 |
|---|---|
| Tuotevalikoima: | Acti 9 |
| Tuotteen nimi: | C120 |
| Tuote- tai komponenttityyppi: | Pienoisjohdonsuojakatkaisija |
| Laitteen lyhyt nimi: | C120H |
| Laitteen käyttö: | Jakelu |
| Napojen kuvaus: | 1P |
| Suojattujen napojen määrä: | 1 |
| [In] nimellisvirta: | 125 A at 30 °C |
| Verkon tyyppi: | AC |
| Laukaisuyksikön tekniikka: | Lämpömagneettinen |
| Käyräkoodi: | C |
| Katkaisukykykoodi: | H |
| Katkaisukyky: | 30 kA Icu nimellisjännitteellä 130 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaisesti20 kA Icu nimellisjännitteellä 12 V DC standardin EN/IEC 60947-2 mukaisesti20 kA Icu nimellisjännitteellä 125 V DC standardin EN/IEC 60947-2 mukaisesti15 kA Icu nimellisjännitteellä 220...240 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaisesti15000 A Icn nimellisjännitteellä 230...400 V AC 50/60 Hz standardin EN/IEC 60898-1 mukaisesti4.5 kA Icu nimellisjännitteellä 380...415 V AC 50/60 Hz IT standardin EN/IEC 60947-2 mukaisesti30 kA Icu nimellisjännitteellä 12 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaisesti |
| Soveltuvuus eristykseen: | Kyllä standardin IEC 60947-2 mukaisesti |
| Verkon taajuus: | 50/60 Hz |
|---|---|
| [Ue] nimelliskäyttöjännite: | 380...415 V AC 50/60 Hz125 V DC12 V DC220...240 V AC 50/60 Hz230...400 V AC 50/60 Hz130 V AC 50/60 Hz12 V AC 50/60 Hz |
| Magneettisen laukaisun raja: | 5...10 x In |
| [Ics] nimellinen huoltokatkaisukyky: | 15 kA 50 % standardin EN/IEC 60947-2 mukaisesti - 130 V AC 50/60 Hz7.5 kA 50 % standardin EN/IEC 60947-2 mukaisesti - 220...240 V AC 50/60 Hz2.25 kA 50 % standardin EN/IEC 60947-2 mukaisesti - 380...415 V AC 50/60 Hz7500 A 50 % standardin EN/IEC 60898-1 mukaisesti - 230...400 V AC 50/60 Hz20 kA 100 % standardin EN/IEC 60947-2 mukaisesti - 12 V DC15 kA 100 % standardin EN/IEC 60947-2 mukaisesti - 20 kA 100 % standardin EN/IEC 60947-2 mukaisesti - 125 V DC15 kA 50 % standardin EN/IEC 60947-2 mukaisesti - 12 V AC 50/60 Hz |
| Rajoitusluokka: | 3 standardin EN/IEC 60947-2 mukaisesti |
| [Ui] nimelliseristysjännite: | 500 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaisesti |
| [Uimp] nimellisimpulssikestojännite: | 6 kV standardin EN/IEC 60947-2 mukaisesti |
| Kosketinasennon ilmaisin: | Kyllä |
| Ohjaustyyppi: | Kytkin |
| Paikallinen merkinanto: | ON/OFF-ilmaisin |
| Asennustapa: | Kiinnitettävä |
| Asennusalusta: | 35 mm symmetrinen DIN-kisko |
| Kampakiskon ja jakelukappaleen yhteensopivuus: | EI |
| 9 mm:n jaot: | 3 |
| Korkeus: | 81 mm |
| Leveys: | 27 mm |
| Syvyys: | 73 mm |
| Tuotteen paino: | 0.205 kg |
| Väri: | Valkoinen |
| Mekaaninen kestävyys: | 20000 jaksoa |
| Sähköinen kestävyys: | 5000 jaksoa standardin IEC 60947-2 mukaisesti |
| Liitännät - liittimet: | Tunnelityyppiset liittimet1...50 mm² jäykkäTunnelityyppiset liittimet1.5...35 mm² joustava |
| Johdon kuorintapituus: | 15 mm |
| Kiristysmomentti: | 3.5 N.m |
| Vikavirtasuojaus: | Ilman |
| Yhteensopivuuskoodi: | C120 |
| Markkinasegmentti: | Pienet liiketilatAsuinrakennukset |
| Standardit: | EN/IEC 60947-2EN/IEC 60898-1 |
|---|---|
| Tuotesertifikaatit: | EAC |
| IP-suojausluokka: | IP20 standardin IEC 60529 mukaisesti |
| Saasteaste: | 3 standardin IEC 60947-2 mukaisesti |
| Ylijänniteluokka: | IV |
| Trooppisuus: | 2 standardin IEC 60068-1 mukaisesti |
| Suhteellinen kosteus: | 95 % 55 °C:ssa |
| Käyttökorkeus: | 2000 m |
| Ympäristön lämpötila käytön aikana: | -30...60 °C |
| Ympäristön lämpötila varastoinnin aikana: | -40...70 °C |
| Kestävän kehityksen tarjonta: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606480380198 |
|---|
