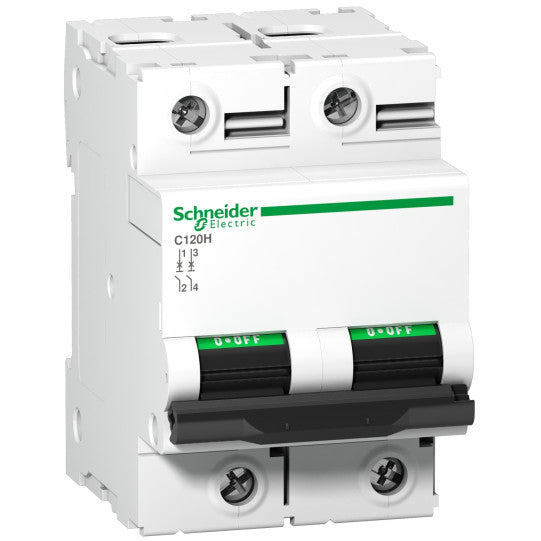

Pienoisautomaatti, Acti9 C120H, 2P, 100 A, C-käyrä, 15000 A (IEC 60898-1), 15 kA (IEC 60947-2) - A9N18458
SKU: A9N18458
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Pienoisautomaatti, Acti9 C120H, 2P, 100 A, C-käyrä, 15000 A (IEC 60898-1), 15 kA (IEC 60947-2) - A9N18458
KUVAUS
| Tuotevalikoima: | C120 |
|---|---|
| Tuoteperhe: | Acti 9 |
| Tuotteen nimi: | C120 |
| Tuotteen tai komponentin tyyppi: | Pienoisjohdonsuojakatkaisija |
| Laitteen lyhyt nimi: | C120H |
| Laitteen käyttö: | Jakelu |
| Napojen kuvaus: | 2P |
| Suojattujen napojen lukumäärä: | 2 |
| Nollajohdin: | Vasen |
| [In] nimellisvirta: | 100 A kohdassa 30 °C |
| Verkon tyyppi: | AC |
| Laukaisuyksikön tekniikka: | Lämpömagneettinen |
| Käyräkoodi: | C |
| Katkaisukykykoodi: | H |
| Katkaisukyky: | 15000 A Icn nimellisarvolla 230...400 V AC 50/60 Hz standardin EN/IEC 60898-110 kA Icu mukaisesti nimellisarvolla 440 V AC 50/60 Hz standardin EN/IEC 60947-215 kA Icu mukaisesti nimellisarvolla 15 kA Icu nimellisarvolla 380...415 V AC 50/60 Hz standardin EN/IEC 60947-230 kA Icu mukaisesti nimellisarvolla 220...240 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaisesti |
| Sopivuus erotukseen: | Kyllä standardin IEC 60947-2 mukaisesti |
| Verkon taajuus: | 50/60 Hz |
|---|---|
| [Ue] nimelliskäyttöjännite: | 380...415 V AC 50/60 Hz220...240 V AC 50/60 Hz440 V AC 50/60 Hz230...400 V AC 50/60 Hz |
| Magneettisen laukaisun raja-arvo: | 5...10 x In |
| [Ics] nimellinen huoltokatkaisukyky: | 7500 A 50 % standardin EN/IEC 60898-1 - 230...400 V AC 50/60 Hz5 kA 50 % standardin EN/IEC 60947-2 - 440 V AC 50/60 Hz15 kA 50 % standardin EN/IEC 60947-2 - 220...240 V AC 50/60 Hz7.5 kA 50 % standardin EN/IEC 60947-2 - 380...415 V AC 50/60 Hz15 kA 100 % standardin EN/IEC 60947-2 - mukaisesti |
| Rajoitusluokka: | 3 standardin EN/IEC 60947-2 mukaisesti |
| [Ui] nimelliseristysjännite: | 500 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaisesti |
| [Uimp] nimellinen impulssinkestojännite: | 6 kV standardin EN/IEC 60947-2 mukaisesti |
| Koskettimen asennon ilmaisin: | Kyllä |
| Ohjaustyyppi: | Vipukytkin |
| Paikallinen merkinanto: | PÄÄLLÄ/POIS PÄÄLTÄ-ilmaisin |
| Asennustapa: | Kiinnitettävä |
| Asennustuki: | 35 mm symmetrinen DIN-kisko |
| Yhteensopivuus koestuskiskon ja jakelulohkon kanssa: | EI |
| 9 mm:n jaot: | 6 |
| Korkeus: | 81 mm |
| Leveys: | 54 mm |
| Syvyys: | 73 mm |
| Tuotteen paino: | 0.41 kg |
| Väri: | Valkoinen |
| Mekaaninen kestävyys: | 20000 jaksoa |
| Sähköinen kestävyys: | 5000 jaksoa standardin IEC 60947-2 mukaisesti |
| Liitännät - liittimet: | Tunnelityyppiset liittimet1...50 mm² jäykkäTunnelityyppiset liittimet1.5...35 mm² taipuisa |
| Johdon kuorintapituus: | 15 mm |
| Kiristysmomentti: | 3.5 N.m |
| Maavuotosuojaus: | Erillinen lohko |
| Yhteensopivuuskoodi: | C120 |
| Markkinasegmentti: | Pieni kaupallinenAsuinrakennus |
| Standardit: | EN/IEC 60898-1EN/IEC 60947-2 |
|---|---|
| Tuotesertifikaatit: | EAC |
| IP-suojausaste: | IP20 standardin IEC 60529 mukaisesti |
| Saasteaste: | 3 standardin IEC 60947-2 mukaisesti |
| Ylijänniteluokka: | IV |
| Trooppisuus: | 2 standardin IEC 60068-1 mukaisesti |
| Suhteellinen kosteus: | 95 % kohdassa 55 °C |
| Käyttökorkeus: | 2000 m |
| Ympäristön käyttölämpötila: | -30...60 °C |
| Ympäristön varastointilämpötila: | -40...70 °C |
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606480380297 |
|---|
