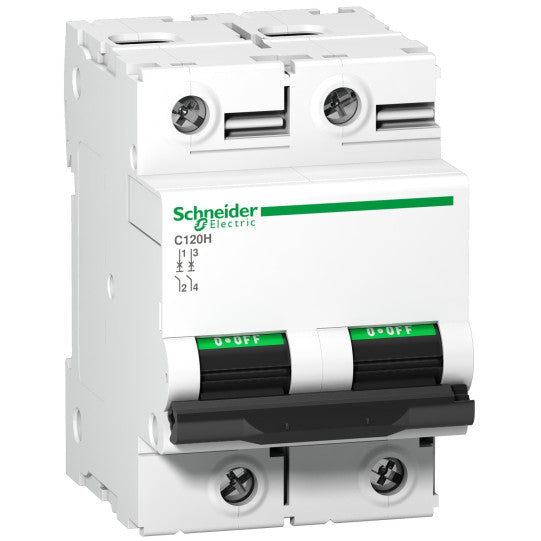

Pienoiskatkaisija, Acti9 C120H, 2P, 100 A, D-käyrä, 15000 A (IEC 60898-1), 15 kA (IEC 60947-2) - A9N18502
SKU: A9N18502
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Pienoiskatkaisija, Acti9 C120H, 2P, 100 A, D-käyrä, 15000 A (IEC 60898-1), 15 kA (IEC 60947-2) - A9N18502
KUVAUS
| Tuotevalikoima: | C120 |
|---|---|
| Tuotesarja: | Acti9 |
| Tuotteen nimi: | C120 |
| Tuotteen tai komponentin tyyppi: | Pienoisjohdonsuojakatkaisija |
| Laitteen lyhyt nimi: | C120H |
| Laitteen käyttökohde: | Jakelu |
| Napojen kuvaus: | 2P |
| Suojattujen napojen lukumäärä: | 2 |
| Nollan asento: | Vasen |
| [In] nimellisvirta: | 100 A kohdassa 30 °C |
| Verkon tyyppi: | AC |
| Laukaisuyksikön tekniikka: | Lämpömagneettinen |
| Käyräkoodi: | D |
| Katkaisukykykoodi: | H |
| Katkaisukyky: | 15000 A Icn kohdassa 230...400 V AC 50/60 Hz yhdenmukainen EN/IEC 60898-110 kA Icu kohdassa 440 V AC 50/60 Hz yhdenmukainen EN/IEC 60947-215 kA Icu kohdassa 15 kA Icu kohdassa 380...415 V AC 50/60 Hz yhdenmukainen EN/IEC 60947-230 kA Icu kohdassa 220...240 V AC 50/60 Hz yhdenmukainen EN/IEC 60947-2 |
| Soveltuvuus eristykseen: | Kyllä yhdenmukainen IEC 60947-2 |
| Verkkotaajuus: | 50/60 Hz |
|---|---|
| [Ue] nimelliskäyttöjännite: | 380...415 V AC 50/60 Hz220...240 V AC 50/60 Hz440 V AC 50/60 Hz230...400 V AC 50/60 Hz |
| Magneettisen laukaisun raja: | 10...14 x In |
| [Ics] nimellinen huoltokatkaisukyky: | 7500 A 50 % yhdenmukainen EN/IEC 60898-1 - 230...400 V AC 50/60 Hz5 kA 50 % yhdenmukainen EN/IEC 60947-2 - 440 V AC 50/60 Hz15 kA 50 % yhdenmukainen EN/IEC 60947-2 - 220...240 V AC 50/60 Hz7.5 kA 50 % yhdenmukainen EN/IEC 60947-2 - 380...415 V AC 50/60 Hz15 kA 100 % yhdenmukainen EN/IEC 60947-2 - |
| Rajoitusluokka: | 3 yhdenmukainen EN/IEC 60947-2 |
| [Ui] nimelliseristysjännite: | 500 V AC 50/60 Hz yhdenmukainen EN/IEC 60947-2 |
| [Uimp] nimellisimpulssi-jännitekesto: | 6 kV yhdenmukainen EN/IEC 60947-2 |
| Kosketinasennon osoitin: | Kyllä |
| Ohjaustyyppi: | Vaihtaa |
| Paikallinen merkinanto: | ON/OFF-osoitus |
| Asennustapa: | Kiinnitettävä |
| Asennustuki: | 35 mm symmetrinen DIN-kisko |
| Kiskon ja jakoblokin yhteensopivuus: | EI |
| Liitäntäväli: | 27 mm vaiheiden välillä |
| 9 mm:n jaot: | 6 |
| Korkeus: | 81 mm |
| Leveys: | 54 mm |
| Syvyys: | 73 mm |
| Nettopaino: | 0.41 kg |
| Väri: | Valkoinen |
| Mekaaninen kestävyys: | 20000 jaksoa |
| Sähköinen kestävyys: | 5000 jaksoa yhdenmukainen IEC 60947-2 |
| Liitännät - liittimet: | Tunnelityyppiset liittimet1...50 mm² jäykkäTunnelityyppiset liittimet1.5...35 mm² joustava |
| Johdon kuorintapituus: | 15 mm |
| Kiristysmomentti: | 3.5 N.m |
| Maavuotosuojaus: | Erillinen lohko |
| Yhteensopivuuskoodi: | C120 |
| Markkinasegmentti: | Pieni kaupallinenAsuinrakennus |
| Standardit: | EN/IEC 60898-1EN/IEC 60947-2 |
|---|---|
| Tuotesertifikaatit: | EAC |
| IP-suojausluokka: | IP20 yhdenmukainen IEC 60529 |
| Saasteaste: | 3 yhdenmukainen IEC 60947-2 |
| Ylijänniteluokka: | IV |
| Tropikoituminen: | 2 yhdenmukainen IEC 60068-1 |
| Suhteellinen kosteus: | 95 % kohdassa 55 °C |
| Käyttökorkeus: | 2000 m |
| Ympäristön ilman lämpötila käytössä: | -30...60 °C |
| Ympäristön ilman lämpötila varastoinnissa: | -40...70 °C |
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| Yksikön pakkaustyyppi 1: | PCENumber of Units in Package 1 |
| EAN-koodi: | 3606480380730 |
|---|
