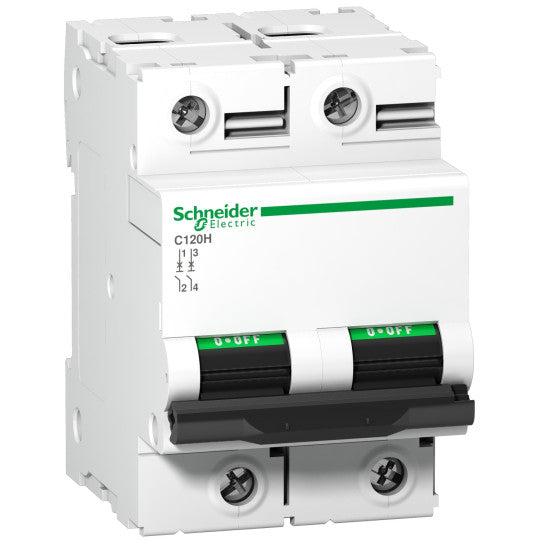

Pienoisautomaatti, Acti9 C120H, 2P, 125 A, D-käyrä, 15000 A (IEC 60898-1), 15 kA (IEC 60947-2) - A9N18503
SKU: A9N18503
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Pienoisautomaatti, Acti9 C120H, 2P, 125 A, D-käyrä, 15000 A (IEC 60898-1), 15 kA (IEC 60947-2) - A9N18503
KUVAUS
| Tuotevalikoima: | C120 |
|---|---|
| Tuoteperhe: | Acti9 |
| Tuotteen nimi: | C120 |
| Tuotteen tai komponentin tyyppi: | Johdonsuojakatkaisija |
| Laitteen lyhyt nimi: | C120H |
| Laitteen käyttökohde: | Jakelu |
| Napojen kuvaus: | 2P |
| Suojattujen napojen lukumäärä: | 2 |
| Nollapisteen sijainti: | Vasen |
| [In] nimellisvirta: | 125 A at 30 °C |
| Verkon tyyppi: | AC |
| Laukaisuyksikön tekniikka: | Lämpömagneettinen |
| Käyräkoodi: | D |
| Katkaisukyvyn koodi: | H |
| Katkaisukyky: | 15000 A Icn at 230...400 V AC 50/60 Hz conforming to EN/IEC 60898-110 kA Icu at 440 V AC 50/60 Hz conforming to EN/IEC 60947-215 kA Icu at 15 kA Icu at 380...415 V AC 50/60 Hz conforming to EN/IEC 60947-230 kA Icu at 220...240 V AC 50/60 Hz conforming to EN/IEC 60947-2 |
| Soveltuvuus eristykseen: | Kyllä standardin IEC 60947-2 mukainen |
| Verkon taajuus: | 50/60 Hz |
|---|---|
| [Ue] nimelliskäyttöjännite: | 380...415 V AC 50/60 Hz220...240 V AC 50/60 Hz440 V AC 50/60 Hz230...400 V AC 50/60 Hz |
| Magneettisen laukaisun raja-arvo: | 10...14 x In |
| [Ics] nimellinen käyttökatkaisukyky: | 7500 A 50 % conforming to EN/IEC 60898-1 - 230...400 V AC 50/60 Hz5 kA 50 % conforming to EN/IEC 60947-2 - 440 V AC 50/60 Hz15 kA 50 % conforming to EN/IEC 60947-2 - 220...240 V AC 50/60 Hz7.5 kA 50 % conforming to EN/IEC 60947-2 - 380...415 V AC 50/60 Hz15 kA 100 % conforming to EN/IEC 60947-2 - |
| Rajoitusluokka: | 3 standardin EN/IEC 60947-2 mukainen |
| [Ui] nimelliseristysjännite: | 500 V AC 50/60 Hz standardin EN/IEC 60947-2 mukainen |
| [Uimp] nimellisimpulssi kestojännite: | 6 kV standardin EN/IEC 60947-2 mukainen |
| Kosketin-asennon merkkivalo: | Kyllä |
| Ohjaustyyppi: | Vaihtokytkin |
| Paikallinen signaalointi: | ON/OFF-ilmaisin |
| Asennustapa: | Clip-on |
| Asennustuki: | 35 mm symmetrinen DIN-kisko |
| Kiskon ja jakoblokin yhteensopivuus: | EI |
| Kytkentäväli: | 27 mm vaiheiden välillä |
| 9 mm:n jaot: | 6 |
| Korkeus: | 81 mm |
| Leveys: | 54 mm |
| Syvyys: | 73 mm |
| Nettopaino: | 0.41 kg |
| Väri: | Valkoinen |
| Mekaaninen kestävyys: | 20000 jaksoa |
| Sähköinen kestävyys: | 5000 jaksoa standardin IEC 60947-2 mukainen |
| Liitännät - liittimet: | Tunneliliittimet1...50 mm² jäykkäTunneliliittimet1.5...35 mm² joustava |
| Johdon kuorintapituus: | 15 mm |
| Kiristysmomentti: | 3.5 N.m |
| Maavuotosuojaus: | Erillinen lohko |
| Yhteensopivuuskoodi: | C120 |
| Markkinasegmentti: | AsuinrakennusPieni kaupallinen |
| Standardit: | EN/IEC 60947-2EN/IEC 60898-1 |
|---|---|
| Tuotesertifikaatit: | EAC |
| IP-suojausaste: | IP20 standardin IEC 60529 mukainen |
| Saastumisaste: | 3 standardin IEC 60947-2 mukainen |
| Ylijänniteluokka: | IV |
| Tropikointi: | 2 standardin IEC 60068-1 mukainen |
| Suhteellinen kosteus: | 95 % 55 °C:ssa |
| Käyttökorkeus: | 2000 m |
| Ympäristön käyttölämpötila: | -30...60 °C |
| Ympäristön varastointilämpötila: | -40...70 °C |
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| Pakkauksen tyyppi 1: | PCENumber of Units in Package 1 |
| EAN-koodi: | 3606480380747 |
|---|
