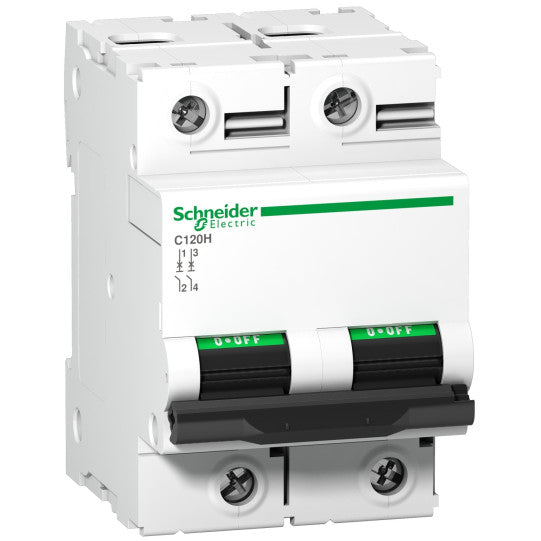

Pienoissuojakatkaisija, Acti9 C120H, 2P, 63 A, D-käyrä, 15000 A (IEC 60898-1), 15 kA (IEC 60947-2) - A9N18500
SKU: A9N18500
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Pienoissuojakatkaisija, Acti9 C120H, 2P, 63 A, D-käyrä, 15000 A (IEC 60898-1), 15 kA (IEC 60947-2) - A9N18500
KUVAUS
| Tuotevalikoima: | C120 |
|---|---|
| Mallisto: | Acti9 |
| Tuotteen nimi: | C120 |
| Tuotteen tai komponentin tyyppi: | Pienoisjohdonsuojakatkaisija |
| Laitteen lyhyt nimi: | C120H |
| Laitteen käyttötarkoitus: | Jakelu |
| Napojen kuvaus: | 2P |
| Suojattujen napojen lukumäärä: | 2 |
| Nollapiste: | Vasen |
| [In] nimellisvirta: | 63 A 30 °C:ssa |
| Verkon tyyppi: | AC |
| Laukaisuyksikön tekniikka: | Lämpömagneettinen |
| Käyrätyyppi: | D |
| Katkaisukykykoodi: | H |
| Katkaisukyky: | 15000 A Icn 230...400 V AC 50/60 Hz standardin EN/IEC 60898-1 mukaisesti10 kA Icu 440 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaisesti15 kA Icu 15 kA Icu 380...415 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaisesti30 kA Icu 220...240 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaisesti |
| Soveltuvuus eristykseen: | Kyllä standardin IEC 60947-2 mukaisesti |
| Verkon taajuus: | 50/60 Hz |
|---|---|
| [Ue] nimelliskäyttöjännite: | 380...415 V AC 50/60 Hz220...240 V AC 50/60 Hz440 V AC 50/60 Hz230...400 V AC 50/60 Hz |
| Magneettisen laukaisun raja: | 10...14 x In |
| [Ics] nimelliskäyttökatkaisukyky: | 7500 A 50 % standardin EN/IEC 60898-1 mukaisesti - 230...400 V AC 50/60 Hz5 kA 50 % standardin EN/IEC 60947-2 mukaisesti - 440 V AC 50/60 Hz15 kA 50 % standardin EN/IEC 60947-2 mukaisesti - 220...240 V AC 50/60 Hz7.5 kA 50 % standardin EN/IEC 60947-2 mukaisesti - 380...415 V AC 50/60 Hz15 kA 100 % standardin EN/IEC 60947-2 mukaisesti - |
| Rajoitusluokka: | 3 standardin EN/IEC 60947-2 mukaisesti |
| [Ui] nimelliseristysjännite: | 500 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaisesti |
| [Uimp] nimellisimpulssijännite: | 6 kV standardin EN/IEC 60947-2 mukaisesti |
| Kosketinasennon osoitin: | Kyllä |
| Ohjauksen tyyppi: | Kytkin |
| Paikallinen signalointi: | PÄÄLLÄ/POIS PÄÄLTÄ-ilmaisin |
| Asennustapa: | Kiinnitettävä |
| Asennustuki: | 35 mm symmetrinen DIN-kisko |
| Kiskokamman ja jakelulohkon yhteensopivuus: | KYLLÄ |
| Liitäntäetäisyys: | 27 mm vaiheiden välillä |
| 9 mm:n jaot: | 6 |
| Korkeus: | 81 mm |
| Leveys: | 54 mm |
| Syvyys: | 73 mm |
| Nettopaino: | 0.41 kg |
| Väri: | Valkoinen |
| Mekaaninen kestävyys: | 20000 jaksoa |
| Sähköinen kestävyys: | 10000 jaksoa standardin IEC 60947-2 mukaisesti |
| Liitännät - liittimet: | Tunneliliittimet1...50 mm² jäykkäTunneliliittimet1.5...35 mm² taipuisa |
| Johdon kuorintapituus: | 15 mm |
| Kiristysmomentti: | 3.5 N.m |
| Maavuotosuojaus: | Erillinen lohko |
| Yhteensopivuuskoodi: | C120 |
| Markkinasegmentti: | AsuinrakennuksetPieni liiketila |
| Standardit: | EN/IEC 60898-1EN/IEC 60947-2 |
|---|---|
| Tuotesertifikaatit: | EAC |
| IP-suojausluokka: | IP20 standardin IEC 60529 mukaisesti |
| Saasteaste: | 3 standardin IEC 60947-2 mukaisesti |
| Ylijänniteluokka: | IV |
| Trooppistus: | 2 standardin IEC 60068-1 mukaisesti |
| Suhteellinen kosteus: | 95 % 55 °C:ssa |
| Käyttökorkeus: | 2000 m |
| Ympäristön ilman lämpötila käytössä: | -30...60 °C |
| Ympäristön ilman lämpötila varastoinnissa: | -40...70 °C |
| Kestävän kehityksen tarjoustila: | Green Premium -tuoteREACh-asetus |
| Pakkauksen yksikkötyyppi 1: | PCENumero yksikköä pakkauksessa 1 |
| EAN-koodi: | 3606480380716 |
|---|
