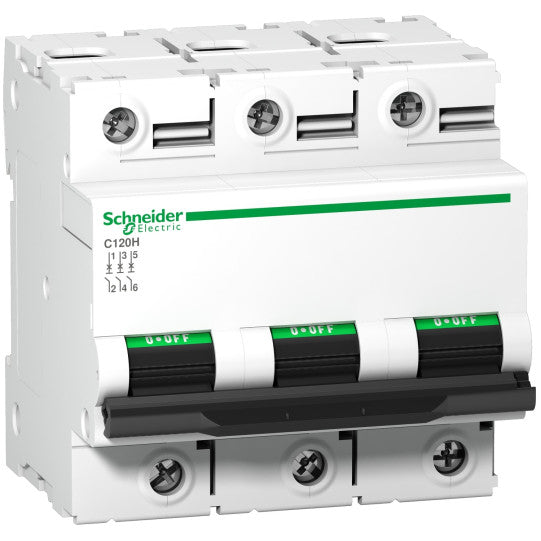

Pienoissuojakatkaisija, Acti9 C120H, 3P, 100 A, D-käyrä, 15000 A (IEC 60898-1), 15 kA (IEC 60947-2) - A9N18513
SKU: A9N18513
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Pienoissuojakatkaisija, Acti9 C120H, 3P, 100 A, D-käyrä, 15000 A (IEC 60898-1), 15 kA (IEC 60947-2) - A9N18513
KUVAUS
| Tuotesarja: | C120 |
|---|---|
| Tuotevalikoima: | Acti 9 |
| Tuotteen nimi: | C120 |
| Tuote tai komponenttityyppi: | Johdonsuojakatkaisija |
| Laitteen lyhyt nimi: | C120H |
| Laitteen käyttökohde: | Jakelu |
| Napojen kuvaus: | 3P |
| Suojattujen napojen määrä: | 3 |
| [In] nimellisvirta: | 100 A kohdassa 30 °C |
| Verkon tyyppi: | AC |
| Laukaisuyksikön tekniikka: | Lämpömagneettinen |
| Käyräkoodi: | D |
| Katkaisukyvyn koodi: | H |
| Katkaisukyky: | 15000 A Icn 230...400 V AC 50/60 Hz standardin EN/IEC 60898-1 mukaisesti10 kA Icu 440 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaisesti15 kA Icu 380...415 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaisesti30 kA Icu 220...240 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaisesti15 kA Icu |
| Soveltuvuus erottamiseen: | Kyllä standardin IEC 60947-2 mukaisesti |
| Verkon taajuus: | 50/60 Hz |
|---|---|
| [Ue] nimellistoimintajännite: | 380...415 V AC 50/60 Hz220...240 V AC 50/60 Hz440 V AC 50/60 Hz230...400 V AC 50/60 Hz |
| Magneettisen laukaisun raja: | 10...14 x In |
| [Ics] nimellinen käyttökatkaisukyky: | 7500 A 50 % standardin EN/IEC 60898-1 mukaisesti - 230...400 V AC 50/60 Hz5 kA 50 % standardin EN/IEC 60947-2 mukaisesti - 440 V AC 50/60 Hz15 kA 50 % standardin EN/IEC 60947-2 mukaisesti - 220...240 V AC 50/60 Hz7,5 kA 50 % standardin EN/IEC 60947-2 mukaisesti - 380...415 V AC 50/60 Hz15 kA 100 % standardin EN/IEC 60947-2 mukaisesti - |
| Rajoitusluokka: | 3 standardin EN/IEC 60947-2 mukaisesti |
| [Ui] nimelliseristysjännite: | 500 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaisesti |
| [Uimp] nimellisimpulssikestojännite: | 6 kV standardin EN/IEC 60947-2 mukaisesti |
| Kosketinasennon osoitin: | Kyllä |
| Ohjaustyyppi: | Vipu |
| Paikallinen signalointi: | ON/OFF-ilmaisin |
| Asennustapa: | Kiinnitettävä |
| Asennustuki: | 35 mm symmetrinen DIN-kisko |
| Kiskon ja jakelulohkon yhteensopivuus: | EI |
| 9 mm:n jaot: | 9 |
| Korkeus: | 81 mm |
| Leveys: | 81 mm |
| Syvyys: | 73 mm |
| Tuotteen paino: | 0,615 kg |
| Väri: | Valkoinen |
| Mekaaninen kestävyys: | 20000 jaksoa |
| Sähköinen kestävyys: | 5000 jaksoa standardin IEC 60947-2 mukaisesti |
| Liitännät - navat: | Tunnelityyppiset liittimet1...50 mm² jäykkäTunnelityyppiset liittimet1.5...35 mm² taipuisa |
| Johdon kuorintapituus: | 15 mm |
| Kiristysmomentti: | 3,5 N.m |
| Vikavirtasuojaus: | Erillinen lohko |
| Yhteensopivuuskoodi: | C120 |
| Markkinasegmentti: | Pieni kaupallinenAsuinrakennus |
| Standardit: | EN/IEC 60898-1EN/IEC 60947-2 |
|---|---|
| Tuotesertifikaatit: | EAC |
| IP-suojausluokka: | IP20 standardin IEC 60529 mukaisesti |
| Saasteaste: | 3 standardin IEC 60947-2 mukaisesti |
| Ylijänniteluokka: | IV |
| Trooppisuus: | 2 standardin IEC 60068-1 mukaisesti |
| Suhteellinen kosteus: | 95 % lämpötilassa 55 °C |
| Käyttökorkeus: | 2000 m |
| Ympäristön lämpötila käyttöä varten: | -30...60 °C |
| Ympäristön lämpötila varastointia varten: | -40...70 °C |
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606480380846 |
|---|
