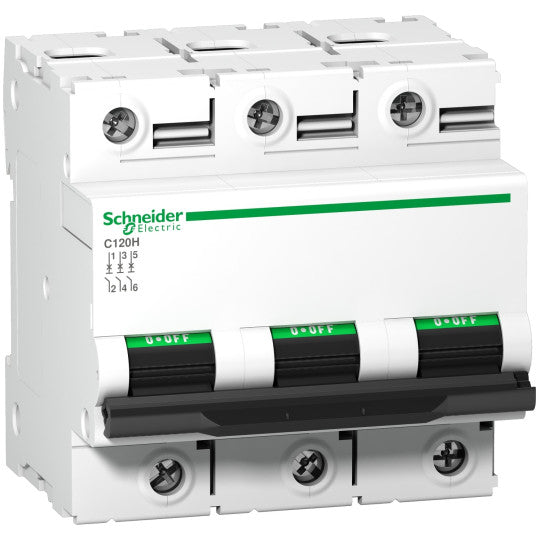

Pienoisautomaatti, Acti9 C120H, 3P, 125 A, C-käyrä, 15000 A (IEC 60898-1), 15 kA (IEC 60947-2) - A9N18470
SKU: A9N18470
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Pienoisautomaatti, Acti9 C120H, 3P, 125 A, C-käyrä, 15000 A (IEC 60898-1), 15 kA (IEC 60947-2) - A9N18470
KUVAUS
| Tuotevalikoima: | C120 |
|---|---|
| Tuoteperhe: | Acti 9 |
| Tuotteen nimi: | C120 |
| Tuotteen tai komponentin tyyppi: | Pienoisjohdonsuojakatkaisija |
| Laitteen lyhyt nimi: | C120H |
| Laitteen käyttö: | Jakelu |
| Napojen kuvaus: | 3P |
| Suojattujen napojen lukumäärä: | 3 |
| [In] nimellisvirta: | 125 A at 30 °C |
| Verkon tyyppi: | AC |
| Laukaisuyksikön tekniikka: | Lämpömagneettinen |
| Käyräkoodi: | C |
| Katkaisukyvyn koodi: | H |
| Katkaisukyky: | 15000 A Icn at 230...400 V AC 50/60 Hz conforming to EN/IEC 60898-110 kA Icu at 440 V AC 50/60 Hz conforming to EN/IEC 60947-215 kA Icu at 380...415 V AC 50/60 Hz conforming to EN/IEC 60947-230 kA Icu at 220...240 V AC 50/60 Hz conforming to EN/IEC 60947-215 kA Icu at |
| Soveltuvuus eristykseen: | Yes conforming to IEC 60947-2 |
| Verkkotaajuus: | 50/60 Hz |
|---|---|
| [Ue] nimelliskäyttöjännite: | 380...415 V AC 50/60 Hz220...240 V AC 50/60 Hz440 V AC 50/60 Hz230...400 V AC 50/60 Hz |
| Magneettisen laukaisun raja: | 5...10 x In |
| [Ics] nimellinen huoltokatkaisukyky: | 7500 A 50 % conforming to EN/IEC 60898-1 - 230...400 V AC 50/60 Hz5 kA 50 % conforming to EN/IEC 60947-2 - 440 V AC 50/60 Hz15 kA 50 % conforming to EN/IEC 60947-2 - 220...240 V AC 50/60 Hz7.5 kA 50 % conforming to EN/IEC 60947-2 - 380...415 V AC 50/60 Hz15 kA 100 % conforming to EN/IEC 60947-2 - |
| Rajoitusluokka: | 3 conforming to EN/IEC 60947-2 |
| [Ui] nimelliseristysjännite: | 500 V AC 50/60 Hz conforming to EN/IEC 60947-2 |
| [Uimp] nimellisimpussinsietojännite: | 6 kV conforming to EN/IEC 60947-2 |
| Kosketuskohdan osoitin: | Kyllä |
| Ohjaustyyppi: | Kytkin |
| Paikallinen merkinanto: | ON/OFF-ilmaisin |
| Asennustapa: | Klipsikiinnitys |
| Kiinnitystuki: | 35 mm:n symmetrinen DIN-kisko |
| Kiskon ja jakolohkon yhteensopivuus: | NO |
| 9 mm:n jaot: | 9 |
| Korkeus: | 81 mm |
| Leveys: | 81 mm |
| Syvyys: | 73 mm |
| Tuotteen paino: | 0.615 kg |
| Väri: | Valkoinen |
| Mekaaninen kestävyys: | 20000 jaksoa |
| Sähköinen kestävyys: | 5000 jaksoa IEC 60947-2 -standardin mukaisesti |
| Liitännät - riviliittimet: | Tunnelityyppiset liittimet1...50 mm² jäykkäTunnelityyppiset liittimet1.5...35 mm² joustava |
| Johdon kuorintapituus: | 15 mm |
| Kiristysmomentti: | 3.5 N.m |
| Maavuotosuojaus: | Erillinen lohko |
| Yhteensopivuuskoodi: | C120 |
| Markkinasegmentti: | AsuinrakennusPieni kaupallinen |
| Standardit: | EN/IEC 60898-1EN/IEC 60947-2 |
|---|---|
| Tuotesertifikaatit: | EAC |
| IP-suojausluokka: | IP20 conforming to IEC 60529 |
| Saasteaste: | 3 conforming to IEC 60947-2 |
| Ylijänniteluokka: | IV |
| Tropikalisaatio: | 2 conforming to IEC 60068-1 |
| Suhteellinen kosteus: | 95 % at 55 °C |
| Käyttökorkeus: | 2000 m |
| Ympäristön ilman lämpötila käytön aikana: | -30...60 °C |
| Ympäristön ilman lämpötila varastoinnin aikana: | -40...70 °C |
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606480380419 |
|---|
