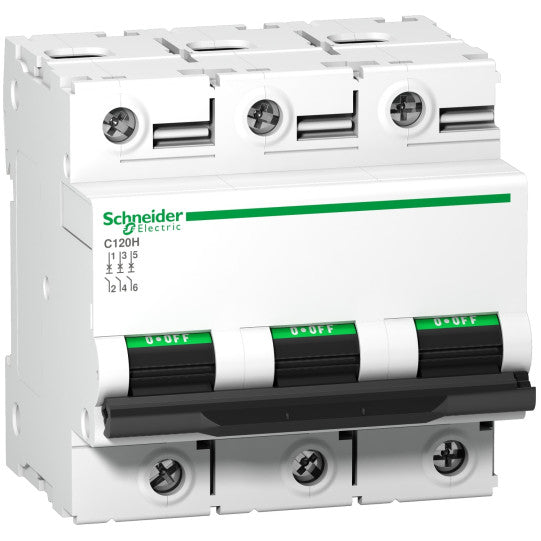

Pienoisautomaattisulake, Acti9 C120H, 3P, 80 A, B-käyrä, 15000 A (IEC 60898-1), 15 kA (IEC 60947-2) - A9N18424
SKU: A9N18424
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Pienoisautomaattisulake, Acti9 C120H, 3P, 80 A, B-käyrä, 15000 A (IEC 60898-1), 15 kA (IEC 60947-2) - A9N18424
KUVAUS
| Tuotevalikoima: | C120 |
|---|---|
| Sarja: | Acti9 |
| Tuotteen nimi: | C120 |
| Tuote tai komponenttityyppi: | Pienoisjohdonsuojakatkaisija |
| Laitteen lyhyt nimi: | C120H |
| Laitesovellus: | Jakelu |
| Napojen kuvaus: | 3P |
| Suojattujen napojen lukumäärä: | 3 |
| [In] nimellisvirta: | 80 A kohdassa 30 °C |
| Verkon tyyppi: | AC |
| Laukaisuyksikön tekniikka: | Lämpömagneettinen |
| Käyräkoodi: | B |
| Katkaisukykykoodi: | H |
| Katkaisukyky: | 15000 A Icn kohdassa 230...400 V AC 50/60 Hz standardin EN/IEC 60898-1 mukaisesti10 kA Icu kohdassa 440 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaisesti15 kA Icu kohdassa 380...415 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaisesti30 kA Icu kohdassa 220...240 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaisesti15 kA Icu kohdassa |
| Soveltuvuus eristykseen: | Kyllä standardin IEC 60947-2 mukaisesti |
| Verkon taajuus: | 50/60 Hz |
|---|---|
| [Ue] nimelliskäyttöjännite: | 380...415 V AC 50/60 Hz220...240 V AC 50/60 Hz440 V AC 50/60 Hz230...400 V AC 50/60 Hz |
| Magneettinen laukaisuraja: | 3...5 x In |
| [Ics] nimellinen käyttökatkaisukyky: | 7500 A 50 % standardin EN/IEC 60898-1 mukaisesti - 230...400 V AC 50/60 Hz5 kA 50 % standardin EN/IEC 60947-2 mukaisesti - 440 V AC 50/60 Hz15 kA 50 % standardin EN/IEC 60947-2 mukaisesti - 220...240 V AC 50/60 Hz7.5 kA 50 % standardin EN/IEC 60947-2 mukaisesti - 380...415 V AC 50/60 Hz15 kA 100 % standardin EN/IEC 60947-2 mukaisesti - |
| Rajoitusluokka: | 3 standardin EN/IEC 60947-2 mukaisesti |
| [Ui] nimelliseristysjännite: | 500 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaisesti |
| [Uimp] nimellinen impulssijännitekesto: | 6 kV standardin EN/IEC 60947-2 mukaisesti |
| Kosketinasennon ilmaisin: | Kyllä |
| Ohjaustyyppi: | Vipu |
| Paikallinen signalointi: | PÄÄLLÄ/POIS PÄÄLTÄ-ilmaisin |
| Asennustila: | Kiinni napsautettava |
| Asennustuki: | 35 mm symmetrinen DIN-kisko |
| Kiskokamman ja jakelukappaleen yhteensopivuus: | KYLLÄ |
| Liitännän väli: | 27 mm vaiheiden välillä |
| 9 mm:n jaot: | 9 |
| Korkeus: | 81 mm |
| Leveys: | 81 mm |
| Syvyys: | 73 mm |
| Nettopaino: | 0,615 kg |
| Väri: | Valkoinen |
| Mekaaninen kestävyys: | 20000 jaksoa |
| Sähköinen kestävyys: | 5000 jaksoa standardin IEC 60947-2 mukaisesti |
| Lukitusoptioiden kuvaus: | Kahva lukittavissa kaapelin halkaisijalla 0,7 mm POIS PÄÄLTÄ- tai PÄÄLLÄ-asennossa |
| Liitännät - liittimet: | Tunnelityyppiset liittimet1...50 mm² jäykkäTunnelityyppiset liittimet1,5...35 mm² joustava |
| Johdon kuorintapituus: | 15 mm |
| Kiristysmomentti: | 3,5 N.m |
| Maavuotosuojaus: | Erillinen lohko |
| Yhteensopivuuskoodi: | C120 |
| Markkinasegmentti: | Pieni kaupallinenAsuinrakennukset |
| Standardit: | EN/IEC 60947-2EN/IEC 60898-1 |
|---|---|
| Tuotesertifikaatit: | EAC |
| IP-suojausluokka: | IP20 standardin IEC 60529 mukaisesti |
| Saastumisaste: | 3 standardin IEC 60947-2 mukaisesti |
| Ylijänniteluokka: | IV |
| Tropikalisaatio: | 2 standardin IEC 60068-1 mukaisesti |
| Suhteellinen kosteus: | 95 % kohdassa 55 °C |
| Käyttökorkeus: | 2000 m |
| Ympäristön ilman lämpötila käytössä: | -30...60 °C |
| Ympäristön ilman lämpötila varastoinnissa: | -40...70 °C |
| Kestävän tarjouksen tila: | Green Premium -tuoteREACh-asetus |
| Pakkauksen 1 yksikkötyyppi: | PCENumber of Units in Package 1 |
| EAN-koodi: | 3606480379956 |
|---|
