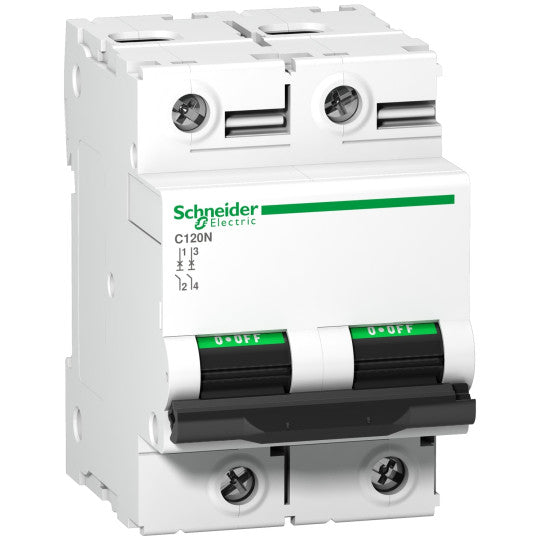

Pienoisjohdonsuojakatkaisija, Acti9 C120N, 2P, 80 A, D-käyrä, 10000 A (IEC 60898-1), 10 kA (IEC 60947-2) - A9N18383
SKU: A9N18383
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Pienoisjohdonsuojakatkaisija, Acti9 C120N, 2P, 80 A, D-käyrä, 10000 A (IEC 60898-1), 10 kA (IEC 60947-2) - A9N18383
KUVAUS
| Tuotevalikoima: | C120 |
|---|---|
| Tuotesarja: | Acti 9 |
| Tuotteen nimi: | C120 |
| Tuote- tai komponenttityyppi: | Johdonsuojakatkaisin |
| Laitteen lyhyt nimi: | C120N |
| Laitesovellus: | Jakelu |
| Napojen kuvaus: | 2P |
| Suojattujen napojen lukumäärä: | 2 |
| Nollajohtimen sijainti: | Vasen |
| [In] nimellisvirta: | 80 A (30 °C:ssa) |
| Verkkotyyppi: | AC |
| Laukaisuyksikön tekniikka: | Lämpömagneettinen |
| Käyräkoodi: | D |
| Katkaisukyvyn koodi: | N |
| Katkaisukyky: | 10000 A Icn (230...400 V AC 50/60 Hz standardin EN/IEC 60898-1 mukaisesti)6 kA Icu (440 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaisesti)10 kA Icu (20 kA Icu (220...240 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaisesti))10 kA Icu (380...415 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaisesti) |
| Soveltuvuus erottamiseen: | Kyllä standardin IEC 60947-2 mukaisesti |
| Verkkotaajuus: | 50/60 Hz |
|---|---|
| [Ue] nimelliskäyttöjännite: | 380...415 V AC 50/60 Hz220...240 V AC 50/60 Hz440 V AC 50/60 Hz230...400 V AC 50/60 Hz |
| Magneettinen laukaisuraja: | 10...14 x In |
| [Ics] nimellinen huollon katkaisukyky: | 7500 A 75 % standardin EN/IEC 60898-1 mukaisesti - 230...400 V AC 50/60 Hz4.5 kA 75 % standardin EN/IEC 60947-2 mukaisesti - 440 V AC 50/60 Hz7.5 kA 75 % standardin EN/IEC 60947-2 mukaisesti - 380...415 V AC 50/60 Hz15 kA 75 % standardin EN/IEC 60947-2 mukaisesti - 220...240 V AC 50/60 Hz10 kA 100 % standardin EN/IEC 60947-2 mukaisesti - |
| Rajoitusluokka: | 3 standardin EN/IEC 60947-2 mukaisesti |
| [Ui] nimelliseristysjännite: | 500 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaisesti |
| [Uimp] nimellinen impulssinkestojännite: | 6 kV standardin EN/IEC 60947-2 mukaisesti |
| Kosketintilan merkkivalo: | Kyllä |
| Ohjaustyyppi: | Vipukytkin |
| Paikallinen signaali: | PÄÄLLÄ/POIS PÄÄLTÄ-ilmaisin |
| Kiinnitystapa: | Pikakiinnitys |
| Kiinnitystuki: | 35 mm symmetrinen DIN-kisko |
| Kiskokampojen ja jakoblokin yhteensopivuus: | KYLLÄ |
| 9 mm:n jaot: | 6 |
| Korkeus: | 81 mm |
| Leveys: | 54 mm |
| Syvyys: | 73 mm |
| Tuotteen paino: | 0.41 kg |
| Väri: | Valkoinen |
| Mekaaninen kestävyys: | 20000 jaksoa |
| Sähköinen kestävyys: | 5000 jaksoa standardin IEC 60947-2 mukaisesti |
| Liitännät - liittimet: | Tunnelityyppiset liittimet1...50 mm² jäykkäTunnelityyppiset liittimet1.5...35 mm² joustava |
| Johdon kuorintapituus: | 15 mm |
| Kiristysmomentti: | 3.5 N.m |
| Maavuotosuojaus: | Erillinen lohko |
| Yhteensopivuuskoodi: | C120 |
| Markkinasegmentti: | AsuinrakennuksetPieni liiketila |
| Standardit: | EN/IEC 60947-2EN/IEC 60898-1 |
|---|---|
| Tuotesertifikaatit: | EAC |
| IP-suojausaste: | IP20 standardin IEC 60529 mukaisesti |
| Saasteaste: | 3 standardin IEC 60947-2 mukaisesti |
| Ylijänniteluokka: | IV |
| Trooppistus: | 2 standardin IEC 60068-1 mukaisesti |
| Suhteellinen kosteus: | 95 % (55 °C:ssa) |
| Käyttökorkeus: | 2000 m |
| Ympäristön käyttölämpötila: | -25...70 °C |
| Ympäristön varastointilämpötila: | -40...85 °C |
| Kestävän kehityksen tarjous: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606480379543 |
|---|
