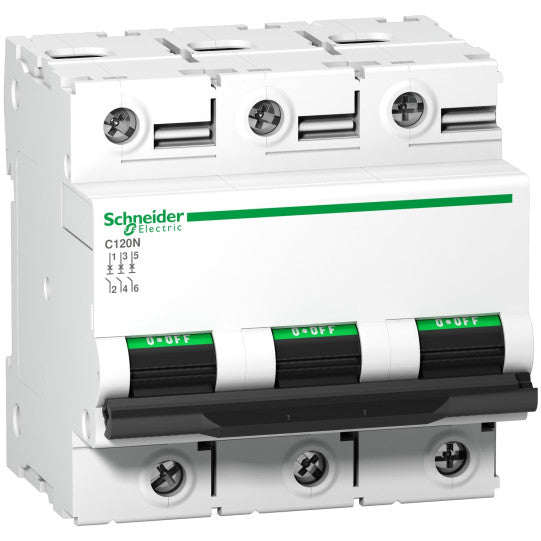

Pienoisautomaatti, Acti9 C120N, 3P, 100 A, C-käyrä, 10000 A (IEC 60898-1), 10 kA (IEC 60947-2) - A9N18367
SKU: A9N18367
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Pienoisautomaatti, Acti9 C120N, 3P, 100 A, C-käyrä, 10000 A (IEC 60898-1), 10 kA (IEC 60947-2) - A9N18367
KUVAUS
| Tuotevalikoima: | C120 |
|---|---|
| Tuoteperhe: | Acti 9 |
| Tuotteen nimi: | C120 |
| Tuotteen tai komponentin tyyppi: | Pienoisjohdonsuojakatkaisija |
| Laitteen lyhyt nimi: | C120N |
| Laitteen käyttökohde: | Jakelu |
| Navan kuvaus: | 3P |
| Suojattujen napojen lukumäärä: | 3 |
| [In] nimellisvirta: | 100 A kohdassa 30 °C |
| Verkon tyyppi: | AC |
| Laukaisuyksikön tekniikka: | Lämpömagneettinen |
| Käyräkoodi: | C |
| Katkaisukykykoodi: | N |
| Katkaisukyky: | 10000 A Icn kohdassa 230...400 V AC 50/60 Hz standardin EN/IEC 60898-16 kA Icu mukaisesti kohdassa 440 V AC 50/60 Hz standardin EN/IEC 60947-220 kA Icu mukaisesti kohdassa 220...240 V AC 50/60 Hz standardin EN/IEC 60947-210 kA Icu mukaisesti kohdassa 380...415 V AC 50/60 Hz standardin EN/IEC 60947-210 kA Icu mukaisesti kohdassa |
| Soveltuvuus eristykseen: | Kyllä standardin IEC 60947-2 mukaisesti |
| Verkkotaajuus: | 50/60 Hz |
|---|---|
| [Ue] nimelliskäyttöjännite: | 380...415 V AC 50/60 Hz220...240 V AC 50/60 Hz440 V AC 50/60 Hz230...400 V AC 50/60 Hz |
| Magneettisen laukaisun raja: | 5...10 x In |
| [Ics] nimellinen palvelukatkaisukyky: | 7500 A 75 % standardin EN/IEC 60898-1 - 230...400 V AC 50/60 Hz mukaisesti4.5 kA 75 % standardin EN/IEC 60947-2 - 440 V AC 50/60 Hz mukaisesti7.5 kA 75 % standardin EN/IEC 60947-2 - 380...415 V AC 50/60 Hz mukaisesti15 kA 75 % standardin EN/IEC 60947-2 - 220...240 V AC 50/60 Hz mukaisesti10 kA 100 % standardin EN/IEC 60947-2 - mukaisesti |
| Rajoitusluokka: | 3 standardin EN/IEC 60947-2 mukaisesti |
| [Ui] nimelliseristysjännite: | 500 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaisesti |
| [Uimp] nimellisimpulssi-jännitekestävyys: | 6 kV standardin EN/IEC 60947-2 mukaisesti |
| Kosketinpaikan osoitin: | Kyllä |
| Ohjaustyyppi: | Kippikytkin |
| Paikallinen signalointi: | ON/OFF-ilmaisin |
| Asennustapa: | Kiinnitettävä |
| Asennustuki: | 35 mm symmetrinen DIN-kisko |
| Kiskokampa ja jakolohkon yhteensopivuus: | EI |
| 9 mm:n jaot: | 9 |
| Korkeus: | 81 mm |
| Leveys: | 81 mm |
| Syvyys: | 73 mm |
| Tuotteen paino: | 0.615 kg |
| Väri: | Valkoinen |
| Mekaaninen kestävyys: | 20000 sykliä |
| Sähköinen kestävyys: | 5000 jaksoa standardin IEC 60947-2 mukaisesti |
| Liitännät - liittimet: | Tunneliliittimet1...50 mm² jäykkäTunneliliittimet1.5...35 mm² taipuisa |
| Johdon kuorintapituus: | 15 mm |
| Kiristysmomentti: | 3.5 N.m |
| Maavuotosuojaus: | Erillinen lohko |
| Yhteensopivuuskoodi: | C120 |
| Markkinasegmentti: | Pieni kaupallinenAsuinrakennus |
| Standardit: | EN/IEC 60947-2EN/IEC 60898-1 |
|---|---|
| Tuotesertifikaatit: | EAC |
| IP-suojausluokka: | IP20 standardin IEC 60529 mukaisesti |
| Saasteaste: | 3 standardin IEC 60947-2 mukaisesti |
| Ylijänniteluokka: | IV |
| Tropikaalisuus: | 2 standardin IEC 60068-1 mukaisesti |
| Suhteellinen kosteus: | 95 % kohdassa 55 °C |
| Käyttökorkeus: | 2000 m |
| Ympäristön ilman lämpötila käytössä: | -25...70 °C |
| Ympäristön ilman lämpötila varastoinnissa: | -40...85 °C |
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606480379406 |
|---|
