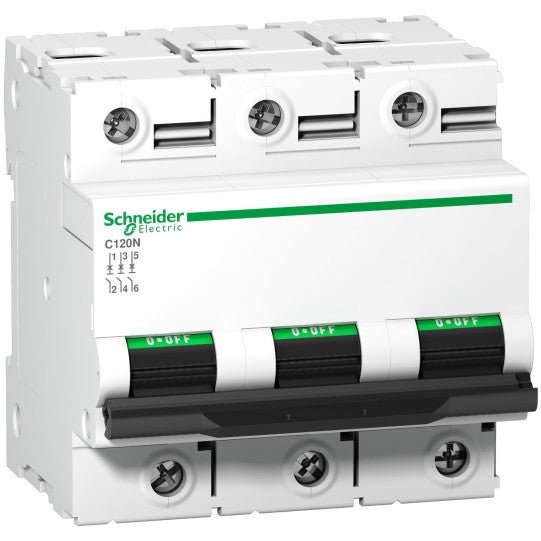

Pienoisautomaatti, Acti9 C120N, 3P, 100 A, D-käyrä, 10000 A (IEC 60898-1), 10 kA (IEC 60947-2) - A9N18388
SKU: A9N18388
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Pienoisautomaatti, Acti9 C120N, 3P, 100 A, D-käyrä, 10000 A (IEC 60898-1), 10 kA (IEC 60947-2) - A9N18388
KUVAUS
| Tuotevalikoima: | C120 |
|---|---|
| Tuoteperhe: | Acti 9 |
| Tuotteen nimi: | C120 |
| Tuotteen tai komponentin tyyppi: | Pienoisjohdonsuojakatkaisija |
| Laitteen lyhyt nimi: | C120N |
| Laitesovellus: | Jakelu |
| Napojen kuvaus: | 3P |
| Suojattujen napojen määrä: | 3 |
| [In] nimellisvirta: | 100 A kohdassa 30 °C |
| Verkon tyyppi: | AC |
| Laukaisuyksikön tekniikka: | Lämpömagneettinen |
| Käyräkoodi: | D |
| Katkaisukyvyn koodi: | N |
| Katkaisukyky: | 10000 A Icn AC 230...400 V 50/60 Hz standardin EN/IEC 60898-1 mukaan6 kA Icu AC 440 V 50/60 Hz standardin EN/IEC 60947-2 mukaan20 kA Icu AC 220...240 V 50/60 Hz standardin EN/IEC 60947-2 mukaan10 kA Icu AC 380...415 V 50/60 Hz standardin EN/IEC 60947-2 mukaan10 kA Icu at |
| Soveltuvuus erottamiseen: | Kyllä standardin IEC 60947-2 mukaan |
| Verkon taajuus: | 50/60 Hz |
|---|---|
| [Ue] nimelliskäyttöjännite: | 380...415 V AC 50/60 Hz220...240 V AC 50/60 Hz440 V AC 50/60 Hz230...400 V AC 50/60 Hz |
| Magneettisen laukaisun raja: | 10...14 x In |
| [Ics] nimellinen huoltokatkaisukyky: | 7500 A 75 % standardin EN/IEC 60898-1 - 230...400 V AC 50/60 Hz mukaan4.5 kA 75 % standardin EN/IEC 60947-2 - 440 V AC 50/60 Hz mukaan7.5 kA 75 % standardin EN/IEC 60947-2 - 380...415 V AC 50/60 Hz mukaan15 kA 75 % standardin EN/IEC 60947-2 - 220...240 V AC 50/60 Hz mukaan10 kA 100 % standardin EN/IEC 60947-2 - mukaan |
| Rajoitusluokka: | 3 standardin EN/IEC 60947-2 mukaan |
| [Ui] nimellinen eristysjännite: | 500 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaan |
| [Uimp] nimellinen impulssijännitekesto: | 6 kV standardin EN/IEC 60947-2 mukaan |
| Kosketuskohtien asennon ilmaisin: | Kyllä |
| Ohjaustyyppi: | Vipu |
| Paikallinen signalointi: | ON/OFF-ilmaisin |
| Asennustapa: | Kiinnitys |
| Asennustuki: | 35 mm symmetrinen DIN-kisko |
| Yhteensopivuus kiskon ja jakelukappaleen kanssa: | EI |
| 9 mm:n jaot: | 9 |
| Korkeus: | 81 mm |
| Leveys: | 81 mm |
| Syvyys: | 73 mm |
| Tuotteen paino: | 0.615 kg |
| Väri: | Valkoinen |
| Mekaaninen kestävyys: | 20000 jaksoa |
| Sähköinen kestävyys: | 5000 jaksoa standardin IEC 60947-2 mukaan |
| Liitännät - liittimet: | Tunnelityyppiset liittimet1...50 mm² jäykkäTunnelityyppiset liittimet1.5...35 mm² joustava |
| Johdinkuoren poistopituus: | 15 mm |
| Kiristysmomentti: | 3.5 N.m |
| Vikavirtasuojaus: | Erillinen lohko |
| Yhteensopivuuskoodi: | C120 |
| Markkinasegmentti: | Pieni kaupallinenAsuinrakennus |
| Standardit: | EN/IEC 60947-2EN/IEC 60898-1 |
|---|---|
| Tuotesertifikaatit: | EAC |
| IP-suojausluokka: | IP20 standardin IEC 60529 mukaan |
| Saastumisaste: | 3 standardin IEC 60947-2 mukaan |
| Ylijänniteluokka: | IV |
| Trooppistaminen: | 2 standardin IEC 60068-1 mukaan |
| Suhteellinen kosteus: | 95 % kohdassa 55 °C |
| Käyttökorkeus: | 2000 m |
| Ympäristön ilman lämpötila käytössä: | -25...70 °C |
| Ympäristön ilman lämpötila varastoinnissa: | -40...85 °C |
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606480379598 |
|---|
