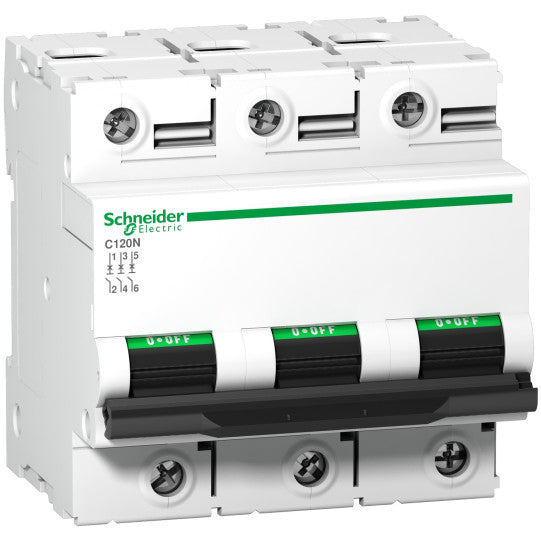

Pienoisautomaatti, Acti9 C120N, 3P, 63 A, C-käyrä, 10000 A (IEC 60898-1), 10 kA (IEC 60947-2) - A9N18364
SKU: A9N18364
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Pienoisautomaatti, Acti9 C120N, 3P, 63 A, C-käyrä, 10000 A (IEC 60898-1), 10 kA (IEC 60947-2) - A9N18364
KUVAUS
| Tuotevalikoima: | C120 |
|---|---|
| Sarja: | Acti 9 |
| Tuotteen nimi: | C120 |
| Tuotteen tai komponentin tyyppi: | Pienoisjohdonsuojakatkaisija |
| Laitteen lyhyt nimi: | C120N |
| Laitteen sovellus: | Jakelu |
| Napojen kuvaus: | 3P |
| Suojattujen napojen määrä: | 3 |
| [In] nimellisvirta: | 63 A (30 °C:ssa) |
| Verkon tyyppi: | AC |
| Laukaisuyksikön tekniikka: | Lämpömagneettinen |
| Käyrä: | C |
| Katkaisukykykoodi: | N |
| Katkaisukyky: | 10000 A Icn 230...400 V AC 50/60 Hz (EN/IEC 60898-1 -standardin mukaisesti)6 kA Icu 440 V AC 50/60 Hz (EN/IEC 60947-2 -standardin mukaisesti)20 kA Icu 220...240 V AC 50/60 Hz (EN/IEC 60947-2 -standardin mukaisesti)10 kA Icu 380...415 V AC 50/60 Hz (EN/IEC 60947-2 -standardin mukaisesti)10 kA Icu klo |
| Soveltuvuus eristykseen: | Kyllä (IEC 60947-2:n mukainen) |
| Verkon taajuus: | 50/60 Hz |
|---|---|
| [Ue] nimelliskäyttöjännite: | 380...415 V AC 50/60 Hz220...240 V AC 50/60 Hz440 V AC 50/60 Hz230...400 V AC 50/60 Hz |
| Magneettinen laukaisukynnys: | 5...10 x In |
| [Ics] nimellinen käyttökatkaisukyky: | 7500 A 75 % (EN/IEC 60898-1 -standardin mukaisesti) - 230...400 V AC 50/60 Hz4,5 kA 75 % (EN/IEC 60947-2 -standardin mukaisesti) - 440 V AC 50/60 Hz7,5 kA 75 % (EN/IEC 60947-2 -standardin mukaisesti) - 380...415 V AC 50/60 Hz15 kA 75 % (EN/IEC 60947-2 -standardin mukaisesti) - 220...240 V AC 50/60 Hz10 kA 100 % (EN/IEC 60947-2 -standardin mukaisesti) - |
| Rajoitusluokka: | 3 (EN/IEC 60947-2 -standardin mukainen) |
| [Ui] nimelliseristysjännite: | 500 V AC 50/60 Hz (EN/IEC 60947-2 -standardin mukainen) |
| [Uimp] nimellinen impulssijännitekesto: | 6 kV (EN/IEC 60947-2 -standardin mukainen) |
| Koskettimen asennon osoitin: | Kyllä |
| Ohjaustyyppi: | Vipu |
| Paikallinen merkinanto: | PÄÄLLÄ/POIS-merkinanto |
| Asennustapa: | Kiinnitettävä |
| Asennustuki: | 35 mm symmetrinen DIN-kisko |
| Tankokenneliittimen ja jakelupalkin yhteensopivuus: | KYLLÄ |
| 9 mm jaot: | 9 |
| Korkeus: | 81 mm |
| Leveys: | 81 mm |
| Syvyys: | 73 mm |
| Tuotteen paino: | 0,615 kg |
| Väri: | Valkoinen |
| Mekaaninen kestävyys: | 20000 jaksoa |
| Sähköinen kestävyys: | 10000 jaksoa (IEC 60947-2 -standardin mukainen) |
| Liitännät - liittimet: | Tunnelityyppiset liittimet1...50 mm² jäykkäTunnelityyppiset liittimet1,5...35 mm² joustava |
| Johtojen kuorintapituus: | 15 mm |
| Kiristysmomentti: | 3,5 N.m |
| Maavuotosuojaus: | Erillinen lohko |
| Yhteensopivuuskoodi: | C120 |
| Markkinasegmentti: | Pieni kaupallinenAsunto |
| Standardit: | EN/IEC 60947-2EN/IEC 60898-1 |
|---|---|
| Tuotesertifikaatit: | EAC |
| IP-suojausluokka: | IP20 (IEC 60529:n mukainen) |
| Saasteaste: | 3 (IEC 60947-2:n mukainen) |
| Ylijänniteluokka: | IV |
| Tropikalisaatio: | 2 (IEC 60068-1:n mukainen) |
| Suhteellinen kosteus: | 95 % (55 °C:ssa) |
| Käyttökorkeus: | 2000 m |
| Ympäristön ilman lämpötila käytössä: | -25...70 °C |
| Ympäristön ilman lämpötila varastoinnissa: | -40...85 °C |
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606480379383 |
|---|
