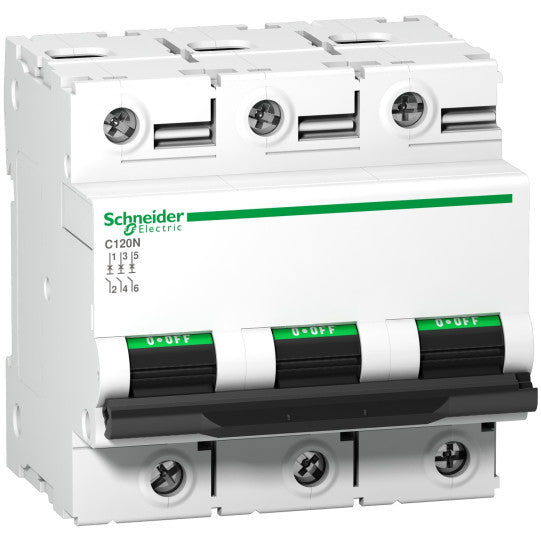

Pienoiskatkaisija, Acti9 C120N, 3P, 80 A, C-käyrä, 10000 A (IEC 60898-1), 10 kA (IEC 60947-2) - A9N18365
SKU: A9N18365
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Pienoiskatkaisija, Acti9 C120N, 3P, 80 A, C-käyrä, 10000 A (IEC 60898-1), 10 kA (IEC 60947-2) - A9N18365
KUVAUS
| Tuotevalikoima: | C120 |
|---|---|
| Tuoteperhe: | Acti 9 |
| Tuotteen nimi: | C120 |
| Tuotteen tai komponentin tyyppi: | Pienoisautomaatti |
| Laitteen lyhyt nimi: | C120N |
| Laitesovellus: | Jakelu |
| Napojen kuvaus: | 3P |
| Suojattujen napojen määrä: | 3 |
| [In] nimellisvirta: | 80 A (30 °C) |
| Verkon tyyppi: | AC |
| Laukaisuyksikön tekniikka: | Lämpömagneettinen |
| Käyräkoodi: | C |
| Katkaisukykykoodi: | N |
| Katkaisukyky: | 10000 A Icn (230...400 V AC 50/60 Hz, standardin EN/IEC 60898-1 mukaan)6 kA Icu (440 V AC 50/60 Hz, standardin EN/IEC 60947-2 mukaan)20 kA Icu (220...240 V AC 50/60 Hz, standardin EN/IEC 60947-2 mukaan)10 kA Icu (380...415 V AC 50/60 Hz, standardin EN/IEC 60947-2 mukaan) |
| Soveltuvuus erotteluun: | Kyllä (standardin IEC 60947-2 mukaan) |
| Verkon taajuus: | 50/60 Hz |
|---|---|
| [Ue] nimelliskäyttöjännite: | 380...415 V AC 50/60 Hz220...240 V AC 50/60 Hz440 V AC 50/60 Hz230...400 V AC 50/60 Hz |
| Magneettisen laukaisun raja: | 5...10 x In |
| [Ics] nimellinen käyttökatkaisukyky: | 7500 A 75 % (standardin EN/IEC 60898-1 mukaan - 230...400 V AC 50/60 Hz)4,5 kA 75 % (standardin EN/IEC 60947-2 mukaan - 440 V AC 50/60 Hz)7,5 kA 75 % (standardin EN/IEC 60947-2 mukaan - 380...415 V AC 50/60 Hz)15 kA 75 % (standardin EN/IEC 60947-2 mukaan - 220...240 V AC 50/60 Hz)10 kA 100 % (standardin EN/IEC 60947-2 mukaan) |
| Rajoitusluokka: | 3 (standardin EN/IEC 60947-2 mukaan) |
| [Ui] nimelliseristysjännite: | 500 V AC 50/60 Hz (standardin EN/IEC 60947-2 mukaan) |
| [Uimp] nimellinen impulssikestojännite: | 6 kV (standardin EN/IEC 60947-2 mukaan) |
| Kosketuskohdan ilmaisin: | Kyllä |
| Ohjaustyyppi: | Vaihtovipu |
| Paikallinen signaalointi: | ON/OFF-ilmaisin |
| Asennustapa: | Klipsikiinnitys |
| Asennustuki: | 35 mm symmetrinen DIN-kisko |
| Kampakiskon ja jakolohkon yhteensopivuus: | KYLLÄ |
| 9 mm:n jaot: | 9 |
| Korkeus: | 81 mm |
| Leveys: | 81 mm |
| Syvyys: | 73 mm |
| Tuotteen paino: | 0,615 kg |
| Väri: | Valkoinen |
| Mekaaninen kestävyys: | 20000 jaksoa |
| Sähköinen kestävyys: | 5000 jaksoa (standardin IEC 60947-2 mukaan) |
| Liitännät - riviliittimet: | Tunnelityyppiset liittimet1...50 mm² jäykkäTunnelityyppiset liittimet1,5...35 mm² taipuisa |
| Johdon kuorintapituus: | 15 mm |
| Kiristysmomentti: | 3,5 N.m |
| Maavuotosuojaus: | Erillinen lohko |
| Yhteensopivuuskoodi: | C120 |
| Markkinasegmentti: | AsuinrakennuksetPienet kaupalliset tilat |
| Standardit: | EN/IEC 60898-1EN/IEC 60947-2 |
|---|---|
| Tuotesertifikaatit: | EAC |
| IP-suojausluokka: | IP20 (standardin IEC 60529 mukaan) |
| Saasteluokka: | 3 (standardin IEC 60947-2 mukaan) |
| Ylijänniteluokka: | IV |
| Tropikointi: | 2 (standardin IEC 60068-1 mukaan) |
| Suhteellinen kosteus: | 95 % (55 °C) |
| Käyttökorkeus: | 2000 m |
| Ympäristön lämpötila käytössä: | -25...70 °C |
| Ympäristön lämpötila varastoinnissa: | -40...85 °C |
| Kestävän kehityksen tarjous: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606480379390 |
|---|
