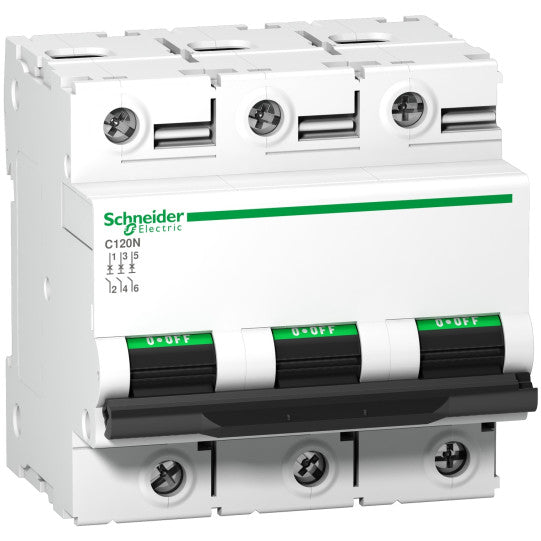

Pienoisautomaatti, Acti9 C120N, 3P, 80 A, D-käyrä, 10000 A (IEC 60898-1), 10 kA (IEC 60947-2) - A9N18387
SKU: A9N18387
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Pienoisautomaatti, Acti9 C120N, 3P, 80 A, D-käyrä, 10000 A (IEC 60898-1), 10 kA (IEC 60947-2) - A9N18387
KUVAUS
| Tuotevalikoima: | C120 |
|---|---|
| Sarja: | Acti 9 |
| Tuotteen nimi: | C120 |
| Tuotteen tai komponentin tyyppi: | Pienoisjohdonsuojakatkaisin |
| Laitteen lyhyt nimi: | C120N |
| Laitesovellus: | Jakelu |
| Napojen kuvaus: | 3P |
| Suojattujen napojen lukumäärä: | 3 |
| [In] nimellisvirta: | 80 A kohdassa 30 °C |
| Verkon tyyppi: | AC |
| Laukaisuyksikön tekniikka: | Lämpömagneettinen |
| Käyrä: | D |
| Katkaisukyvyn koodi: | N |
| Katkaisukyky: | 10000 A Icn , 230...400 V AC 50/60 Hz, yhdenmukainen EN/IEC 60898-16 kA Icu , 440 V AC 50/60 Hz, yhdenmukainen EN/IEC 60947-220 kA Icu , 220...240 V AC 50/60 Hz, yhdenmukainen EN/IEC 60947-210 kA Icu , 380...415 V AC 50/60 Hz, yhdenmukainen EN/IEC 60947-210 kA Icu , |
| Soveltuvuus eristykseen: | Kyllä, yhdenmukainen IEC 60947-2 |
| Verkon taajuus: | 50/60 Hz |
|---|---|
| [Ue] nimelliskäyttöjännite: | 380...415 V AC 50/60 Hz220...240 V AC 50/60 Hz440 V AC 50/60 Hz230...400 V AC 50/60 Hz |
| Magneettinen laukaisuraja: | 10...14 x In |
| [Ics] nimellinen huoltokatkaisukyky: | 7500 A 75 % , yhdenmukainen EN/IEC 60898-1 - 230...400 V AC 50/60 Hz4.5 kA 75 % , yhdenmukainen EN/IEC 60947-2 - 440 V AC 50/60 Hz7.5 kA 75 % , yhdenmukainen EN/IEC 60947-2 - 380...415 V AC 50/60 Hz15 kA 75 % , yhdenmukainen EN/IEC 60947-2 - 220...240 V AC 50/60 Hz10 kA 100 % , yhdenmukainen EN/IEC 60947-2 - |
| Rajoitusluokka: | 3 , yhdenmukainen EN/IEC 60947-2 |
| [Ui] nimelliseristysjännite: | 500 V AC 50/60 Hz, yhdenmukainen EN/IEC 60947-2 |
| [Uimp] nimellisimpulssijännite: | 6 kV, yhdenmukainen EN/IEC 60947-2 |
| Kosketinpaikan osoitin: | Kyllä |
| Ohjaustyyppi: | Vaihtovipu |
| Paikallinen merkinanto: | PÄÄLLÄ/POIS PÄÄLTÄ-ilmaisin |
| Asennustila: | Kiinnitettävä |
| Asennustuki: | 35 mm:n symmetrinen DIN-kisko |
| Kiskon ja jakoblokin yhteensopivuus: | KYLLÄ |
| 9 mm:n jaot: | 9 |
| Korkeus: | 81 mm |
| Leveys: | 81 mm |
| Syvyys: | 73 mm |
| Tuotteen paino: | 0.615 kg |
| Väri: | Valkoinen |
| Mekaaninen kestävyys: | 20000 jaksoa |
| Sähköinen kestävyys: | 5000 jaksoa, yhdenmukainen IEC 60947-2 |
| Liitännät - liittimet: | Tunnelityyppiset liittimet1...50 mm² jäykkäTunnelityyppiset liittimet1.5...35 mm² joustava |
| Johdon kuorintapituus: | 15 mm |
| Kiristysmomentti: | 3.5 N.m |
| Maavuotosuojaus: | Erillinen lohko |
| Yhteensopivuuskoodi: | C120 |
| Markkinasegmentti: | AsuinrakennuksetPienet liiketilat |
| Standardit: | EN/IEC 60947-2EN/IEC 60898-1 |
|---|---|
| Tuotesertifikaatit: | EAC |
| IP-suojausluokka: | IP20, yhdenmukainen IEC 60529 |
| Saasteaste: | 3, yhdenmukainen IEC 60947-2 |
| Ylijänniteluokka: | IV |
| Trooppinen: | 2, yhdenmukainen IEC 60068-1 |
| Suhteellinen kosteus: | 95 % kohdassa 55 °C |
| Käyttökorkeus: | 2000 m |
| Ympäristön ilman lämpötila käytössä: | -25...70 °C |
| Ympäristön ilman lämpötila varastoinnissa: | -40...85 °C |
| Kestävän kehityksen tarjous: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606480379581 |
|---|
