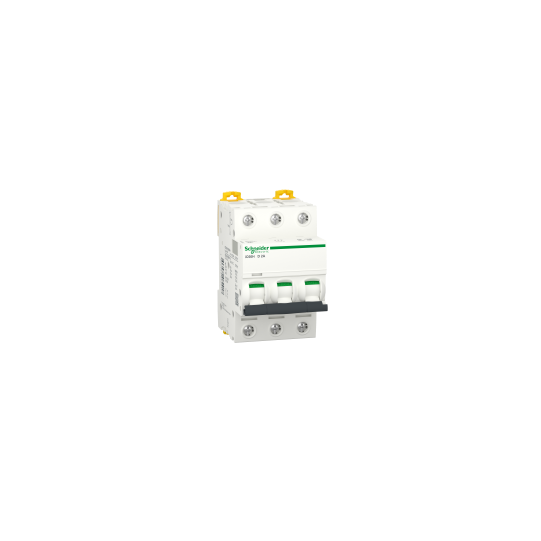

Pienoiskatkaisija, Acti9 iC60H, 3P, 2 A, D-käyrä, 10000 A (IEC 60898-1), 70 kA (IEC 60947-2) - A9F85302
SKU: A9F85302
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Pienoiskatkaisija, Acti9 iC60H, 3P, 2 A, D-käyrä, 10000 A (IEC 60898-1), 70 kA (IEC 60947-2) - A9F85302
KUVAUS
| Laitteen käyttötarkoitus: | Jakelu |
|---|---|
| Tuotevalikoima: | Acti 9 |
| Tuoteperhe: | IC60 |
| Tuotteen nimi: | Acti 9 iC60 |
| Tuotteen tai komponentin tyyppi: | Pienoisautomaatti |
| Laitteen lyhyt nimi: | IC60H |
| Napojen kuvaus: | 3P |
| Suojattujen napojen määrä: | 3 |
| [In] nimellisvirta: | 2 A |
| Verkon tyyppi: | ACDC |
| Laukaisulaitteen tekniikka: | Lämpömagneettinen |
| Käyräkoodi: | D |
| Katkaisukykykoodi: | H |
| Katkaisukyky: | 10000 A Icn nopeudella 400 V AC 50/60 Hz standardin EN/IEC 60898-115 kA Icu mukaisesti nopeudella 70 kA Icu nopeudella 12...60 V AC 50/60 Hz standardin EN/IEC 60947-270 kA Icu mukaisesti nopeudella 220...240 V AC 50/60 Hz standardin EN/IEC 60947-270 kA Icu mukaisesti nopeudella 100...133 V AC 50/60 Hz standardin EN/IEC 60947-270 kA Icu mukaisesti nopeudella 380...415 V AC 50/60 Hz standardin EN/IEC 60947-270 kA Icu mukaisesti nopeudella 440 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaisesti |
| Käyttöluokka: | Luokka A standardin EN 60947-2 mukaisestiLuokka A standardin IEC 60947-2 mukaisesti |
| Soveltuvuus erottamiseen: | Kyllä standardin EN 60898-1 mukaisestiKyllä standardin EN 60947-2 mukaisestiKyllä standardin IEC 60898-1 mukaisestiKyllä standardin IEC 60947-2 mukaisesti |
| Standardit: | EN 60898-1IEC 60898-1EN 60947-2IEC 60947-2 |
| Verkon taajuus: | 50/60 Hz |
|---|---|
| [Ue] nimelliskäyttöjännite: | 220...240 V AC 50/60 Hz400 V AC 50/60 Hz380...415 V AC 50/60 Hz440 V AC 50/60 Hz12...133 V AC 50/60 Hz125...180 V DC |
| Magneettisen laukaisun raja: | 12 x In +/- 20 % |
| [Ics] nimellinen huollon katkaisukyky: | 70 kA 100 % standardin EN 60947-2 mukaisesti - 220...240 V AC 50/60 Hz70 kA 100 % standardin IEC 60947-2 mukaisesti - 220...240 V AC 50/60 Hz70 kA 100 % standardin EN 60947-2 mukaisesti - 380...415 V AC 50/60 Hz70 kA 100 % standardin IEC 60947-2 mukaisesti - 380...415 V AC 50/60 Hz70 kA 100 % standardin EN 60947-2 mukaisesti - 440 V AC 50/60 Hz70 kA 100 % standardin IEC 60947-2 mukaisesti - 440 V AC 50/60 Hz7500 A 75 % standardin EN 60898-1 mukaisesti - 400 V AC 50/60 Hz7500 A 75 % standardin IEC 60898-1 mukaisesti - 400 V AC 50/60 Hz70 kA 100 % standardin IEC 60947-2 mukaisesti - 12...133 V AC 50/60 Hz70 kA 100 % standardin EN 60947-2 mukaisesti - 12...133 V AC 50/60 Hz15 kA 100 % standardin IEC 60947-2 mukaisesti - 125...180 V DC15 kA 100 % standardin EN 60947-2 mukaisesti - 125...180 V DC |
| Rajoitusluokka: | 3 standardin EN 60898-1 mukaisesti3 standardin IEC 60898-1 mukaisesti |
| [Ui] nimelliseristysjännite: | 500 V AC 50/60 Hz standardin EN 60947-2 mukaisesti500 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti |
| [Uimp] nimellisimpulssikestojännite: | 6 kV standardin EN 60947-2 mukaisesti6 kV standardin IEC 60947-2 mukaisesti |
| Kosketuspaikan ilmaisin: | Kyllä |
| Ohjaustyyppi: | Vipukytkin |
| Paikallinen signaalitoiminto: | Laukaisun ilmaisin |
| Asennustapa: | Kiinteä |
| Asennustuki: | DIN-kisko |
| Kiskon ja jakoblokin yhteensopivuus: | Ylä- tai alapuoli: KYLLÄ |
| 9 mm:n jaot: | 6 |
| Korkeus: | 85 mm |
| Leveys: | 54 mm |
| Syvyys: | 78.5 mm |
| Tuotteen paino: | 0.375 kg |
| Väri: | Valkoinen |
| Mekaaninen kestävyys: | 20000 jaksoa |
| Sähköinen kestävyys: | 10000 jaksoa |
| Liitännät - liittimet: | Yksittäisliitin (ylä- tai alapuoli) 1...25 mm² jäykkäYksittäisliitin (ylä- tai alapuoli) 1...16 mm² joustava |
| Johdon kuorintapituus: | 14 mm ylä- tai alapuolen liitännälle |
| Kiristysmomentti: | 2 N.m ylä- tai alapuoli |
| Maasulkusuojaus: | Erillinen lohko |
| Yhteensopivuuskoodi: | IC60 |
| Markkinasegmentti: | Pieni kaupallinen |
| IP-suojausluokka: | IP20 standardin IEC 60529 mukaisestiIP20 standardin EN 60529 mukaisesti |
|---|---|
| Saastumisaste: | 3 standardin EN 60947-2 mukaisesti3 standardin IEC 60947-2 mukaisesti |
| Ylijänniteluokka: | IV |
| Tropikalisaatio: | 2 standardin IEC 60068-1 mukaisesti |
| Suhteellinen kosteus: | 95 % 55 °C:ssa |
| Käyttökorkeus: | 0...2000 m |
| Käyttöympäristön lämpötila: | -35...70 °C |
| Varastoinnin ympäristön lämpötila: | -40...85 °C |
| Kestävän kehityksen tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606480082917 |
|---|
