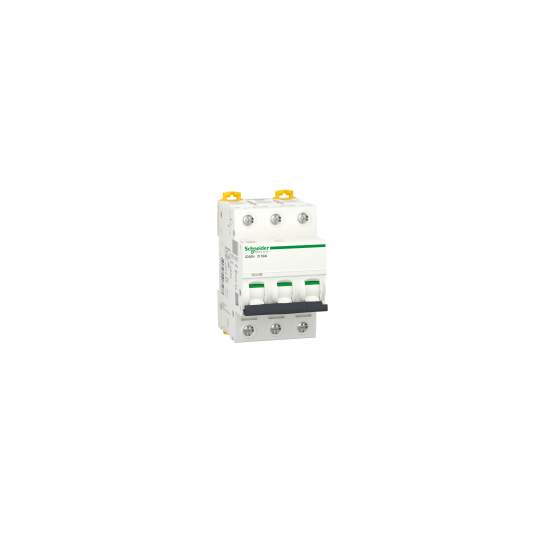

Pienoisautomaatti, Acti9 iC60H, 3P, 50 A, D-käyrä, 10000 A (IEC 60898-1), 15 kA (IEC 60947-2) - A9F85350
SKU: A9F85350
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Pienoisautomaatti, Acti9 iC60H, 3P, 50 A, D-käyrä, 10000 A (IEC 60898-1), 15 kA (IEC 60947-2) - A9F85350
KUVAUS
| Laitteen käyttökohde: | Jakelu |
|---|---|
| Tuotevalikoima: | Acti 9 |
| Tuoteperhe: | IC60 |
| Tuotteen nimi: | Acti 9 iC60 |
| Tuotteen tai komponentin tyyppi: | Johdonsuojakatkaisija |
| Laitteen lyhyt nimi: | IC60H |
| Napojen kuvaus: | 3P |
| Suojattujen napojen lukumäärä: | 3 |
| [In] nimellisvirta: | 50 A |
| Verkon tyyppi: | DCAC |
| Laukaisuyksikön teknologia: | Lämpömagneettinen |
| Käyräkoodi: | D |
| Katkaisukykykoodi: | H |
| Katkaisukyky: | 10000 A Icn, 400 V AC 50/60 Hz, standardin EN/IEC 60898-1 mukaan42 kA Icu, 12...60 V AC 50/60 Hz, standardin EN/IEC 60947-2 mukaan10 kA Icu, 440 V AC 50/60 Hz, standardin EN/IEC 60947-2 mukaan15 kA Icu, 380...415 V AC 50/60 Hz, standardin EN/IEC 60947-2 mukaan30 kA Icu, 220...240 V AC 50/60 Hz, standardin EN/IEC 60947-2 mukaan42 kA Icu, 100...133 V AC 50/60 Hz, standardin EN/IEC 60947-2 mukaan15 kA Icu, |
| Käyttöluokka: | Luokka A, standardin EN 60947-2 mukaisestiLuokka A, standardin IEC 60947-2 mukaisesti |
| Soveltuvuus erottamiseen: | Kyllä, standardin EN 60898-1 mukaisestiKyllä, standardin EN 60947-2 mukaisestiKyllä, standardin IEC 60898-1 mukaisestiKyllä, standardin IEC 60947-2 mukaisesti |
| Standardit: | EN 60947-2IEC 60947-2IEC 60898-1EN 60898-1 |
| Verkkotaajuus: | 50/60 Hz |
|---|---|
| [Ue] nimelliskäyttöjännite: | 220...240 V AC 50/60 Hz400 V AC 50/60 Hz380...415 V AC 50/60 Hz440 V AC 50/60 Hz12...133 V AC 50/60 Hz125...180 V DC |
| Magneettisen laukaisun raja: | 12 x In +/- 20 % |
| [Ics] nimellinen käyttökatkaisukyky: | 15 kA 50 %, standardin EN 60947-2 mukaisesti - 220...240 V AC 50/60 Hz7.5 kA 50 %, standardin EN 60947-2 mukaisesti - 380...415 V AC 50/60 Hz5 kA 50 %, standardin EN 60947-2 mukaisesti - 440 V AC 50/60 Hz15 kA 50 %, standardin IEC 60947-2 mukaisesti - 220...240 V AC 50/60 Hz7.5 kA 50 %, standardin IEC 60947-2 mukaisesti - 380...415 V AC 50/60 Hz5 kA 50 %, standardin IEC 60947-2 mukaisesti - 440 V AC 50/60 Hz7500 A 75 %, standardin EN 60898-1 mukaisesti - 400 V AC 50/60 Hz7500 A 75 %, standardin IEC 60898-1 mukaisesti - 400 V AC 50/60 Hz21 kA 50 %, standardin IEC 60947-2 mukaisesti - 12...133 V AC 50/60 Hz21 kA 50 %, standardin EN 60947-2 mukaisesti - 12...133 V AC 50/60 Hz15 kA 100 %, standardin IEC 60947-2 mukaisesti - 125...180 V DC15 kA 100 %, standardin EN 60947-2 mukaisesti - 125...180 V DC |
| Rajoitusluokka: | 3, standardin EN 60898-1 mukaisesti3, standardin IEC 60898-1 mukaisesti |
| [Ui] nimelliseristysjännite: | 500 V AC 50/60 Hz, standardin EN 60947-2 mukaisesti500 V AC 50/60 Hz, standardin IEC 60947-2 mukaisesti |
| [Uimp] nimellisimpulssijännite: | 6 kV, standardin EN 60947-2 mukaisesti6 kV, standardin IEC 60947-2 mukaisesti |
| Kosketinasennon ilmaisin: | Kyllä |
| Ohjaustyyppi: | Vipu |
| Paikallinen signalointi: | Laukaisun ilmaisin |
| Asennustapa: | Kiinteä |
| Asennusalusta: | DIN-kisko |
| Yhteensopivuus kiskokytkentäjärjestelmän kanssa: | Ylä- tai alapuolelta: KYLLÄ |
| 9 mm:n jaot: | 6 |
| Korkeus: | 85 mm |
| Leveys: | 54 mm |
| Syvyys: | 78.5 mm |
| Tuotteen paino: | 0.375 kg |
| Väri: | Valkoinen |
| Mekaaninen kestävyys: | 20000 jaksoa |
| Sähköinen kestävyys: | 10000 jaksoa |
| Liitännät - navat: | Yksinapa (ylhäällä tai alhaalla) 1...35 mm² jäykkäYksinapa (ylhäällä tai alhaalla) 1...25 mm² taipuisa |
| Johdon kuorintapituus: | 14 mm ylä- tai alaliitäntään |
| Kiristysmomentti: | 3.5 N.m ylhäältä tai alhaalta |
| Maavuotosuojaus: | Erillinen yksikkö |
| Yhteensopivuuskoodi: | IC60 |
| Markkinasegmentti: | Pieni kaupallinen |
| IP-suojausluokka: | IP20, standardin IEC 60529 mukaisestiIP20, standardin EN 60529 mukaisesti |
|---|---|
| Saasteaste: | 3, standardin EN 60947-2 mukaisesti3, standardin IEC 60947-2 mukaisesti |
| Ylijänniteluokka: | IV |
| Trooppinen kestävyys: | 2, standardin IEC 60068-1 mukaisesti |
| Suhteellinen kosteus: | 95 % lämpötilassa 55 °C |
| Käyttökorkeus: | 0...2000 m |
| Ympäristön käyttölämpötila: | -35...70 °C |
| Ympäristön varastointilämpötila: | -40...85 °C |
| Kestävän kehityksen tarjous: | Green Premium -tuoteREACh-säännös |
| Code EAN: | 3606480083273 |
|---|
