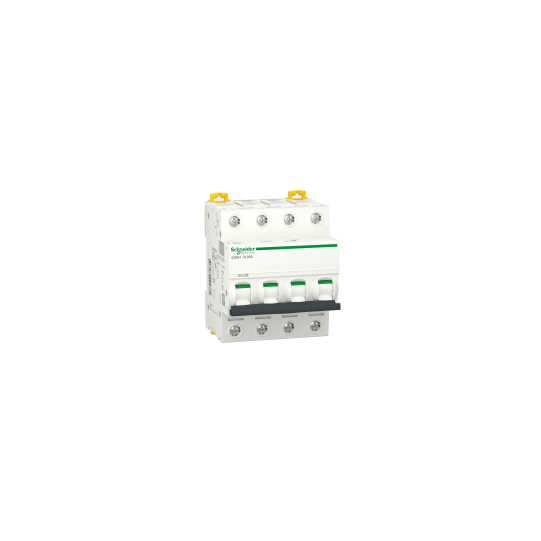

Pienoisautomaatti, Acti9 iC60H, 4P, 25 A, B-käyrä, 10000 A (IEC 60898-1), 15 kA (IEC 60947-2) - A9F88425
SKU: A9F88425
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Pienoisautomaatti, Acti9 iC60H, 4P, 25 A, B-käyrä, 10000 A (IEC 60898-1), 15 kA (IEC 60947-2) - A9F88425
KUVAUS
| Laitteen käyttökohde: | Jakelu |
|---|---|
| Tuotevalikoima: | Acti 9 |
| Tuotevalikoima: | IC60 |
| Tuotteen nimi: | Acti 9 iC60 |
| Tuotteen tai komponentin tyyppi: | Johdonsuojakatkaisija |
| Laitteen lyhyt nimi: | IC60H |
| Napojen kuvaus: | 4P |
| Suojattujen napojen lukumäärä: | 4 |
| [In] nimellisvirta: | 25 A |
| Verkon tyyppi: | DCAC |
| Laukaisuyksikön tekniikka: | Lämpömagneettinen |
| Käyräkoodi: | B |
| Katkaisukapasiteettikoodi: | H |
| Katkaisukapasiteetti: | 10000 A Icn at 400 V AC 50/60 Hz conforming to EN/IEC 60898-142 kA Icu at 12...60 V AC 50/60 Hz conforming to EN/IEC 60947-210 kA Icu at 440 V AC 50/60 Hz conforming to EN/IEC 60947-215 kA Icu at 380...415 V AC 50/60 Hz conforming to EN/IEC 60947-230 kA Icu at 220...240 V AC 50/60 Hz conforming to EN/IEC 60947-242 kA Icu at 100...133 V AC 50/60 Hz conforming to EN/IEC 60947-215 kA Icu at |
| Käyttöluokka: | Luokka A standardin EN 60947-2 mukainenLuokka A standardin IEC 60947-2 mukainen |
| Soveltuvuus eristykseen: | Kyllä standardin EN 60898-1 mukainenKyllä standardin EN 60947-2 mukainenKyllä standardin IEC 60898-1 mukainenKyllä standardin IEC 60947-2 mukainen |
| Standardit: | IEC 60947-2EN 60947-2IEC 60898-1EN 60898-1 |
| Verkkotaajuus: | 50/60 Hz |
|---|---|
| [Ue] nimelliskäyttöjännite: | 220...240 V AC 50/60 Hz400 V AC 50/60 Hz380...415 V AC 50/60 Hz440 V AC 50/60 Hz12...133 V AC 50/60 Hz180...250 V DC |
| Magneettisen laukaisun raja: | 4 x In +/- 20 % |
| [Ics] nimellinen huoltokatkaisukapasiteetti: | 15 kA 50 % standardin EN 60947-2 mukainen - 220...240 V AC 50/60 Hz7.5 kA 50 % standardin EN 60947-2 mukainen - 380...415 V AC 50/60 Hz5 kA 50 % standardin EN 60947-2 mukainen - 440 V AC 50/60 Hz15 kA 50 % standardin IEC 60947-2 mukainen - 220...240 V AC 50/60 Hz7.5 kA 50 % standardin IEC 60947-2 mukainen - 380...415 V AC 50/60 Hz5 kA 50 % standardin IEC 60947-2 mukainen - 440 V AC 50/60 Hz7500 A 75 % standardin EN 60898-1 mukainen - 400 V AC 50/60 Hz7500 A 75 % standardin IEC 60898-1 mukainen - 400 V AC 50/60 Hz21 kA 50 % standardin IEC 60947-2 mukainen - 12...133 V AC 50/60 Hz21 kA 50 % standardin EN 60947-2 mukainen - 12...133 V AC 50/60 Hz15 kA 100 % standardin IEC 60947-2 mukainen - 180...250 V DC15 kA 100 % standardin EN 60947-2 mukainen - 180...250 V DC |
| Rajoitusluokka: | 3 standardin EN 60898-1 mukainen3 standardin IEC 60898-1 mukainen |
| [Ui] nimellinen eristysjännite: | 500 V AC 50/60 Hz standardin EN 60947-2 mukainen500 V AC 50/60 Hz standardin IEC 60947-2 mukainen |
| [Uimp] nimellinen impulssinkestojännite: | 6 kV standardin EN 60947-2 mukainen6 kV standardin IEC 60947-2 mukainen |
| Kosketinasennon osoitin: | Kyllä |
| Ohjaustyyppi: | Vipu |
| Paikallinen signaalitoiminto: | Laukaisun ilmaisin |
| Asennustila: | Kiinteä |
| Asennustuki: | DIN-kisko |
| Kiskokampojen ja jakelukiskojen yhteensopivuus: | Ylä tai ala: KYLLÄ |
| 9 mm:n jaot: | 8 |
| Korkeus: | 85 mm |
| Leveys: | 72 mm |
| Syvyys: | 78.5 mm |
| Tuotteen paino: | 0.5 kg |
| Väri: | Valkoinen |
| Mekaaninen kesto: | 20000 jaksoa |
| Sähköinen kesto: | 10000 jaksoa |
| Liitännät - liittimet: | Yksittäisliitin (ylä- tai alapuolella) 1...25 mm² jäykkäYksittäisliitin (ylä- tai alapuolella) 1...16 mm² joustava |
| Johdon kuorintapituus: | 14 mm ylä- tai alaliitännälle |
| Kiristysmomentti: | 2 N.m ylä- tai alaliitäntä |
| Maavuotosuojaus: | Erillinen lohko |
| Yhteensopivuuskoodi: | IC60 |
| Markkinasegmentti: | Pieni kaupallinen |
| Kotelointiluokka (IP): | IP20 standardin IEC 60529 mukainenIP20 standardin EN 60529 mukainen |
|---|---|
| Saasteaste: | 3 standardin EN 60947-2 mukainen3 standardin IEC 60947-2 mukainen |
| Ylijänniteluokka: | IV |
| Trooppistaminen: | 2 standardin IEC 60068-1 mukainen |
| Suhteellinen kosteus: | 95 % at 55 °C |
| Käyttökorkeus: | 0...2000 m |
| Ympäristön ilman lämpötila käytössä: | -35...70 °C |
| Ympäristön ilman lämpötila varastoinnissa: | -40...85 °C |
| Kestävän kehityksen tarjouksen tila: | Green Premium -tuoteREACh Regulation |
| EAN-koodi: | 3606480094781 |
|---|
