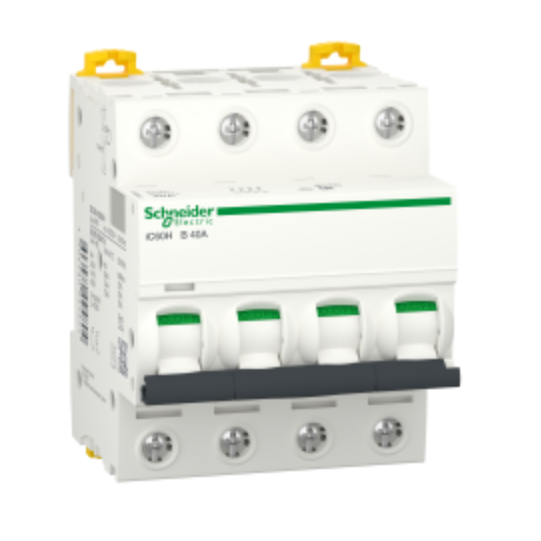

Pienoisautomaatti, Acti9 iC60H, 4P, 40 A, B-käyrä, 10000 A (IEC 60898-1), 15 kA (IEC 60947-2) - A9F88440
SKU: A9F88440
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Pienoisautomaatti, Acti9 iC60H, 4P, 40 A, B-käyrä, 10000 A (IEC 60898-1), 15 kA (IEC 60947-2) - A9F88440
KUVAUS
| Laitteen sovellus: | Jakelu |
|---|---|
| Tuotevalikoima: | Acti 9 |
| Tuotelinja: | IC60 |
| Tuotteen nimi: | Acti 9 iC60 |
| Tuotteen tai komponentin tyyppi: | Pienoiskatkaisija |
| Laitteen lyhyt nimi: | IC60H |
| Napojen kuvaus: | 4P |
| Suojattujen napojen lukumäärä: | 4 |
| [In] nimellisvirta: | 40 A |
| Verkon tyyppi: | DCAC |
| Laukaisuyksikön tekniikka: | Lämpömagneettinen |
| Käyräkoodi: | B |
| Katkaisukyvyn koodi: | H |
| Katkaisukyky: | 10000 A Icn 400 V AC 50/60 Hz, standardin EN/IEC 60898-1 mukaan42 kA Icu 12...60 V AC 50/60 Hz, standardin EN/IEC 60947-2 mukaan10 kA Icu 440 V AC 50/60 Hz, standardin EN/IEC 60947-2 mukaan15 kA Icu 380...415 V AC 50/60 Hz, standardin EN/IEC 60947-2 mukaan30 kA Icu 220...240 V AC 50/60 Hz, standardin EN/IEC 60947-2 mukaan42 kA Icu 100...133 V AC 50/60 Hz, standardin EN/IEC 60947-2 mukaan15 kA Icu |
| Käyttöluokka: | Luokka A standardin EN 60947-2 mukaanLuokka A standardin IEC 60947-2 mukaan |
| Soveltuvuus erotteluun: | Kyllä standardin EN 60898-1 mukaanKyllä standardin EN 60947-2 mukaanKyllä standardin IEC 60898-1 mukaanKyllä standardin IEC 60947-2 mukaan |
| Standardit: | EN 60947-2IEC 60898-1EN 60898-1IEC 60947-2 |
| Verkon taajuus: | 50/60 Hz |
|---|---|
| [Ue] nimelliskäyttöjännite: | 220...240 V AC 50/60 Hz400 V AC 50/60 Hz380...415 V AC 50/60 Hz440 V AC 50/60 Hz12...133 V AC 50/60 Hz180...250 V DC |
| Magneettinen laukaisuraja: | 4 x In +/- 20 % |
| [Ics] nimellinen huoltokatkaisukyky: | 15 kA 50 % standardin EN 60947-2 mukaan - 220...240 V AC 50/60 Hz7.5 kA 50 % standardin EN 60947-2 mukaan - 380...415 V AC 50/60 Hz5 kA 50 % standardin EN 60947-2 mukaan - 440 V AC 50/60 Hz15 kA 50 % standardin IEC 60947-2 mukaan - 220...240 V AC 50/60 Hz7.5 kA 50 % standardin IEC 60947-2 mukaan - 380...415 V AC 50/60 Hz5 kA 50 % standardin IEC 60947-2 mukaan - 440 V AC 50/60 Hz7500 A 75 % standardin EN 60898-1 mukaan - 400 V AC 50/60 Hz7500 A 75 % standardin IEC 60898-1 mukaan - 400 V AC 50/60 Hz21 kA 50 % standardin IEC 60947-2 mukaan - 12...133 V AC 50/60 Hz21 kA 50 % standardin EN 60947-2 mukaan - 12...133 V AC 50/60 Hz15 kA 100 % standardin IEC 60947-2 mukaan - 180...250 V DC15 kA 100 % standardin EN 60947-2 mukaan - 180...250 V DC |
| Rajoitusluokka: | 3 standardin EN 60898-1 mukaan3 standardin IEC 60898-1 mukaan |
| [Ui] nimellinen eristysjännite: | 500 V AC 50/60 Hz standardin EN 60947-2 mukaan500 V AC 50/60 Hz standardin IEC 60947-2 mukaan |
| [Uimp] nimellinen impulssijännite: | 6 kV standardin EN 60947-2 mukaan6 kV standardin IEC 60947-2 mukaan |
| Kosketin-asennon merkkivalo: | Kyllä |
| Ohjaustyyppi: | Vipukytkin |
| Paikallinen signalointi: | Laukaisun merkkivalo |
| Asennustapa: | Kiinteä |
| Asennustuki: | DIN-kisko |
| Kampa virtakisko ja jakolohkon yhteensopivuus: | Ylä- tai alapuoli: KYLLÄ |
| 9 mm:n jaot: | 8 |
| Korkeus: | 85 mm |
| Leveys: | 72 mm |
| Syvyys: | 78.5 mm |
| Tuotteen paino: | 0.5 kg |
| Väri: | Valkoinen |
| Mekaaninen kestävyys: | 20000 jaksoa |
| Sähköinen kestävyys: | 10000 jaksoa |
| Liitännät - liittimet: | Yksittäinen liitin (ylä- tai alapuolella) 1...35 mm² jäykkäYksittäinen liitin (ylä- tai alapuolella) 1...25 mm² joustava |
| Johdon kuorintapituus: | 14 mm ylä- tai alaliitäntää varten |
| Kiristysmomentti: | 3.5 N.m ylä- tai alapuolella |
| Maavuotosuojaus: | Erillinen lohko |
| Yhteensopivuuskoodi: | IC60 |
| Markkinasegmentti: | Pienet kaupalliset |
| IP-suojausluokka: | IP20 standardin IEC 60529 mukaanIP20 standardin EN 60529 mukaan |
|---|---|
| Likaantumisaste: | 3 standardin EN 60947-2 mukaan3 standardin IEC 60947-2 mukaan |
| Ylijänniteluokka: | IV |
| Trooppistuminen: | 2 standardin IEC 60068-1 mukaan |
| Suhteellinen kosteus: | 95 % 55 °C:ssa |
| Käyttökorkeus: | 0...2000 m |
| Ympäristön ilman lämpötila käytön aikana: | -35...70 °C |
| Ympäristön ilman lämpötila varastoinnin aikana: | -40...85 °C |
| Kestävän kehityksen tarjouksen tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606480094804 |
|---|
