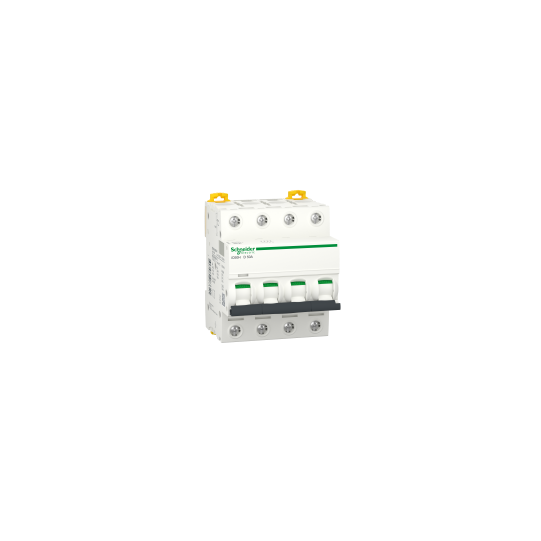

Pienoisautomaatti, Acti9 iC60H, 4P, 50 A, D-käyrä, 10000 A (IEC 60898-1), 15 kA (IEC 60947-2) - A9F85450
SKU: A9F85450
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Pienoisautomaatti, Acti9 iC60H, 4P, 50 A, D-käyrä, 10000 A (IEC 60898-1), 15 kA (IEC 60947-2) - A9F85450
KUVAUS
| Laitteen käyttökohde: | Jakelu |
|---|---|
| Tuotesarja: | Acti 9 |
| Tuotevalikoima: | IC60 |
| Tuotteen nimi: | Acti 9 iC60 |
| Tuote tai komponenttityyppi: | Pienoisjohdonsuojakatkaisija |
| Laitteen lyhyt nimi: | IC60H |
| Napojen kuvaus: | 4P |
| Suojattujen napojen määrä: | 4 |
| [In] nimellisvirta: | 50 A |
| Verkon tyyppi: | AC/DC |
| Laukaisuyksikön tekniikka: | Lämpömagneettinen |
| Käyräkoodi: | D |
| Katkaisukykykoodi: | H |
| Katkaisukyky: | 10000 A Icn 400 V AC 50/60 Hz, standardin EN/IEC 60898-1 mukainen42 kA Icu 12...60 V AC 50/60 Hz, standardin EN/IEC 60947-2 mukainen10 kA Icu 440 V AC 50/60 Hz, standardin EN/IEC 60947-2 mukainen15 kA Icu 380...415 V AC 50/60 Hz, standardin EN/IEC 60947-2 mukainen30 kA Icu 220...240 V AC 50/60 Hz, standardin EN/IEC 60947-2 mukainen42 kA Icu 100...133 V AC 50/60 Hz, standardin EN/IEC 60947-2 mukainen15 kA Icu klo |
| Käyttöluokka: | Luokka A standardin EN 60947-2 mukaanLuokka A standardin IEC 60947-2 mukaan |
| Soveltuvuus eristykseen: | Kyllä, standardin EN 60898-1 mukainenKyllä, standardin EN 60947-2 mukainenKyllä, standardin IEC 60898-1 mukainenKyllä, standardin IEC 60947-2 mukainen |
| Standardit: | EN 60898-1IEC 60898-1EN 60947-2IEC 60947-2 |
| Verkon taajuus: | 50/60 Hz |
|---|---|
| [Ue] nimelliskäyttöjännite: | 220...240 V AC 50/60 Hz400 V AC 50/60 Hz380...415 V AC 50/60 Hz440 V AC 50/60 Hz12...133 V AC 50/60 Hz180...250 V DC |
| Magneettinen laukaisuraja: | 12 x In +/- 20 % |
| [Ics] nimellinen käyttökatkaisukyky: | 15 kA 50 % standardin EN 60947-2 mukaan - 220...240 V AC 50/60 Hz7.5 kA 50 % standardin EN 60947-2 mukaan - 380...415 V AC 50/60 Hz5 kA 50 % standardin EN 60947-2 mukaan - 440 V AC 50/60 Hz15 kA 50 % standardin IEC 60947-2 mukaan - 220...240 V AC 50/60 Hz7.5 kA 50 % standardin IEC 60947-2 mukaan - 380...415 V AC 50/60 Hz5 kA 50 % standardin IEC 60947-2 mukaan - 440 V AC 50/60 Hz7500 A 75 % standardin EN 60898-1 mukaan - 400 V AC 50/60 Hz7500 A 75 % standardin IEC 60898-1 mukaan - 400 V AC 50/60 Hz21 kA 50 % standardin IEC 60947-2 mukaan - 12...133 V AC 50/60 Hz21 kA 50 % standardin EN 60947-2 mukaan - 12...133 V AC 50/60 Hz15 kA 100 % standardin IEC 60947-2 mukaan - 180...250 V DC15 kA 100 % standardin EN 60947-2 mukaan - 180...250 V DC |
| Rajoitusluokka: | 3 standardin EN 60898-1 mukaan3 standardin IEC 60898-1 mukaan |
| [Ui] nimellinen eristysjännite: | 500 V AC 50/60 Hz standardin EN 60947-2 mukaan500 V AC 50/60 Hz standardin IEC 60947-2 mukaan |
| [Uimp] nimellinen impulssinkestojännite: | 6 kV standardin EN 60947-2 mukaan6 kV standardin IEC 60947-2 mukaan |
| Kosketin-asennon ilmaisin: | Kyllä |
| Ohjaustyyppi: | Vipu |
| Paikallinen merkinanto: | Laukaisun ilmaisin |
| Asennustapa: | Kiinteä |
| Asennustuki: | DIN-kisko |
| Kiskokytkentä- ja jakelukiskon yhteensopivuus: | Ylä- tai alapuoli: KYLLÄ |
| 9 mm:n jaot: | 8 |
| Korkeus: | 85 mm |
| Leveys: | 72 mm |
| Syvyys: | 78.5 mm |
| Tuotteen paino: | 0.5 kg |
| Väri: | Valkoinen |
| Mekaaninen kestävyys: | 20000 jaksoa |
| Sähköinen kestävyys: | 10000 jaksoa |
| Liitännät - riviliittimet: | Yksittäinen liitin (ylä- tai alapuoli) 1...35 mm² jäykkäYksittäinen liitin (ylä- tai alapuoli) 1...25 mm² taipuisa |
| Johdon kuorintapituus: | 14 mm ylä- tai alaliitännälle |
| Kiristysmomentti: | 3.5 N.m ylä- tai alapuolelta |
| Maavuotosuojaus: | Erillinen lohko |
| Yhteensopivuuskoodi: | IC60 |
| Markkinasegmentti: | Pieni kaupallinen |
| IP-suojausaste: | IP20 standardin IEC 60529 mukaanIP20 standardin EN 60529 mukaan |
|---|---|
| Saasteaste: | 3 standardin EN 60947-2 mukaan3 standardin IEC 60947-2 mukaan |
| Ylijänniteluokka: | IV |
| Trooppistaminen: | 2 standardin IEC 60068-1 mukaan |
| Suhteellinen kosteus: | 95 % 55 °C:ssa |
| Käyttökorkeus: | 0...2000 m |
| Ympäristön ilman lämpötila käytössä: | -35...70 °C |
| Ympäristön ilman lämpötila varastoinnissa: | -40...85 °C |
| Kestävän kehityksen tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606480083341 |
|---|
