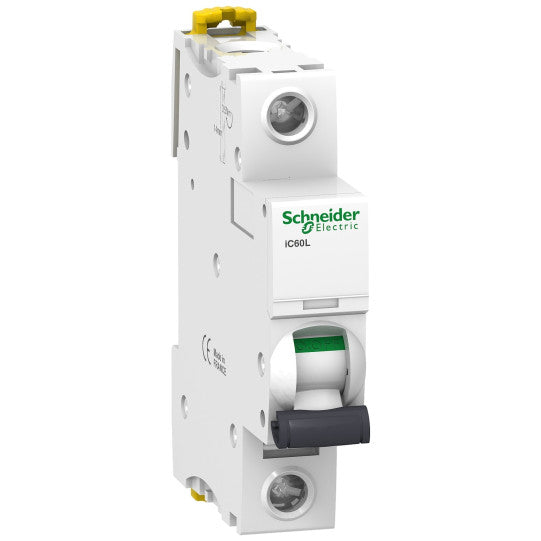

Pienoisautomaatti, Acti9 iC60L, 1P, 20 A, C-käyrä, 15000 A (IEC 60898-1), 25 kA (IEC 60947-2) - A9F94120
SKU: A9F94120
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Pienoisautomaatti, Acti9 iC60L, 1P, 20 A, C-käyrä, 15000 A (IEC 60898-1), 25 kA (IEC 60947-2) - A9F94120
KUVAUS
| Laitteen käyttökohde: | Jakelu |
|---|---|
| Tuotevalikoima: | Acti 9 |
| Tuotesarja: | IC60 |
| Tuotteen nimi: | Acti 9 iC60 |
| Tuote tai komponenttityyppi: | Pienoisjohdonsuojakatkaisija |
| Laitteen lyhyt nimi: | IC60L |
| Napojen kuvaus: | 1P |
| Suojattujen napojen lukumäärä: | 1 |
| [In] nimellisvirta: | 20 A |
| Verkon tyyppi: | DCAC |
| Laukaisuyksikön teknologia: | Lämpömagneettinen |
| Käyräkoodi: | C |
| Katkaisukyvyn koodi: | L |
| Katkaisukyky: | 15000 A Icn, 230 V AC 50/60 Hz, standardin EN/IEC 60898-1 mukaisesti50 kA Icu, 100...133 V AC 50/60 Hz, standardin EN/IEC 60947-2 mukaisesti70 kA Icu, 12...60 V AC 50/60 Hz, standardin EN/IEC 60947-2 mukaisesti20 kA Icu, 60...72 V DC, standardin EN/IEC 60947-2 mukaisesti25 kA Icu, 12...60 V DC, standardin EN/IEC 60947-2 mukaisesti25 kA Icu, 220...240 V AC 50/60 Hz, standardin EN/IEC 60947-2 mukaisesti |
| Käyttöluokka: | Luokka A standardin EN 60947-2 mukaisestiLuokka A standardin IEC 60947-2 mukaisesti |
| Soveltuvuus erotteluun: | Kyllä standardin EN 60898-1 mukaisestiKyllä standardin EN 60947-2 mukaisestiKyllä standardin IEC 60898-1 mukaisestiKyllä standardin IEC 60947-2 mukaisesti |
| Standardit: | EN 60898-1EN 60947-2IEC 60947-2IEC 60898-1 |
| Verkon taajuus: | 50/60 Hz |
|---|---|
| [Ue] nimelliskäyttöjännite: | 230 V AC 50/60 Hz12...60 V AC 50/60 Hz220...240 V AC 50/60 Hz100...133 V AC 50/60 Hz72 V DC12...60 V DC |
| Magneettinen laukaisuraja: | 8 x In +/- 20 % |
| [Ics] nimellinen käyttökatkaisukyky: | 12,5 kA 50 % standardin EN 60947-2 mukaisesti - 220...240 V AC 50/60 Hz12,5 kA 50 % standardin IEC 60947-2 mukaisesti - 220...240 V AC 50/60 Hz35 kA 50 % standardin EN 60947-2 mukaisesti - 12...60 V AC 50/60 Hz35 kA 50 % standardin IEC 60947-2 mukaisesti - 12...60 V AC 50/60 Hz25 kA 50 % standardin EN 60947-2 mukaisesti - 100...133 V AC 50/60 Hz25 kA 50 % standardin IEC 60947-2 mukaisesti - 100...133 V AC 50/60 Hz7500 A 50 % standardin EN 60898-1 mukaisesti - 230 V AC 50/60 Hz7500 A 50 % standardin IEC 60898-1 mukaisesti - 230 V AC 50/60 Hz20 kA 100 % standardin EN 60947-2 mukaisesti - 72 V DC20 kA 100 % standardin IEC 60947-2 mukaisesti - 72 V DC25 kA 100 % standardin EN 60947-2 mukaisesti - 12...60 V DC25 kA 100 % standardin IEC 60947-2 mukaisesti - 12...60 V DC |
| Rajoitusluokka: | 3 standardin EN 60898-1 mukaisesti3 standardin IEC 60898-1 mukaisesti |
| [Ui] nimellinen eristysjännite: | 500 V AC 50/60 Hz standardin EN 60947-2 mukaisesti500 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti |
| [Uimp] nimellinen impulssinkestojännite: | 6 kV standardin EN 60947-2 mukaisesti6 kV standardin IEC 60947-2 mukaisesti |
| Kosketinasennon ilmaisin: | Kyllä |
| Ohjaustyyppi: | Vipukytkin |
| Paikallinen signalointi: | Laukaisun merkkivalo |
| Asennustapa: | Kiinteä |
| Asennustuki: | DIN-kisko |
| Kisko- ja jakelukiskon yhteensopivuus: | Ylä- tai alapuolella: KYLLÄ |
| 9 mm:n jaot: | 2 |
| Korkeus: | 85 mm |
| Leveys: | 18 mm |
| Syvyys: | 78,5 mm |
| Tuotteen paino: | 0,215 kg |
| Väri: | Valkoinen |
| Mekaaninen kestävyys: | 20000 jaksoa |
| Sähkökestävyys: | 10000 jaksoa |
| Liitännät - riviliittimet: | Yksittäisliitin (ylhäällä tai alhaalla) 1...25 mm² jäykkäYksittäisliitin (ylhäällä tai alhaalla) 1...16 mm² taipuisa |
| Kuorintapituus: | 14 mm ylä- tai alaliitäntään |
| Kiristysmomentti: | 2 N.m ylä- tai alaosa |
| Maavuotosuojaus: | Ilman |
| Yhteensopivuuskoodi: | IC60 |
| Markkinasegmentti: | AsuinrakennuksetPienyritykset |
| IP-suojausluokka: | IP20 standardin IEC 60529 mukaisestiIP20 standardin EN 60529 mukaisesti |
|---|---|
| Saasteaste: | 3 standardin EN 60947-2 mukaisesti3 standardin IEC 60947-2 mukaisesti |
| Ylijänniteluokka: | IV |
| Trooppinen ympäristö: | 2 standardin IEC 60068-1 mukaisesti |
| Suhteellinen kosteus: | 95 % 55 °C:ssa |
| Käyttökorkeus: | 0...2000 m |
| Ympäristön käyttölämpötila: | -35...70 °C |
| Ympäristön varastointilämpötila: | -40...85 °C |
| Kestävän kehityksen tarjous: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606480084379 |
|---|
