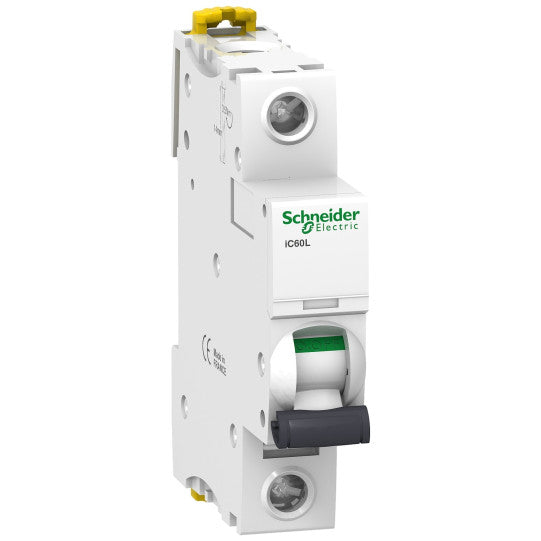

Pienoiskatkaisija, Acti9 iC60L, 1P, 40 A, C-käyrä, 15000 A (IEC 60898-1), 20 kA (IEC 60947-2) - A9F94140
SKU: A9F94140
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Pienoiskatkaisija, Acti9 iC60L, 1P, 40 A, C-käyrä, 15000 A (IEC 60898-1), 20 kA (IEC 60947-2) - A9F94140
KUVAUS
| Laitteen käyttötarkoitus: | Jakelu |
|---|---|
| Tuotevalikoima: | Acti 9 |
| Tuotesarja: | IC60 |
| Tuotteen nimi: | Acti 9 iC60 |
| Tuotteen tai komponentin tyyppi: | Pienoisjohdonsuojakatkaisija |
| Laitteen lyhyt nimi: | IC60L |
| Napojen kuvaus: | 1P |
| Suojattujen napojen lukumäärä: | 1 |
| [In] nimellisvirta: | 40 A |
| Verkon tyyppi: | DCAC |
| Laukaisuyksikön teknologia: | Lämpömagneettinen |
| Käyräkoodi: | C |
| Katkaisukykykoodi: | L |
| Katkaisukyky: | 15000 A Icn, 230 V AC 50/60 Hz, standardin EN/IEC 60898-1 mukainen20 kA Icu, 220...240 V AC 50/60 Hz, standardin EN/IEC 60947-2 mukainen36 kA Icu, 100...133 V AC 50/60 Hz, standardin EN/IEC 60947-2 mukainen70 kA Icu, 12...60 V AC 50/60 Hz, standardin EN/IEC 60947-2 mukainen20 kA Icu, 60...72 V DC, standardin EN/IEC 60947-2 mukainen25 kA Icu, 12...60 V DC, standardin EN/IEC 60947-2 mukainen |
| Käyttöluokka: | Luokka A, standardin EN 60947-2 mukainenLuokka A, standardin IEC 60947-2 mukainen |
| Soveltuu erotukseen: | Kyllä, standardin EN 60898-1 mukainenKyllä, standardin EN 60947-2 mukainenKyllä, standardin IEC 60898-1 mukainenKyllä, standardin IEC 60947-2 mukainen |
| Standardit: | EN 60898-1EN 60947-2IEC 60898-1IEC 60947-2 |
| Verkon taajuus: | 50/60 Hz |
|---|---|
| [Ue] nimelliskäyttöjännite: | 230 V AC 50/60 Hz12...60 V AC 50/60 Hz220...240 V AC 50/60 Hz100...133 V AC 50/60 Hz72 V DC12...60 V DC |
| Magneettinen laukaisuraja: | 8 x In +/- 20 % |
| [Ics] nimellinen käyttökatkaisukyky: | 35 kA 50 %, standardin EN 60947-2 mukainen - 12...60 V AC 50/60 Hz10 kA 50 %, standardin EN 60947-2 mukainen - 220...240 V AC 50/60 Hz35 kA 50 %, standardin IEC 60947-2 mukainen - 12...60 V AC 50/60 Hz10 kA 50 %, standardin IEC 60947-2 mukainen - 220...240 V AC 50/60 Hz18 kA 50 %, standardin EN 60947-2 mukainen - 100...133 V AC 50/60 Hz18 kA 50 %, standardin IEC 60947-2 mukainen - 100...133 V AC 50/60 Hz7500 A 50 %, standardin EN 60898-1 mukainen - 230 V AC 50/60 Hz7500 A 50 %, standardin IEC 60898-1 mukainen - 230 V AC 50/60 Hz20 kA 100 %, standardin EN 60947-2 mukainen - 72 V DC20 kA 100 %, standardin IEC 60947-2 mukainen - 72 V DC25 kA 100 %, standardin EN 60947-2 mukainen - 12...60 V DC25 kA 100 %, standardin IEC 60947-2 mukainen - 12...60 V DC |
| Rajoitusluokka: | 3, standardin EN 60898-1 mukainen3, standardin IEC 60898-1 mukainen |
| [Ui] nimelliseristysjännite: | 500 V AC 50/60 Hz, standardin EN 60947-2 mukainen500 V AC 50/60 Hz, standardin IEC 60947-2 mukainen |
| [Uimp] nimellinen impulssinkestojännite: | 6 kV, standardin EN 60947-2 mukainen6 kV, standardin IEC 60947-2 mukainen |
| Kosketinasennon ilmaisin: | Kyllä |
| Ohjaustyyppi: | Vipu |
| Paikallinen signalointi: | Laukaisun ilmaisin |
| Asennustapa: | Kiinteä |
| Kiinnitystuki: | DIN-kisko |
| Kiskon ja jakelupalikan yhteensopivuus: | Ylä- tai alapuoli: KYLLÄ |
| 9 mm jaot: | 2 |
| Korkeus: | 85 mm |
| Leveys: | 18 mm |
| Syvyys: | 78.5 mm |
| Tuotteen paino: | 0.215 kg |
| Väri: | Valkoinen |
| Mekaaninen kestävyys: | 20000 jaksoa |
| Sähköinen kestävyys: | 10000 jaksoa |
| Liitännät - liittimet: | Yksittäisliitin (ylä- tai alapuoli) 1...35 mm² jäykkäYksittäisliitin (ylä- tai alapuoli) 1...25 mm² joustava |
| Johdon kuorintapituus: | 14 mm ylä- tai alaliitännälle |
| Kiristysmomentti: | 3.5 N.m ylä- tai alapuoli |
| Vikavirtasuojaus: | Ilman |
| Yhteensopivuuskoodi: | IC60 |
| Markkinasegmentti: | AsuinrakennuksetPienyritykset |
| IP-suojausaste: | IP20, standardin IEC 60529 mukainenIP20, standardin EN 60529 mukainen |
|---|---|
| Saasteaste: | 3, standardin EN 60947-2 mukainen3, standardin IEC 60947-2 mukainen |
| Ylijänniteluokka: | IV |
| Tropikalisaatio: | 2, standardin IEC 60068-1 mukainen |
| Suhteellinen kosteus: | 95 % 55 °C:ssa |
| Käyttökorkeus: | 0...2000 m |
| Ympäristön lämpötila käytön aikana: | -35...70 °C |
| Varastoinnin ympäristön lämpötila: | -40...85 °C |
| Kestävän kehityksen tarjous: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606480084522 |
|---|
