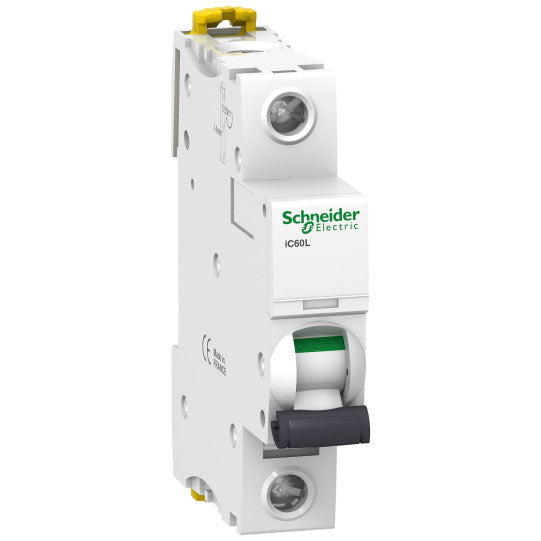

Pienoiskatkaisija, Acti9 iC60L, 1P, 6 A, C-käyrä, 15000 A (IEC 60898-1), 25 kA (IEC 60947-2) - A9F94106
SKU: A9F94106
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Pienoiskatkaisija, Acti9 iC60L, 1P, 6 A, C-käyrä, 15000 A (IEC 60898-1), 25 kA (IEC 60947-2) - A9F94106
KUVAUS
| Laitteen käyttökohde: | Jakelu |
|---|---|
| Tuotevalikoima: | Acti 9 |
| Tuotesarja: | IC60 |
| Tuotteen nimi: | Acti 9 iC60 |
| Tuotteen tai komponentin tyyppi: | Pienoisjohdonsuojakatkaisija |
| Laitteen lyhyt nimi: | IC60L |
| Napojen kuvaus: | 1P |
| Suojattujen napojen lukumäärä: | 1 |
| [In] nimellisvirta: | 6 A |
| Verkon tyyppi: | DCAC |
| Laukaisuyksikön tekniikka: | Lämpömagneettinen |
| Käyräkoodi: | C |
| Katkaisukykykoodi: | L |
| Katkaisukyky: | 15000 A Icn , 230 V AC 50/60 Hz standardin EN/IEC 60898-150 kA Icu mukaisesti, 100...133 V AC 50/60 Hz standardin EN/IEC 60947-270 kA Icu mukaisesti, 12...60 V AC 50/60 Hz standardin EN/IEC 60947-220 kA Icu mukaisesti, 60...72 V DC standardin EN/IEC 60947-225 kA Icu mukaisesti, 12...60 V DC standardin EN/IEC 60947-225 kA Icu mukaisesti, 220...240 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaisesti |
| Käyttöluokka: | Luokka A standardin EN 60947-2 mukaisestiLuokka A standardin IEC 60947-2 mukaisesti |
| Soveltuvuus eristykseen: | Kyllä standardin EN 60898-1 mukaisestiKyllä standardin EN 60947-2 mukaisestiKyllä standardin IEC 60898-1 mukaisestiKyllä standardin IEC 60947-2 mukaisesti |
| Standardit: | IEC 60947-2EN 60947-2IEC 60898-1EN 60898-1 |
| Verkon taajuus: | 50/60 Hz |
|---|---|
| [Ue] nimelliskäyttöjännite: | 230 V AC 50/60 Hz12...60 V AC 50/60 Hz220...240 V AC 50/60 Hz100...133 V AC 50/60 Hz72 V DC12...60 V DC |
| Magneettisen laukaisun raja: | 8 x In +/- 20 % |
| [Ics] nimellinen huoltokatkaisukyky: | 12.5 kA 50 % standardin EN 60947-2 mukaisesti - 220...240 V AC 50/60 Hz12.5 kA 50 % standardin IEC 60947-2 mukaisesti - 220...240 V AC 50/60 Hz35 kA 50 % standardin EN 60947-2 mukaisesti - 12...60 V AC 50/60 Hz35 kA 50 % standardin IEC 60947-2 mukaisesti - 12...60 V AC 50/60 Hz25 kA 50 % standardin EN 60947-2 mukaisesti - 100...133 V AC 50/60 Hz25 kA 50 % standardin IEC 60947-2 mukaisesti - 100...133 V AC 50/60 Hz7500 A 50 % standardin EN 60898-1 mukaisesti - 230 V AC 50/60 Hz7500 A 50 % standardin IEC 60898-1 mukaisesti - 230 V AC 50/60 Hz20 kA 100 % standardin EN 60947-2 mukaisesti - 72 V DC20 kA 100 % standardin IEC 60947-2 mukaisesti - 72 V DC25 kA 100 % standardin EN 60947-2 mukaisesti - 12...60 V DC25 kA 100 % standardin IEC 60947-2 mukaisesti - 12...60 V DC |
| Rajoitusluokka: | 3 standardin EN 60898-1 mukaisesti3 standardin IEC 60898-1 mukaisesti |
| [Ui] nimelliseristysjännite: | 500 V AC 50/60 Hz standardin EN 60947-2 mukaisesti500 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti |
| [Uimp] nimellisimpulssi kestojännite: | 6 kV standardin EN 60947-2 mukaisesti6 kV standardin IEC 60947-2 mukaisesti |
| Kosketuskohdan ilmaisin: | Kyllä |
| Ohjaustyyppi: | Vipu |
| Paikallinen signalointi: | Laukaisun ilmaisin |
| Asennustapa: | Kiinteä |
| Asennustuki: | DIN-kisko |
| Kiskon ja jakolohkon yhteensopivuus: | Ylä tai ala: KYLLÄ |
| 9 mm:n jaot: | 2 |
| Korkeus: | 85 mm |
| Leveys: | 18 mm |
| Syvyys: | 78.5 mm |
| Tuotteen paino: | 0.215 kg |
| Väri: | Valkoinen |
| Mekaaninen kestävyys: | 20000 jaksoa |
| Sähköinen kestävyys: | 10000 jaksoa |
| Liitännät - navat: | Yksittäinen liitin (ylä- tai alapuoli) 1...25 mm² jäykkäYksittäinen liitin (ylä- tai alapuoli) 1...16 mm² joustava |
| Johdon kuorintapituus: | 14 mm ylä- tai alaliitännälle |
| Kiristysmomentti: | 2 N.m ylä- tai alapuoli |
| Maavuotosuoja: | Ilman |
| Yhteensopivuuskoodi: | IC60 |
| Markkinasegmentti: | Pieni kaupallinenAsuinrakennus |
| IP-suojausluokka: | IP20 standardin IEC 60529 mukaisestiIP20 standardin EN 60529 mukaisesti |
|---|---|
| Likaantumisaste: | 3 standardin EN 60947-2 mukaisesti3 standardin IEC 60947-2 mukaisesti |
| Ylijänniteluokka: | IV |
| Trooppistaminen: | 2 standardin IEC 60068-1 mukaisesti |
| Suhteellinen kosteus: | 95 % @ 55 °C |
| Käyttökorkeus: | 0...2000 m |
| Ympäristön käyttölämpötila: | -35...70 °C |
| Ympäristön varastointilämpötila: | -40...85 °C |
| Kestävän kehityksen tarjous: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606480084515 |
|---|
