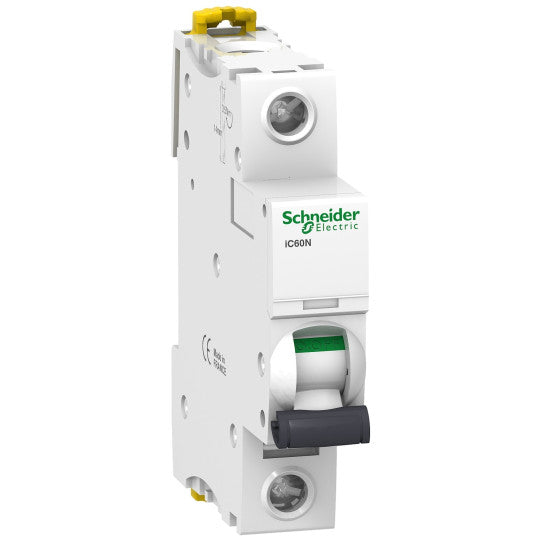

Pienoisautomaatti, Acti9 iC60N, 1P, 1 A, C-käyrä, 6000 A (IEC 60898-1), 50 kA (IEC 60947-2) - A9F74101
SKU: A9F74101
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Pienoisautomaatti, Acti9 iC60N, 1P, 1 A, C-käyrä, 6000 A (IEC 60898-1), 50 kA (IEC 60947-2) - A9F74101
KUVAUS
| Laitteen käyttö: | Jakelu |
|---|---|
| Tuotevalikoima: | Acti 9 |
| Tuotelinja: | IC60 |
| Tuotteen nimi: | Acti 9 iC60 |
| Tuote tai komponenttityyppi: | Pienoisjohdonsuojakatkaisija |
| Laitteen lyhyt nimi: | IC60N |
| Napojen kuvaus: | 1P |
| Suojattujen napojen määrä: | 1 |
| [In] nimellisvirta: | 1 A |
| Verkkotyyppi: | DCAC |
| Laukaisuyksikön tekniikka: | Lämpömagneettinen |
| Käyräkoodi: | C |
| Katkaisukyvyn koodi: | N |
| Katkaisukyky: | 6000 A Icn 230 V AC 50/60 Hz standardin EN/IEC 60898-1 mukaan50 kA Icu 12...60 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaan50 kA Icu 220...240 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaan50 kA Icu 100...133 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaan10 kA Icu 60...72 V DC standardin EN/IEC 60947-2 mukaan15 kA Icu 12...60 V DC standardin EN/IEC 60947-2 mukaan |
| Käyttöluokka: | Luokka A standardin EN 60947-2 mukaanLuokka A standardin IEC 60947-2 mukaan |
| Soveltuu erotukseen: | Kyllä standardin EN 60898-1 mukaanKyllä standardin EN 60947-2 mukaanKyllä standardin IEC 60898-1 mukaanKyllä standardin IEC 60947-2 mukaan |
| Standardit: | EN 60898-1EN 60947-2IEC 60898-1IEC 60947-2 |
| Laatusertifikaatit: | NF |
| Verkon taajuus: | 50/60 Hz |
|---|---|
| [Ue] nimelliskäyttöjännite: | 230 V AC 50/60 Hz12...60 V AC 50/60 Hz220...240 V AC 50/60 Hz100...133 V AC 50/60 Hz72 V DC12...60 V DC |
| Magneettisen laukaisun raja: | 8 x In +/- 20 % |
| [Ics] nimellinen käyttökatkaisukyky: | 50 kA 100 % standardin EN 60947-2 mukaan - 12...60 V AC 50/60 Hz50 kA 100 % standardin EN 60947-2 mukaan - 220...240 V AC 50/60 Hz50 kA 100 % standardin IEC 60947-2 mukaan - 12...60 V AC 50/60 Hz50 kA 100 % standardin IEC 60947-2 mukaan - 220...240 V AC 50/60 Hz50 kA 100 % standardin IEC 60947-2 mukaan - 100...133 V AC 50/60 Hz50 kA 100 % standardin EN 60947-2 mukaan - 100...133 V AC 50/60 Hz6000 A 100 % standardin EN 60898-1 mukaan - 230 V AC 50/60 Hz6000 A 100 % standardin IEC 60898-1 mukaan - 230 V AC 50/60 Hz10 kA 100 % standardin EN 60947-2 mukaan - 72 V DC10 kA 100 % standardin IEC 60947-2 mukaan - 72 V DC15 kA 100 % standardin EN 60947-2 mukaan - 12...60 V DC15 kA 100 % standardin IEC 60947-2 mukaan - 12...60 V DC |
| Rajoitusluokka: | 3 standardin EN 60898-1 mukaan3 standardin IEC 60898-1 mukaan |
| [Ui] nimelliseristysjännite: | 500 V AC 50/60 Hz standardin EN 60947-2 mukaan500 V AC 50/60 Hz standardin IEC 60947-2 mukaan |
| [Uimp] nimellisimpulssikestojännite: | 6 kV standardin EN 60947-2 mukaan6 kV standardin IEC 60947-2 mukaan |
| Kosketusasennon osoitin: | Kyllä |
| Ohjaustyyppi: | Vipu |
| Paikallinen signalointi: | Laukaisun ilmaisin |
| Asennustapa: | Kiinteä |
| Asennustuki: | DIN-kisko |
| Kiskon ja jakoblokin yhteensopivuus: | Ylä- tai alapuoli: KYLLÄ |
| 9 mm:n jaot: | 2 |
| Korkeus: | 85 mm |
| Leveys: | 18 mm |
| Syvyys: | 78,5 mm |
| Tuotteen paino: | 0,215 kg |
| Väri: | Valkoinen |
| Mekaaninen kestävyys: | 20000 jaksoa |
| Sähköinen kestävyys: | 10000 jaksoa |
| Liitännät - liittimet: | Yksittäinen liitin (ylä- tai alapuoli) 1...25 mm² jäykkäYksittäinen liitin (ylä- tai alapuoli) 1...16 mm² taipuisa |
| Johdon kuorintapituus: | 14 mm ylä- tai alaliitännälle |
| Kiristysmomentti: | 2 Nm ylä- tai alapuolella |
| Maasulkusuojaus: | Ilman |
| Yhteensopivuuskoodi: | IC60 |
| Markkinasegmentti: | Pienet kaupalliset kohteet |
| IP-suojausluokka: | IP20 standardin IEC 60529 mukaanIP20 standardin EN 60529 mukaan |
|---|---|
| Likaantumisaste: | 3 standardin EN 60947-2 mukaan3 standardin IEC 60947-2 mukaan |
| Ylijänniteluokka: | IV |
| Trooppistaminen: | 2 standardin IEC 60068-1 mukaan |
| Suhteellinen kosteus: | 95 % 55 °C:ssa |
| Käyttökorkeus: | 0...2000 m |
| Ympäristön käyttölämpötila: | -35...70 °C |
| Ympäristön varastointilämpötila: | -40...85 °C |
| Kestävän kehityksen tarjous: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606480080227 |
|---|
