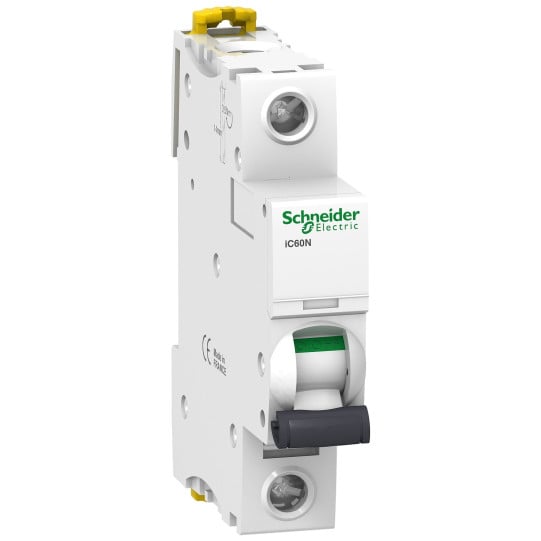

Pienoisautomaatti, Acti9 iC60N, 1P, 32 A, C-käyrä, 6000 A (IEC 60898-1), 10 kA (IEC 60947-2) - A9F77132
SKU: A9F77132
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Pienoisautomaatti, Acti9 iC60N, 1P, 32 A, C-käyrä, 6000 A (IEC 60898-1), 10 kA (IEC 60947-2) - A9F77132
KUVAUS
| Laitteen käyttökohde: | Jakelu |
|---|---|
| Tuotevalikoima: | Acti 9 |
| Tuoteperhe: | IC60 |
| Tuotteen nimi: | Acti 9 iC60 |
| Tuotteen tai komponentin tyyppi: | Johdonsuojakatkaisija |
| Laitteen lyhyt nimi: | IC60N |
| Napojen kuvaus: | 1P |
| Suojattujen napojen lukumäärä: | 1 |
| [In] nimellisvirta: | 32 A |
| Verkon tyyppi: | DCAC |
| Laukaisuyksikön teknologia: | Lämpömagneettinen |
| Käyräkoodi: | C |
| Katkaisukykykoodi: | N |
| Katkaisukyky: | 6000 A Icn, 230 V AC 50/60 Hz, standardin EN/IEC 60898-1 mukaan10 kA Icu, 60...72 V DC, standardin EN/IEC 60947-2 mukaan15 kA Icu, 12...60 V DC, standardin EN/IEC 60947-2 mukaan10 kA Icu, 220...240 V AC 50/60 Hz, standardin EN/IEC 60947-2 mukaan36 kA Icu, 12...60 V AC 50/60 Hz, standardin EN/IEC 60947-2 mukaan20 kA Icu, 100...133 V AC 50/60 Hz, standardin EN/IEC 60947-2 mukaan |
| Käyttöluokka: | Luokka A, standardin EN 60947-2 mukaanLuokka A, standardin IEC 60947-2 mukaan |
| Soveltuvuus erotteluun: | Kyllä, standardin EN 60898-1 mukaanKyllä, standardin EN 60947-2 mukaanKyllä, standardin IEC 60898-1 mukaanKyllä, standardin IEC 60947-2 mukaan |
| Standardit: | IEC 60898-1IEC 60947-2EN 60898-1EN 60947-2 |
| Laatusertifikaatit: | NF |
| Verkon taajuus: | 50/60 Hz |
|---|---|
| [Ue] nimelliskäyttöjännite: | 230 V AC 50/60 Hz12...60 V AC 50/60 Hz220...240 V AC 50/60 Hz100...133 V AC 50/60 Hz72 V DC12...60 V DC |
| Magneettinen laukaisuraja: | 8 x In +/- 20 % |
| [Ics] nimellinen käyttökatkaisukyky: | 27 kA 75 % standardin EN 60947-2 mukaan - 12...60 V AC 50/60 Hz7.5 kA 75 % standardin EN 60947-2 mukaan - 220...240 V AC 50/60 Hz27 kA 75 % standardin IEC 60947-2 mukaan - 12...60 V AC 50/60 Hz7.5 kA 75 % standardin IEC 60947-2 mukaan - 220...240 V AC 50/60 Hz15 kA 75 % standardin IEC 60947-2 mukaan - 100...133 V AC 50/60 Hz15 kA 75 % standardin EN 60947-2 mukaan - 100...133 V AC 50/60 Hz6000 A 100 % standardin EN 60898-1 mukaan - 230 V AC 50/60 Hz6000 A 100 % standardin IEC 60898-1 mukaan - 230 V AC 50/60 Hz10 kA 100 % standardin EN 60947-2 mukaan - 72 V DC10 kA 100 % standardin IEC 60947-2 mukaan - 72 V DC15 kA 100 % standardin EN 60947-2 mukaan - 12...60 V DC15 kA 100 % standardin IEC 60947-2 mukaan - 12...60 V DC |
| Rajoitusluokka: | 3 standardin EN 60898-1 mukaan3 standardin IEC 60898-1 mukaan |
| [Ui] nimellinen eristysjännite: | 500 V AC 50/60 Hz standardin EN 60947-2 mukaan500 V AC 50/60 Hz standardin IEC 60947-2 mukaan |
| [Uimp] nimellinen impulssinkestojännite: | 6 kV standardin EN 60947-2 mukaan6 kV standardin IEC 60947-2 mukaan |
| Kontaktin asennon osoitin: | Kyllä |
| Ohjaustyyppi: | Vipukytkin |
| Paikallinen signaalitoiminto: | Laukaisun ilmaisin |
| Asennustila: | Kiinteä |
| Asennustuki: | DIN-kisko |
| Kiskon ja jakelupalkin yhteensopivuus: | Ylhäällä tai alhaalla: KYLLÄ |
| 9 mm:n jaot: | 2 |
| Korkeus: | 85 mm |
| Leveys: | 18 mm |
| Syvyys: | 78.5 mm |
| Tuotteen paino: | 0.215 kg |
| Väri: | Valkoinen |
| Mekaaninen kestävyys: | 20000 jaksoa |
| Sähköinen kestävyys: | 10000 jaksoa |
| Liitännät - liittimet: | Yksittäisliitin (ylhäällä tai alhaalla) 1...35 mm² jäykkäYksittäisliitin (ylhäällä tai alhaalla) 1...25 mm² taipuisa |
| Johdonkuorintapituus: | 14 mm ylä- tai alaliitäntään |
| Kiristysmomentti: | 3.5 N.m ylhäällä tai alhaalla |
| Maavuotosuojaus: | Ilman |
| Yhteensopivuuskoodi: | IC60 |
| IP-suojausluokka: | IP20 standardin IEC 60529 mukaanIP20 standardin EN 60529 mukaan |
|---|---|
| Saasteaste: | 3 standardin EN 60947-2 mukaan3 standardin IEC 60947-2 mukaan |
| Ylijänniteluokka: | IV |
| Trooppistaminen: | 2 standardin IEC 60068-1 mukaan |
| Suhteellinen kosteus: | 95 % lämpötilassa 55 °C |
| Käyttökorkeus: | 0...2000 m |
| Ympäristön ilman lämpötila käytössä: | -35...70 °C |
| Ympäristön ilman lämpötila varastoinnissa: | -40...85 °C |
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606480094071 |
|---|
