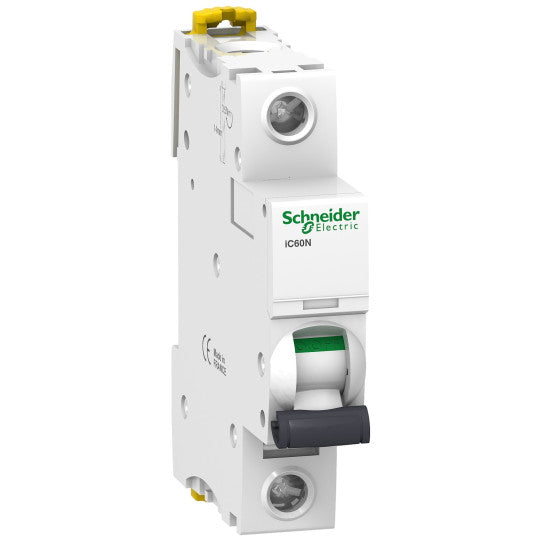

Pienoisautomaatti, Acti9 iC60N, 1P, 50 A, B-käyrä, 6000 A (IEC 60898-1), 10 kA (IEC 60947-2) - A9F76150
SKU: A9F76150
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Pienoisautomaatti, Acti9 iC60N, 1P, 50 A, B-käyrä, 6000 A (IEC 60898-1), 10 kA (IEC 60947-2) - A9F76150
KUVAUS
| Laitteen käyttökohde: | Jakelu |
|---|---|
| Tuotevalikoima: | Acti9 |
| Tuotelinja: | IC60 |
| Tuotteen nimi: | Acti9 iC60 |
| Tuotteen tai komponentin tyyppi: | Pienoisautomaatti |
| Laitteen lyhyt nimi: | IC60N |
| Napojen kuvaus: | 1P |
| Suojattujen napojen määrä: | 1 |
| [In] nimellisvirta: | 50 A |
| Verkon tyyppi: | AC/DC |
| Laukaisulaitteen tekniikka: | Lämpömagneettinen |
| Käyräkoodi: | B |
| Katkaisukykyluokka: | N |
| Katkaisukyky: | 6000 A Icn 230 V AC 50/60 Hz standardin EN/IEC 60898-1 mukaan10 kA Icu 60...72 V DC standardin EN/IEC 60947-2 mukaan15 kA Icu 12...60 V DC standardin EN/IEC 60947-2 mukaan10 kA Icu 220...240 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaan36 kA Icu 12...60 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaan20 kA Icu 100...133 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaan |
| Käyttöluokka: | Luokka A standardin EN 60947-2 mukaanLuokka A standardin IEC 60947-2 mukaan |
| Soveltuvuus erottamiseen: | Kyllä standardin EN 60898-1 mukaanKyllä standardin EN 60947-2 mukaanKyllä standardin IEC 60898-1 mukaanKyllä standardin IEC 60947-2 mukaan |
| Standardit: | EN 60898-1EN 60947-2IEC 60898-1IEC 60947-2 |
| Laatusertifikaatit: | NF |
| Verkon taajuus: | 50/60 Hz |
|---|---|
| [Ue] nimelliskäyttöjännite: | 230 V AC 50/60 Hz12...60 V AC 50/60 Hz220...240 V AC 50/60 Hz100...133 V AC 50/60 Hz72 V DC12...60 V DC |
| Magneettisen laukaisun raja-arvo: | 4 x In +/- 20 % |
| [Ics] nimellinen käyttökatkaisukyky: | 27 kA 75 % standardin EN 60947-2 mukaan - 12...60 V AC 50/60 Hz7.5 kA 75 % standardin EN 60947-2 mukaan - 220...240 V AC 50/60 Hz27 kA 75 % standardin IEC 60947-2 mukaan - 12...60 V AC 50/60 Hz7.5 kA 75 % standardin IEC 60947-2 mukaan - 220...240 V AC 50/60 Hz15 kA 75 % standardin IEC 60947-2 mukaan - 100...133 V AC 50/60 Hz15 kA 75 % standardin EN 60947-2 mukaan - 100...133 V AC 50/60 Hz6000 A 100 % standardin EN 60898-1 mukaan - 230 V AC 50/60 Hz6000 A 100 % standardin IEC 60898-1 mukaan - 230 V AC 50/60 Hz10 kA 100 % standardin EN 60947-2 mukaan - 72 V DC10 kA 100 % standardin IEC 60947-2 mukaan - 72 V DC15 kA 100 % standardin EN 60947-2 mukaan - 12...60 V DC15 kA 100 % standardin IEC 60947-2 mukaan - 12...60 V DC |
| [Ui] nimelliseristysjännite: | 500 V AC 50/60 Hz standardin EN 60947-2 mukaan500 V AC 50/60 Hz standardin IEC 60947-2 mukaan |
| [Uimp] nimellisimpulssijännitekestävyys: | 6 kV standardin EN 60947-2 mukaan6 kV standardin IEC 60947-2 mukaan |
| Kosketinasennon ilmaisin: | Kyllä |
| Ohjaustyyppi: | Vipu |
| Paikallinen merkinanto: | Laukaisun merkkivalo |
| Asennustapa: | Kiinteä |
| Asennustuki: | DIN-kisko |
| Kampakiskon ja jakoblokin yhteensopivuus: | Ylä- tai alapuoli: KYLLÄ |
| Liitäntäväli: | 18 mm laitteiden välillä |
| 9 mm:n jaot: | 2 |
| Korkeus: | 85 mm |
| Leveys: | 18 mm |
| Syvyys: | 78.5 mm |
| Nettopaino: | 0.215 kg |
| Väri: | Valkoinen |
| Mekaaninen kestävyys: | 20000 jaksoa |
| Sähköinen kestävyys: | 10000 jaksoa |
| Liitännät - liittimet: | Yksi liitin (ylä- tai alapuoli) 1...35 mm² jäykkäYksi liitin (ylä- tai alapuoli) 1...25 mm² taipuisa |
| Johdinpoiston pituus: | 14 mm ylä- tai alaliitäntään |
| Kiristysmomentti: | 3.5 N.m ylä- tai alapuoli |
| Maavuotosuojaus: | Ilman |
| Yhteensopivuuskoodi: | IC60 |
| IP-suojausluokka: | IP20 standardin IEC 60529 mukaanIP20 standardin EN 60529 mukaan |
|---|---|
| Saastumisaste: | 3 standardin EN 60947-2 mukaan3 standardin IEC 60947-2 mukaan |
| Ylijänniteluokka: | IV |
| Tropikalisaatio: | 2 standardin IEC 60068-1 mukaan |
| Suhteellinen kosteus: | 95 % 55 °C:ssa |
| Käyttökorkeus: | 0...2000 m |
| Ympäristön lämpötila käytössä: | -35...70 °C |
| Ympäristön lämpötila varastoinnin aikana: | -40...85 °C |
| Kestävän kehityksen tarjous: | Green Premium -tuoteREACh-asetus |
| Pakkauksen yksikkötyyppi 1: | PCENumber of Units in Package 1 |
| Code EAN: | 3606480093647 |
|---|
