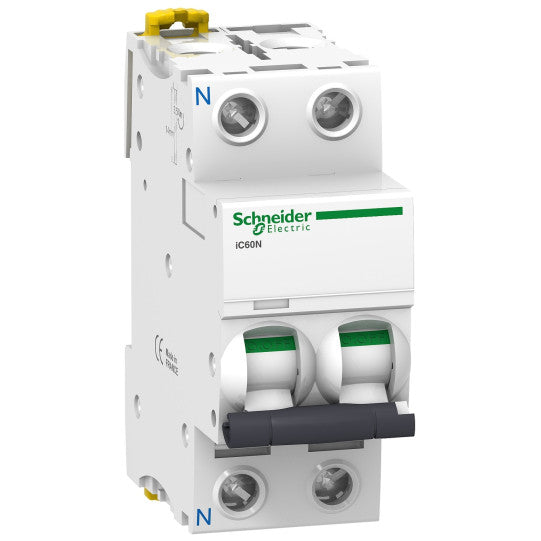

Pienoisautomaatti, Acti9 iC60N, 1P+N, 40 A, C-käyrä, 6000 A (IEC 60898-1), 10 kA (IEC 60947-2) - A9F77640
SKU: A9F77640
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Pienoisautomaatti, Acti9 iC60N, 1P+N, 40 A, C-käyrä, 6000 A (IEC 60898-1), 10 kA (IEC 60947-2) - A9F77640
KUVAUS
| Laitteen käyttötarkoitus: | Jakelu |
|---|---|
| Tuotevalikoima: | Acti 9 |
| Tuotesarja: | IC60 |
| Tuotteen nimi: | Acti 9 iC60 |
| Tuotteen tai komponentin tyyppi: | Johdonsuojakatkaisija |
| Laitteen lyhyt nimi: | IC60N |
| Napojen kuvaus: | 1P + N |
| Suojattujen napojen määrä: | 1 |
| Nollajohtimen sijainti: | Vasen |
| [In] nimellisvirta: | 40 A |
| Verkon tyyppi: | AC |
| Laukaisuyksikön tekniikka: | Lämpömagneettinen |
| Käyräkoodi: | C |
| Katkaisukykykoodi: | N |
| Katkaisukyky: | 6000 A Icn, 230 V AC 50/60 Hz, standardin EN/IEC 60898-1 mukaisesti10 kA Icu, 220...240 V AC 50/60 Hz, standardin EN/IEC 60947-2 mukaisesti36 kA Icu, 12...60 V AC 50/60 Hz, standardin EN/IEC 60947-2 mukaisesti20 kA Icu, 100...133 V AC 50/60 Hz, standardin EN/IEC 60947-2 mukaisesti |
| Käyttöluokka: | Luokka A, standardin EN 60947-2 mukaisestiLuokka A, standardin IEC 60947-2 mukaisesti |
| Soveltuvuus eristykseen: | Kyllä, standardin EN 60898-1 mukaisestiKyllä, standardin EN 60947-2 mukaisestiKyllä, standardin IEC 60898-1 mukaisestiKyllä, standardin IEC 60947-2 mukaisesti |
| Standardit: | IEC 60898-1IEC 60947-2EN 60898-1EN 60947-2 |
| Laatusertifikaatit: | NF |
| Verkon taajuus: | 50/60 Hz |
|---|---|
| [Ue] nimelliskäyttöjännite: | 230 V AC 50/60 Hz12...60 V AC 50/60 Hz220...240 V AC 50/60 Hz100...133 V AC 50/60 Hz |
| Magneettinen laukaisuraja: | 8 x In +/- 20 % |
| [Ics] nimellinen huoltokatkaisukyky: | 27 kA 75 % standardin EN 60947-2 mukaisesti - 12...60 V AC 50/60 Hz7.5 kA 75 % standardin EN 60947-2 mukaisesti - 220...240 V AC 50/60 Hz27 kA 75 % standardin IEC 60947-2 mukaisesti - 12...60 V AC 50/60 Hz7.5 kA 75 % standardin IEC 60947-2 mukaisesti - 220...240 V AC 50/60 Hz15 kA 75 % standardin IEC 60947-2 mukaisesti - 100...133 V AC 50/60 Hz15 kA 75 % standardin EN 60947-2 mukaisesti - 100...133 V AC 50/60 Hz6000 A 100 % standardin EN 60898-1 mukaisesti - 230 V AC 50/60 Hz6000 A 100 % standardin IEC 60898-1 mukaisesti - 230 V AC 50/60 Hz |
| Rajoitusluokka: | 3 standardin EN 60898-1 mukaisesti3 standardin IEC 60898-1 mukaisesti |
| [Ui] nimelliseristysjännite: | 500 V AC 50/60 Hz, standardin EN 60947-2 mukaisesti500 V AC 50/60 Hz, standardin IEC 60947-2 mukaisesti |
| [Uimp] nimellinen impulssijännite: | 6 kV standardin EN 60947-2 mukaisesti6 kV standardin IEC 60947-2 mukaisesti |
| Kosketusasennon osoitin: | Kyllä |
| Ohjaustyyppi: | Vipukytkin |
| Paikallinen signaalitoiminto: | Laukaisun ilmaisin |
| Asennustapa: | Kiinteä |
| Asennustuki: | DIN-kisko |
| Kiskon ja jakoblokin yhteensopivuus: | Ylä tai ala: KYLLÄ |
| 9 mm:n jaot: | 4 |
| Korkeus: | 85 mm |
| Leveys: | 36 mm |
| Syvyys: | 78.5 mm |
| Tuotteen paino: | 0.25 kg |
| Väri: | Valkoinen |
| Mekaaninen kestävyys: | 20000 jaksoa |
| Sähköinen kestävyys: | 10000 jaksoa |
| Liitännät - liittimet: | Yksittäinen liitin (ylä- tai alapuolella) 1...35 mm² jäykkäYksittäinen liitin (ylä- tai alapuolella) 1...25 mm² joustava |
| Johdonkuorinnan pituus: | 14 mm ylä- tai alaliitännälle |
| Kiristysmomentti: | 3.5 N.m ylhäällä tai alhaalla |
| Maavuotosuojaus: | Erillinen lohko |
| Yhteensopivuuskoodi: | IC60 |
| IP-suojausluokka: | IP20 standardin IEC 60529 mukaisestiIP20 standardin EN 60529 mukaisesti |
|---|---|
| Saasteaste: | 3 standardin EN 60947-2 mukaisesti3 standardin IEC 60947-2 mukaisesti |
| Ylijänniteluokka: | IV |
| Tropikointi: | 2 standardin IEC 60068-1 mukaisesti |
| Suhteellinen kosteus: | 95 % @ 55 °C |
| Käyttökorkeus: | 0...2000 m |
| Ympäröivän ilman lämpötila käytössä: | -35...70 °C |
| Ympäröivän ilman lämpötila varastoinnissa: | -40...85 °C |
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606480094446 |
|---|
