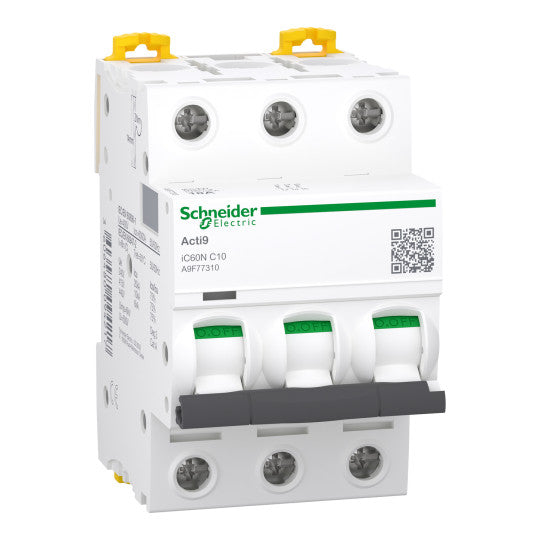

Pienoisautomaatti, Acti9 iC60N, 3P, 10 A, C-käyrä, 6000 A (IEC 60898-1), 10 kA (IEC 60947-2) - A9F77310
SKU: A9F77310
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Pienoisautomaatti, Acti9 iC60N, 3P, 10 A, C-käyrä, 6000 A (IEC 60898-1), 10 kA (IEC 60947-2) - A9F77310
KUVAUS
| Laitteen käyttökohde: | Jakelu |
|---|---|
| Tuotevalikoima: | Acti 9 |
| Tuoteperhe: | IC60 |
| Tuotteen nimi: | Acti 9 iC60 |
| Tuotteen tai komponentin tyyppi: | Pienoisjohdonsuojakatkaisija |
| Laitteen lyhyt nimi: | IC60N |
| Napojen kuvaus: | 3P |
| Suojattujen napojen määrä: | 3 |
| [In] nimellisvirta: | 10 A |
| Verkon tyyppi: | ACDC |
| Laukaisuyksikön tekniikka: | Lämpömagneettinen |
| Käyräkoodi: | C |
| Katkaisukykykoodi: | N |
| Katkaisukyky: | 6000 A Icn , 400 V AC 50/60 Hz standardin EN/IEC 60898-1 mukaan36 kA Icu , 12...60 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaan10 kA Icu , 380...415 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaan20 kA Icu , 220...240 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaan6 kA Icu , 440 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaan36 kA Icu , 100...133 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaan10 kA Icu , |
| Käyttöluokka: | Luokka A standardin EN 60947-2 mukaanLuokka A standardin IEC 60947-2 mukaan |
| Soveltuvuus eristykseen: | Kyllä standardin EN 60898-1 mukaanKyllä standardin EN 60947-2 mukaanKyllä standardin IEC 60898-1 mukaanKyllä standardin IEC 60947-2 mukaan |
| Standardit: | EN 60898-1IEC 60947-2EN 60947-2IEC 60898-1 |
| Laatusertifikaatit: | NF |
| Verkon taajuus: | 50/60 Hz |
|---|---|
| [Ue] nimelliskäyttöjännite: | 220...240 V AC 50/60 Hz400 V AC 50/60 Hz380...415 V AC 50/60 Hz440 V AC 50/60 Hz12...133 V AC 50/60 Hz125...180 V DC |
| Magneettisen laukaisun raja-arvo: | 8 x In +/- 20 % |
| [Ics] nimellinen huoltokatkaisukyky: | 15 kA 75 % standardin EN 60947-2 mukaan - 220...240 V AC 50/60 Hz7.5 kA 75 % standardin EN 60947-2 mukaan - 380...415 V AC 50/60 Hz4.5 kA 75 % standardin EN 60947-2 mukaan - 440 V AC 50/60 Hz15 kA 75 % standardin IEC 60947-2 mukaan - 220...240 V AC 50/60 Hz7.5 kA 75 % standardin IEC 60947-2 mukaan - 380...415 V AC 50/60 Hz4.5 kA 75 % standardin IEC 60947-2 mukaan - 440 V AC 50/60 Hz27 kA 75 % standardin IEC 60947-2 mukaan - 12...133 V AC 50/60 Hz27 kA 75 % standardin EN 60947-2 mukaan - 12...133 V AC 50/60 Hz6000 A 100 % standardin EN 60898-1 mukaan - 400 V AC 50/60 Hz6000 A 100 % standardin IEC 60898-1 mukaan - 400 V AC 50/60 Hz10 kA 100 % standardin IEC 60947-2 mukaan - 125...180 V DC10 kA 100 % standardin EN 60947-2 mukaan - 125...180 V DC |
| Rajoitusluokka: | 3 standardin EN 60898-1 mukaan3 standardin IEC 60898-1 mukaan |
| [Ui] nimelliseristysjännite: | 500 V AC 50/60 Hz standardin EN 60947-2 mukaan500 V AC 50/60 Hz standardin IEC 60947-2 mukaan |
| [Uimp] nimellisimpulssi-jännitekesto: | 6 kV standardin EN 60947-2 mukaan6 kV standardin IEC 60947-2 mukaan |
| Kosketin-asennon merkkivalo: | Kyllä |
| Ohjaustyyppi: | Vaihtokytkin |
| Paikallinen signaali: | Laukaisun ilmaisin |
| Asennustapa: | Kiinteä |
| Asennustuki: | DIN-kisko |
| Yhteensopivuus kiskoston ja jakelulohkon kanssa: | Ylä- tai alapuoli: KYLLÄ |
| 9 mm:n jaot: | 6 |
| Korkeus: | 85 mm |
| Leveys: | 54 mm |
| Syvyys: | 78.5 mm |
| Tuotteen paino: | 0.375 kg |
| Väri: | Valkoinen |
| Mekaaninen kestävyys: | 20000 jaksoa |
| Sähköinen kestävyys: | 10000 jaksoa |
| Liitännät - liittimet: | Yksi liitin (ylä- tai alapuolella) 1...25 mm² jäykkäYksi liitin (ylä- tai alapuolella) 1...16 mm² taipuisa |
| Johtojen kuorintapituus: | 14 mm ylä- tai alaliitännälle |
| Kiristysmomentti: | 2 N.m ylhäältä tai alhaalta |
| Vuotovirta-suojaus: | Erillinen lohko |
| Yhteensopivuuskoodi: | IC60 |
| IP-suojausluokka: | IP20 standardin IEC 60529 mukaanIP20 standardin EN 60529 mukaan |
|---|---|
| Saastumisaste: | 3 standardin EN 60947-2 mukaan3 standardin IEC 60947-2 mukaan |
| Ylijänniteluokka: | IV |
| Tropikaalisuus: | 2 standardin IEC 60068-1 mukaan |
| Suhteellinen kosteus: | 95 % 55 °C:ssa |
| Käyttökorkeus: | 0...2000 m |
| Ympäristön ilman lämpötila käytössä: | -35...70 °C |
| Ympäristön ilman lämpötila varastoinnissa: | -40...85 °C |
| Kestävän kehityksen tarjooman tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606480094217 |
|---|
