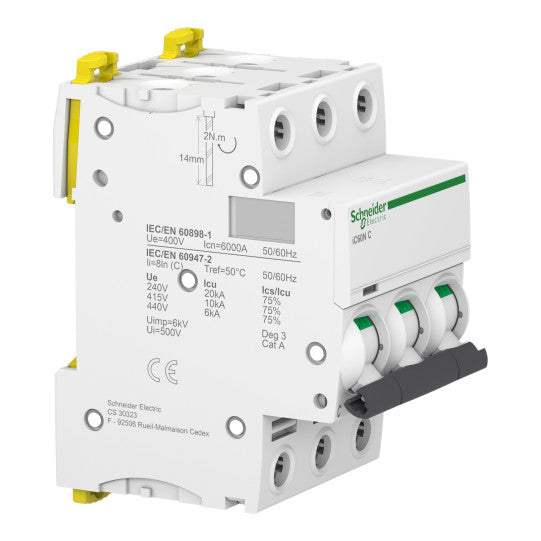

Pienoisautomaatti, Acti9 iC60N, 3P, 20 A, C-käyrä, 6000 A (IEC 60898-1), 10 kA (IEC 60947-2) - A9F77320
SKU: A9F77320
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Pienoisautomaatti, Acti9 iC60N, 3P, 20 A, C-käyrä, 6000 A (IEC 60898-1), 10 kA (IEC 60947-2) - A9F77320
KUVAUS
| Laitteen käyttökohde: | Jakelu |
|---|---|
| Tuotesarja: | Acti 9 |
| Tuotevalikoima: | IC60 |
| Tuotteen nimi: | Acti 9 iC60 |
| Tuotteen tai komponentin tyyppi: | Pienoissuojakytkin |
| Laitteen lyhyt nimi: | IC60N |
| Napojen kuvaus: | 3P |
| Suojattujen napojen lukumäärä: | 3 |
| [In] nimellisvirta: | 20 A |
| Verkon tyyppi: | ACDC |
| Laukaisuyksikön tekniikka: | Lämpömagneettinen |
| Käyräkoodi: | C |
| Katkaisukykykoodi: | N |
| Katkaisukyky: | 6000 A Icn 400 V AC 50/60 Hz standardin EN/IEC 60898-1 mukaan36 kA Icu 12...60 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaan10 kA Icu 380...415 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaan20 kA Icu 220...240 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaan6 kA Icu 440 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaan36 kA Icu 100...133 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaan10 kA Icu |
| Käyttöluokka: | Luokka A standardin EN 60947-2 mukaanLuokka A standardin IEC 60947-2 mukaan |
| Soveltuvuus eristykseen: | Kyllä, standardin EN 60898-1 mukaisestiKyllä, standardin EN 60947-2 mukaisestiKyllä, standardin IEC 60898-1 mukaisestiKyllä, standardin IEC 60947-2 mukaisesti |
| Standardit: | EN 60898-1IEC 60947-2IEC 60898-1EN 60947-2 |
| Laatusertifikaatit: | NF |
| Verkon taajuus: | 50/60 Hz |
|---|---|
| [Ue] nimelliskäyttöjännite: | 220...240 V AC 50/60 Hz400 V AC 50/60 Hz380...415 V AC 50/60 Hz440 V AC 50/60 Hz12...133 V AC 50/60 Hz125...180 V DC |
| Magneettisen laukaisun raja: | 8 x In +/- 20 % |
| [Ics] nimellinen käyttökatkaisukyky: | 15 kA 75 % standardin EN 60947-2 mukaan - 220...240 V AC 50/60 Hz7.5 kA 75 % standardin EN 60947-2 mukaan - 380...415 V AC 50/60 Hz4.5 kA 75 % standardin EN 60947-2 mukaan - 440 V AC 50/60 Hz15 kA 75 % standardin IEC 60947-2 mukaan - 220...240 V AC 50/60 Hz7.5 kA 75 % standardin IEC 60947-2 mukaan - 380...415 V AC 50/60 Hz4.5 kA 75 % standardin IEC 60947-2 mukaan - 440 V AC 50/60 Hz27 kA 75 % standardin IEC 60947-2 mukaan - 12...133 V AC 50/60 Hz27 kA 75 % standardin EN 60947-2 mukaan - 12...133 V AC 50/60 Hz6000 A 100 % standardin EN 60898-1 mukaan - 400 V AC 50/60 Hz6000 A 100 % standardin IEC 60898-1 mukaan - 400 V AC 50/60 Hz10 kA 100 % standardin IEC 60947-2 mukaan - 125...180 V DC10 kA 100 % standardin EN 60947-2 mukaan - 125...180 V DC |
| Rajoitusluokka: | 3 standardin EN 60898-1 mukaan3 standardin IEC 60898-1 mukaan |
| [Ui] nimelliseristysjännite: | 500 V AC 50/60 Hz standardin EN 60947-2 mukaan500 V AC 50/60 Hz standardin IEC 60947-2 mukaan |
| [Uimp] nimellisimpulssikestojännite: | 6 kV standardin EN 60947-2 mukaan6 kV standardin IEC 60947-2 mukaan |
| Kontaktin asennon osoitin: | Kyllä |
| Ohjaustyyppi: | Kytkin |
| Paikallinen merkinanto: | Laukaistumisen osoitin |
| Asennustapa: | Kiinteä |
| Asennustuki: | DIN-kisko |
| Kampakiskon ja jakelulohkon yhteensopivuus: | Ylä- tai alapuoli: KYLLÄ |
| 9 mm:n jaot: | 6 |
| Korkeus: | 85 mm |
| Leveys: | 54 mm |
| Syvyys: | 78.5 mm |
| Tuotteen paino: | 0.375 kg |
| Väri: | Valkoinen |
| Mekaaninen kestävyys: | 20000 jaksoa |
| Sähköinen kestävyys: | 10000 jaksoa |
| Liitännät - liittimet: | Yksittäinen liitin (ylä- tai alapuolella) 1...25 mm² jäykkäYksittäinen liitin (ylä- tai alapuolella) 1...16 mm² taipuisa |
| Johdon kuorintapituus: | 14 mm ylä- tai alaliitäntää varten |
| Kiristysmomentti: | 2 N.m ylä- tai alapuolella |
| Maavuotosuojaus: | Erillinen lohko |
| Yhteensopivuuskoodi: | IC60 |
| IP-suojausluokka: | IP20 standardin IEC 60529 mukaanIP20 standardin EN 60529 mukaan |
|---|---|
| Saastumisaste: | 3 standardin EN 60947-2 mukaan3 standardin IEC 60947-2 mukaan |
| Ylijänniteluokka: | IV |
| Trooppinen käyttö: | 2 standardin IEC 60068-1 mukaan |
| Suhteellinen kosteus: | 95 % 55 °C:ssa |
| Käyttökorkeus: | 0...2000 m |
| Ympäristön käyttölämpötila: | -35...70 °C |
| Ympäristön säilytyslämpötila: | -40...85 °C |
| Kestävän kehityksen tarjous: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606480094231 |
|---|
