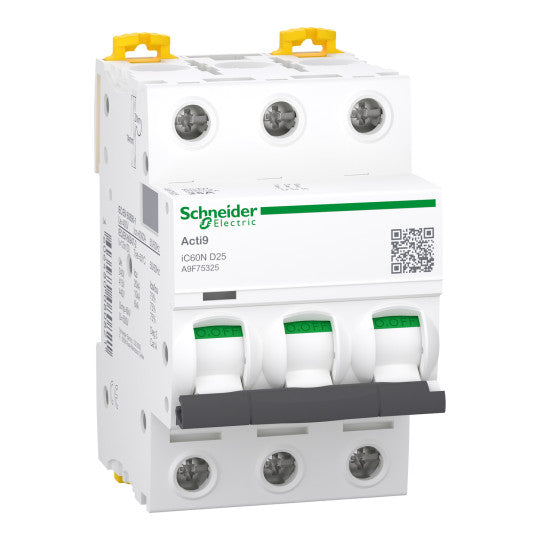

Pienoisautomaatti, Acti9 iC60N, 3P, 25 A, D-käyrä, 6000 A (IEC 60898-1), 10 kA (IEC 60947-2) - A9F75325
SKU: A9F75325
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Pienoisautomaatti, Acti9 iC60N, 3P, 25 A, D-käyrä, 6000 A (IEC 60898-1), 10 kA (IEC 60947-2) - A9F75325
KUVAUS
| Laitteen käyttötarkoitus: | Jakelu |
|---|---|
| Tuotevalikoima: | Acti 9 |
| Tuoteperhe: | IC60 |
| Tuotteen nimi: | Acti 9 iC60 |
| Tuotteen tai komponentin tyyppi: | Johdonsuojakatkaisija |
| Laitteen lyhyt nimi: | IC60N |
| Napojen kuvaus: | 3P |
| Suojattujen napojen lukumäärä: | 3 |
| [In] nimellisvirta: | 25 A |
| Verkon tyyppi: | ACDC |
| Laukaisuyksikön tekniikka: | Lämpömagneettinen |
| Käyräkoodi: | D |
| Katkaisukapasiteetin koodi: | N |
| Katkaisukyky: | 6000 A Icn , 400 V AC 50/60 Hz standardin EN/IEC 60898-1 mukaan36 kA Icu , 12...60 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaan10 kA Icu , 380...415 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaan20 kA Icu , 220...240 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaan6 kA Icu , 440 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaan36 kA Icu , 100...133 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaan10 kA Icu , |
| Käyttöluokka: | Luokka A standardin EN 60947-2 mukaanLuokka A standardin IEC 60947-2 mukaan |
| Soveltuvuus eristykseen: | Kyllä standardin EN 60898-1 mukaanKyllä standardin EN 60947-2 mukaanKyllä standardin IEC 60898-1 mukaanKyllä standardin IEC 60947-2 mukaan |
| Standardit: | IEC 60898-1EN 60898-1IEC 60947-2EN 60947-2 |
| Verkon taajuus: | 50/60 Hz |
|---|---|
| [Ue] nimelliskäyttöjännite: | 220...240 V AC 50/60 Hz400 V AC 50/60 Hz380...415 V AC 50/60 Hz440 V AC 50/60 Hz12...133 V AC 50/60 Hz125...180 V DC |
| Magneettinen laukaisuraja: | 12 x In +/- 20 % |
| [Ics] nimellinen huoltokatkaisukyky: | 15 kA 75 % standardin EN 60947-2 mukaan - 220...240 V AC 50/60 Hz7.5 kA 75 % standardin EN 60947-2 mukaan - 380...415 V AC 50/60 Hz4.5 kA 75 % standardin EN 60947-2 mukaan - 440 V AC 50/60 Hz15 kA 75 % standardin IEC 60947-2 mukaan - 220...240 V AC 50/60 Hz7.5 kA 75 % standardin IEC 60947-2 mukaan - 380...415 V AC 50/60 Hz4.5 kA 75 % standardin IEC 60947-2 mukaan - 440 V AC 50/60 Hz27 kA 75 % standardin IEC 60947-2 mukaan - 12...133 V AC 50/60 Hz27 kA 75 % standardin EN 60947-2 mukaan - 12...133 V AC 50/60 Hz6000 A 100 % standardin EN 60898-1 mukaan - 400 V AC 50/60 Hz6000 A 100 % standardin IEC 60898-1 mukaan - 400 V AC 50/60 Hz10 kA 100 % standardin IEC 60947-2 mukaan - 125...180 V DC10 kA 100 % standardin EN 60947-2 mukaan - 125...180 V DC |
| [Ui] nimelliseristysjännite: | 500 V AC 50/60 Hz standardin EN 60947-2 mukaan500 V AC 50/60 Hz standardin IEC 60947-2 mukaan |
| [Uimp] nimellisimpulssijännite: | 6 kV standardin EN 60947-2 mukaan6 kV standardin IEC 60947-2 mukaan |
| Kosketuskohdan osoitin: | Kyllä |
| Ohjaustyyppi: | Vaihtovipu |
| Paikallinen merkinanto: | Laukaisun ilmaisin |
| Asennustila: | Kiinteä |
| Asennustuki: | DIN-kisko |
| Kiskon ja jakelukappaleen yhteensopivuus: | Ylä- tai alapuoli: KYLLÄ |
| 9 mm:n jaot: | 6 |
| Korkeus: | 85 mm |
| Leveys: | 54 mm |
| Syvyys: | 78.5 mm |
| Tuotteen paino: | 0.375 kg |
| Väri: | Valkoinen |
| Mekaaninen kestävyys: | 20000 jaksoa |
| Sähköinen kestävyys: | 10000 jaksoa |
| Liitännät - liittimet: | Yksittäisliitin (ylä- tai alapuoli) 1...25 mm² jäykkäYksittäisliitin (ylä- tai alapuoli) 1...16 mm² taipuisa |
| Johdon kuorintapituus: | 14 mm ylä- tai alaliitäntään |
| Kiristysmomentti: | 2 N.m ylä- tai alapuolelta |
| Vikavirtasuojaus: | Erillinen lohko |
| Yhteensopivuuskoodi: | IC60 |
| Markkinasegmentti: | Pieni kaupallinen |
| IP-suojausluokka: | IP20 standardin IEC 60529 mukaanIP20 standardin EN 60529 mukaan |
|---|---|
| Saasteaste: | 3 standardin EN 60947-2 mukaan3 standardin IEC 60947-2 mukaan |
| Ylijänniteluokka: | IV |
| Trooppistaminen: | 2 standardin IEC 60068-1 mukaan |
| Suhteellinen kosteus: | 95 % 55 °C:ssa |
| Käyttökorkeus: | 0...2000 m |
| Ympäristön ilman lämpötila käytössä: | -35...70 °C |
| Ympäristön ilman lämpötila varastoinnissa: | -40...85 °C |
| Kestävän tarjouksen tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606480080821 |
|---|
