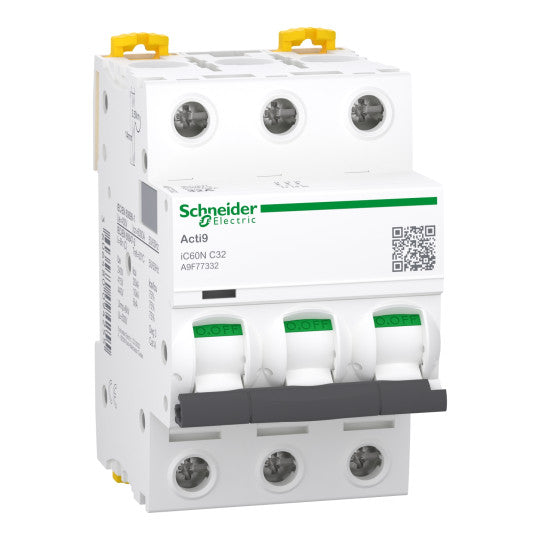

Pienoisautomaatti, Acti9 iC60N, 3P, 32 A, C-käyrä, 6000 A (IEC 60898-1), 10 kA (IEC 60947-2) - A9F77332
SKU: A9F77332
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Pienoisautomaatti, Acti9 iC60N, 3P, 32 A, C-käyrä, 6000 A (IEC 60898-1), 10 kA (IEC 60947-2) - A9F77332
KUVAUS
| Laitteen käyttökohde: | Jakelu |
|---|---|
| Tuotesarja: | Acti 9 |
| Tuotevalikoima: | IC60 |
| Tuotteen nimi: | Acti 9 iC60 |
| Tuotteen tai komponentin tyyppi: | Pienoisjohdonsuojakatkaisija |
| Laitteen lyhyt nimi: | IC60N |
| Napojen kuvaus: | 3P |
| Suojattujen napojen lukumäärä: | 3 |
| [In] nimellisvirta: | 32 A |
| Verkon tyyppi: | ACDC |
| Laukaisuyksikön tekniikka: | Lämpömagneettinen |
| Käyräkoodi: | C |
| Katkaisukykykoodi: | N |
| Katkaisukyky: | 6000 A Icn nimellisvirralla 400 V AC 50/60 Hz standardin EN/IEC 60898-1 mukaan36 kA Icu nimellisvirralla 12...60 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaan10 kA Icu nimellisvirralla 380...415 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaan20 kA Icu nimellisvirralla 220...240 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaan6 kA Icu nimellisvirralla 440 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaan36 kA Icu nimellisvirralla 100...133 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaan10 kA Icu nimellisvirralla |
| Käyttöluokka: | Luokka A standardin EN 60947-2 mukaisestiLuokka A standardin IEC 60947-2 mukaisesti |
| Soveltuvuus eristykseen: | Kyllä standardin EN 60898-1 mukaisestiKyllä standardin EN 60947-2 mukaisestiKyllä standardin IEC 60898-1 mukaisestiKyllä standardin IEC 60947-2 mukaisesti |
| Standardit: | IEC 60898-1EN 60898-1EN 60947-2IEC 60947-2 |
| Laatusertifikaatit: | NF |
| Verkkotaajuus: | 50/60 Hz |
|---|---|
| [Ue] nimelliskäyttöjännite: | 220...240 V AC 50/60 Hz400 V AC 50/60 Hz380...415 V AC 50/60 Hz440 V AC 50/60 Hz12...133 V AC 50/60 Hz125...180 V DC |
| Magneettisen laukaisun raja-arvo: | 8 x In +/- 20 % |
| [Ics] nimellinen huollon katkaisukyky: | 15 kA 75 % standardin EN 60947-2 mukaisesti - 220...240 V AC 50/60 Hz7.5 kA 75 % standardin EN 60947-2 mukaisesti - 380...415 V AC 50/60 Hz4.5 kA 75 % standardin EN 60947-2 mukaisesti - 440 V AC 50/60 Hz15 kA 75 % standardin IEC 60947-2 mukaisesti - 220...240 V AC 50/60 Hz7.5 kA 75 % standardin IEC 60947-2 mukaisesti - 380...415 V AC 50/60 Hz4.5 kA 75 % standardin IEC 60947-2 mukaisesti - 440 V AC 50/60 Hz27 kA 75 % standardin IEC 60947-2 mukaisesti - 12...133 V AC 50/60 Hz27 kA 75 % standardin EN 60947-2 mukaisesti - 12...133 V AC 50/60 Hz6000 A 100 % standardin EN 60898-1 mukaisesti - 400 V AC 50/60 Hz6000 A 100 % standardin IEC 60898-1 mukaisesti - 400 V AC 50/60 Hz10 kA 100 % standardin IEC 60947-2 mukaisesti - 125...180 V DC10 kA 100 % standardin EN 60947-2 mukaisesti - 125...180 V DC |
| Rajoitusluokka: | 3 standardin EN 60898-1 mukaisesti3 standardin IEC 60898-1 mukaisesti |
| [Ui] nimelliseristysjännite: | 500 V AC 50/60 Hz standardin EN 60947-2 mukaisesti500 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti |
| [Uimp] nimellinen impulssijännite: | 6 kV standardin EN 60947-2 mukaisesti6 kV standardin IEC 60947-2 mukaisesti |
| Kosketin-asennon merkkivalo: | Kyllä |
| Ohjaustyyppi: | Vaihtokytkin |
| Paikallinen signaali: | Laukaisun ilmaisin |
| Asennustila: | Kiinteä |
| Asennustuki: | DIN-kisko |
| Yhteensopivuus kiskokannan ja jakelupalkkien kanssa: | Ylä- tai alapuoli: KYLLÄ |
| 9 mm jaot: | 6 |
| Korkeus: | 85 mm |
| Leveys: | 54 mm |
| Syvyys: | 78.5 mm |
| Tuotteen paino: | 0.375 kg |
| Väri: | Valkoinen |
| Mekaaninen kestävyys: | 20000 jaksoa |
| Sähköinen kestävyys: | 10000 jaksoa |
| Liitännät - liittimet: | Yksi liitin (ylhäällä tai alhaalla) 1...35 mm² jäykkäYksi liitin (ylhäällä tai alhaalla) 1...25 mm² joustava |
| Johdon kuorintapituus: | 14 mm ylä- tai alaliitäntään |
| Kiristysmomentti: | 3.5 N.m ylhäällä tai alhaalla |
| Vikavirtasuojaus: | Erillinen lohko |
| Yhteensopivuuskoodi: | IC60 |
| IP-suojausluokka: | IP20 standardin IEC 60529 mukaisestiIP20 standardin EN 60529 mukaisesti |
|---|---|
| Saasteaste: | 3 standardin EN 60947-2 mukaisesti3 standardin IEC 60947-2 mukaisesti |
| Ylijänniteluokka: | IV |
| Tropikointi: | 2 standardin IEC 60068-1 mukaisesti |
| Suhteellinen kosteus: | 95 % at 55 °C |
| Käyttökorkeus: | 0...2000 m |
| Ympäristön ilman lämpötila käytön aikana: | -35...70 °C |
| Ympäristön ilman lämpötila varastoinnin aikana: | -40...85 °C |
| Kestävän kehityksen tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| Code EAN: | 3606480094255 |
|---|
