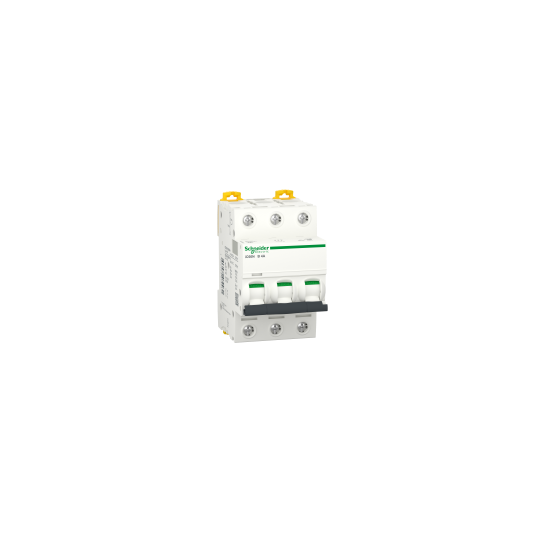

Pienoiskatkaisija, Acti9 iC60N, 3P, 4 A, B-käyrä, 6000 A (IEC 60898-1), 50 kA (IEC 60947-2) - A9F73304
SKU: A9F73304
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Pienoiskatkaisija, Acti9 iC60N, 3P, 4 A, B-käyrä, 6000 A (IEC 60898-1), 50 kA (IEC 60947-2) - A9F73304
KUVAUS
| Laitteen käyttökohde: | Jakelu |
|---|---|
| Tuotevalikoima: | Acti 9 |
| Tuotteen nimi: | IC60 |
| Tuotteen nimi: | Acti 9 iC60 |
| Tuote- tai komponenttityyppi: | Pienoisautomaatti |
| Laitteen lyhyt nimi: | IC60N |
| Napojen kuvaus: | 3P |
| Suojattujen napojen määrä: | 3 |
| [In] nimellisvirta: | 4 A |
| Verkon tyyppi: | DCAC |
| Laukaisuyksikön tekniikka: | Lämpömagneettinen |
| Käyräkoodi: | B |
| Katkaisukyvyn koodi: | N |
| Katkaisukyky: | 6000 A Icn @ 400 V AC 50/60 Hz standardin EN/IEC 60898-1 mukaan50 kA Icu @ 12...60 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaan50 kA Icu @ 220...240 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaan50 kA Icu @ 100...133 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaan50 kA Icu @ 380...415 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaan25 kA Icu @ 440 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaan10 kA Icu at |
| Käyttöluokka: | Luokka A standardin EN 60947-2 mukaanLuokka A standardin IEC 60947-2 mukaan |
| Soveltuvuus eristykseen: | Kyllä standardin EN 60898-1 mukaanKyllä standardin EN 60947-2 mukaanKyllä standardin IEC 60898-1 mukaanKyllä standardin IEC 60947-2 mukaan |
| Standardit: | IEC 60898-1EN 60898-1IEC 60947-2EN 60947-2 |
| Verkon taajuus: | 50/60 Hz |
|---|---|
| [Ue] nimelliskäyttöjännite: | 220...240 V AC 50/60 Hz400 V AC 50/60 Hz380...415 V AC 50/60 Hz440 V AC 50/60 Hz12...133 V AC 50/60 Hz125...180 V DC |
| Magneettisen laukaisun raja: | 4 x In +/- 20 % |
| [Ics] nimellinen huoltokatkaisukyky: | 50 kA 100 % standardin EN 60947-2 mukaan - 220...240 V AC 50/60 Hz50 kA 100 % standardin IEC 60947-2 mukaan - 220...240 V AC 50/60 Hz50 kA 100 % standardin EN 60947-2 mukaan - 380...415 V AC 50/60 Hz25 kA 100 % standardin EN 60947-2 mukaan - 440 V AC 50/60 Hz50 kA 100 % standardin IEC 60947-2 mukaan - 380...415 V AC 50/60 Hz25 kA 100 % standardin IEC 60947-2 mukaan - 440 V AC 50/60 Hz50 kA 100 % standardin IEC 60947-2 mukaan - 12...133 V AC 50/60 Hz50 kA 100 % standardin EN 60947-2 mukaan - 12...133 V AC 50/60 Hz6000 A 100 % standardin EN 60898-1 mukaan - 400 V AC 50/60 Hz6000 A 100 % standardin IEC 60898-1 mukaan - 400 V AC 50/60 Hz10 kA 100 % standardin IEC 60947-2 mukaan - 125...180 V DC10 kA 100 % standardin EN 60947-2 mukaan - 125...180 V DC |
| Rajoitusluokka: | 3 standardin EN 60898-1 mukaan3 standardin IEC 60898-1 mukaan |
| [Ui] nimelliseristysjännite: | 500 V AC 50/60 Hz standardin EN 60947-2 mukaan500 V AC 50/60 Hz standardin IEC 60947-2 mukaan |
| [Uimp] nimellisimpulssijännite: | 6 kV standardin EN 60947-2 mukaan6 kV standardin IEC 60947-2 mukaan |
| Kosketusasennon ilmaisin: | Kyllä |
| Ohjaustyyppi: | Vipukytkin |
| Paikallinen merkinanto: | Laukaisun ilmaisin |
| Asennustapa: | Kiinteä |
| Asennustuki: | DIN-kisko |
| Kiskon ja jakelulohkon yhteensopivuus: | Ylhäältä tai alhaalta: KYLLÄ |
| 9 mm jaot: | 6 |
| Korkeus: | 85 mm |
| Leveys: | 54 mm |
| Syvyys: | 78.5 mm |
| Tuotteen paino: | 0.375 kg |
| Väri: | Valkoinen |
| Mekaaninen kestävyys: | 20000 jaksoa |
| Sähköinen kestävyys: | 10000 jaksoa |
| Liitännät - liittimet: | Yksi liitin (ylhäältä tai alhaalta) 1...25 mm² jäykkäYksi liitin (ylhäältä tai alhaalta) 1...16 mm² joustava |
| Johdon kuorintapituus: | 14 mm ylä- tai alaliitäntään |
| Kiristysmomentti: | 2 N.m ylhäältä tai alhaalta |
| Vikavirtasuojaus: | Erillinen lohko |
| Yhteensopivuuskoodi: | IC60 |
| Markkinasegmentti: | Pienet kaupalliset kohteet |
| IP-suojausluokka: | IP20 standardin IEC 60529 mukaanIP20 standardin EN 60529 mukaan |
|---|---|
| Saasteaste: | 3 standardin EN 60947-2 mukaan3 standardin IEC 60947-2 mukaan |
| Ylijänniteluokka: | IV |
| Trooppinen käyttö: | 2 standardin IEC 60068-1 mukaan |
| Suhteellinen kosteus: | 95 % @ 55 °C |
| Käyttökorkeus: | 0...2000 m |
| Ympäristön lämpötila käytön aikana: | -35...70 °C |
| Ympäristön lämpötila varastoinnin aikana: | -40...85 °C |
| Kestävän kehityksen tarjous: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606480079931 |
|---|
