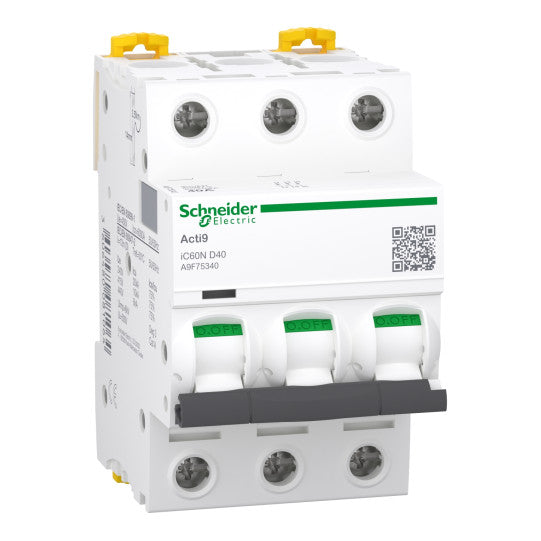

Pienoisautomaatti, Acti9 iC60N, 3P, 40 A, D-käyrä, 6000 A (IEC 60898-1), 10 kA (IEC 60947-2) - A9F75340
SKU: A9F75340
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Pienoisautomaatti, Acti9 iC60N, 3P, 40 A, D-käyrä, 6000 A (IEC 60898-1), 10 kA (IEC 60947-2) - A9F75340
KUVAUS
| Laitteen käyttökohde: | Jakelu |
|---|---|
| Tuotevalikoima: | Acti 9 |
| Tuotteen nimi: | IC60 |
| Tuotteen nimi: | Acti 9 iC60 |
| Tuote tai komponenttityyppi: | Pienoiskatkaisija |
| Laitteen lyhyt nimi: | IC60N |
| Napojen kuvaus: | 3P |
| Suojattujen napojen määrä: | 3 |
| [In] nimellisvirta: | 40 A |
| Verkon tyyppi: | DCAC |
| Laukaisuyksikön tekniikka: | Lämpömagneettinen |
| Käyräkoodi: | D |
| Katkaisukykykoodi: | N |
| Katkaisukapasiteetti: | 6000 A Icn, 400 V AC 50/60 Hz, standardin EN/IEC 60898-1 mukaisesti36 kA Icu, 12...60 V AC 50/60 Hz, standardin EN/IEC 60947-2 mukaisesti10 kA Icu, 380...415 V AC 50/60 Hz, standardin EN/IEC 60947-2 mukaisesti20 kA Icu, 220...240 V AC 50/60 Hz, standardin EN/IEC 60947-2 mukaisesti6 kA Icu, 440 V AC 50/60 Hz, standardin EN/IEC 60947-2 mukaisesti36 kA Icu, 100...133 V AC 50/60 Hz, standardin EN/IEC 60947-2 mukaisesti10 kA Icu, |
| Käyttöluokka: | Luokka A, standardin EN 60947-2 mukaisestiLuokka A, standardin IEC 60947-2 mukaisesti |
| Soveltuvuus eristykseen: | Kyllä, standardin EN 60898-1 mukaisestiKyllä, standardin EN 60947-2 mukaisestiKyllä, standardin IEC 60898-1 mukaisestiKyllä, standardin IEC 60947-2 mukaisesti |
| Standardit: | EN 60898-1IEC 60947-2EN 60947-2IEC 60898-1 |
| Verkon taajuus: | 50/60 Hz |
|---|---|
| [Ue] nimelliskäyttöjännite: | 220...240 V AC 50/60 Hz400 V AC 50/60 Hz380...415 V AC 50/60 Hz440 V AC 50/60 Hz12...133 V AC 50/60 Hz125...180 V DC |
| Magneettisen laukaisun raja: | 12 x In +/- 20 % |
| [Ics] nimellinen huoltokatkaisukyky: | 15 kA 75 % standardin EN 60947-2 mukaisesti - 220...240 V AC 50/60 Hz7.5 kA 75 % standardin EN 60947-2 mukaisesti - 380...415 V AC 50/60 Hz4.5 kA 75 % standardin EN 60947-2 mukaisesti - 440 V AC 50/60 Hz15 kA 75 % standardin IEC 60947-2 mukaisesti - 220...240 V AC 50/60 Hz7.5 kA 75 % standardin IEC 60947-2 mukaisesti - 380...415 V AC 50/60 Hz4.5 kA 75 % standardin IEC 60947-2 mukaisesti - 440 V AC 50/60 Hz27 kA 75 % standardin IEC 60947-2 mukaisesti - 12...133 V AC 50/60 Hz27 kA 75 % standardin EN 60947-2 mukaisesti - 12...133 V AC 50/60 Hz6000 A 100 % standardin EN 60898-1 mukaisesti - 400 V AC 50/60 Hz6000 A 100 % standardin IEC 60898-1 mukaisesti - 400 V AC 50/60 Hz10 kA 100 % standardin IEC 60947-2 mukaisesti - 125...180 V DC10 kA 100 % standardin EN 60947-2 mukaisesti - 125...180 V DC |
| [Ui] nimellinen eristysjännite: | 500 V AC 50/60 Hz, standardin EN 60947-2 mukaisesti500 V AC 50/60 Hz, standardin IEC 60947-2 mukaisesti |
| [Uimp] nimellinen impulssijännitekesto: | 6 kV, standardin EN 60947-2 mukaisesti6 kV, standardin IEC 60947-2 mukaisesti |
| Kontaktiasennon ilmaisin: | Kyllä |
| Ohjaustyyppi: | Vipukytkin |
| Paikallinen merkinanto: | Laukaisun ilmaisin |
| Asennustila: | Kiinteä |
| Kiinnitystuki: | DIN-kisko |
| Yhteensopivuus kiskojen ja jakelukiskojen kanssa: | Ylä- tai alapuoli: KYLLÄ |
| 9 mm:n jaot: | 6 |
| Korkeus: | 85 mm |
| Leveys: | 54 mm |
| Syvyys: | 78.5 mm |
| Tuotteen paino: | 0.375 kg |
| Väri: | Valkoinen |
| Mekaaninen kestävyys: | 20000 jaksoa |
| Sähköinen kestävyys: | 10000 jaksoa |
| Liitännät - liittimet: | Yksittäisliitin (ylä- tai alapuoli) 1...35 mm² jäykkäYksittäisliitin (ylä- tai alapuoli) 1...25 mm² taipuisa |
| Johdon kuorintapituus: | 14 mm ylä- tai alaliitännälle |
| Kiristysmomentti: | 3.5 N.m ylä- tai alapuoli |
| Maavuotosuojaus: | Erillinen lohko |
| Yhteensopivuuskoodi: | IC60 |
| Markkinasegmentti: | Pienkaupallinen |
| IP-suojausluokka: | IP20, standardin IEC 60529 mukaisestiIP20, standardin EN 60529 mukaisesti |
|---|---|
| Saasteaste: | 3, standardin EN 60947-2 mukaisesti3, standardin IEC 60947-2 mukaisesti |
| Ylijänniteluokka: | IV |
| Trooppistus: | 2, standardin IEC 60068-1 mukaisesti |
| Suhteellinen kosteus: | 95 % 55 °C:ssa |
| Käyttökorkeus: | 0...2000 m |
| Ympäristön ilman lämpötila käytössä: | -35...70 °C |
| Ympäristön ilman lämpötila varastoinnissa: | -40...85 °C |
| Kestävän kehityksen tarjous: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606480081064 |
|---|
