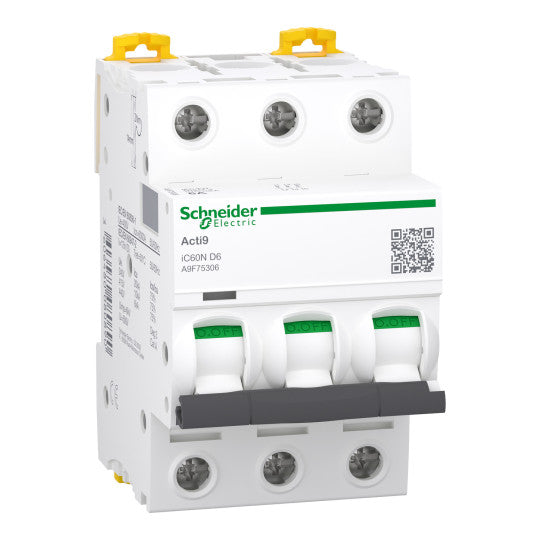

Pienoisautomaatti, Acti9 iC60N, 3P, 6 A, D-käyrä, 6000 A (IEC 60898-1), 10 kA (IEC 60947-2) - A9F75306
SKU: A9F75306
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Pienoisautomaatti, Acti9 iC60N, 3P, 6 A, D-käyrä, 6000 A (IEC 60898-1), 10 kA (IEC 60947-2) - A9F75306
KUVAUS
| Laitteen käyttökohde: | Jakelu |
|---|---|
| Tuotevalikoima: | Acti 9 |
| Tuotteen nimi: | IC60 |
| Tuotenimi: | Acti 9 iC60 |
| Tuote tai komponenttityyppi: | Pienoisjohdonsuojakatkaisija |
| Laitteen lyhyt nimi: | IC60N |
| Napojen kuvaus: | 3P |
| Suojattujen napojen lukumäärä: | 3 |
| [In] nimellisvirta: | 6 A |
| Verkon tyyppi: | AC/DC |
| Laukaisuyksikön teknologia: | Lämpömagneettinen |
| Käyräkoodi: | D |
| Katkaisukykykoodi: | N |
| Katkaisukyky: | 6000 A Icn 400 V AC 50/60 Hz standardin EN/IEC 60898-1 mukaisesti36 kA Icu 12...60 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaisesti10 kA Icu 380...415 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaisesti20 kA Icu 220...240 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaisesti6 kA Icu 440 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaisesti36 kA Icu 100...133 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaisesti10 kA Icu osoitteessa |
| Käyttöluokka: | Luokka A standardin EN 60947-2 mukaisestiLuokka A standardin IEC 60947-2 mukaisesti |
| Soveltuvuus eristykseen: | Kyllä standardin EN 60898-1 mukaisestiKyllä standardin EN 60947-2 mukaisestiKyllä standardin IEC 60898-1 mukaisestiKyllä standardin IEC 60947-2 mukaisesti |
| Standardit: | EN 60898-1EN 60947-2IEC 60947-2IEC 60898-1 |
| Verkon taajuus: | 50/60 Hz |
|---|---|
| [Ue] nimelliskäyttöjännite: | 220...240 V AC 50/60 Hz400 V AC 50/60 Hz380...415 V AC 50/60 Hz440 V AC 50/60 Hz12...133 V AC 50/60 Hz125...180 V DC |
| Magneettinen laukaisukynnys: | 12 x In +/- 20 % |
| [Ics] nimellinen huoltokatkaisukyky: | 15 kA 75 % standardin EN 60947-2 mukaisesti - 220...240 V AC 50/60 Hz7.5 kA 75 % standardin EN 60947-2 mukaisesti - 380...415 V AC 50/60 Hz4.5 kA 75 % standardin EN 60947-2 mukaisesti - 440 V AC 50/60 Hz15 kA 75 % standardin IEC 60947-2 mukaisesti - 220...240 V AC 50/60 Hz7.5 kA 75 % standardin IEC 60947-2 mukaisesti - 380...415 V AC 50/60 Hz4.5 kA 75 % standardin IEC 60947-2 mukaisesti - 440 V AC 50/60 Hz27 kA 75 % standardin IEC 60947-2 mukaisesti - 12...133 V AC 50/60 Hz27 kA 75 % standardin EN 60947-2 mukaisesti - 12...133 V AC 50/60 Hz6000 A 100 % standardin EN 60898-1 mukaisesti - 400 V AC 50/60 Hz6000 A 100 % standardin IEC 60898-1 mukaisesti - 400 V AC 50/60 Hz10 kA 100 % standardin IEC 60947-2 mukaisesti - 125...180 V DC10 kA 100 % standardin EN 60947-2 mukaisesti - 125...180 V DC |
| [Ui] nimelliseristysjännite: | 500 V AC 50/60 Hz standardin EN 60947-2 mukaisesti500 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti |
| [Uimp] nimellinen impulssijännite: | 6 kV standardin EN 60947-2 mukaisesti6 kV standardin IEC 60947-2 mukaisesti |
| Kosketinasennon osoitin: | Kyllä |
| Ohjaustyyppi: | Kippikytkin |
| Paikallinen signaalitoiminto: | Laukaisun ilmaisin |
| Asennustapa: | Kiinteä |
| Asennustuki: | DIN-kisko |
| Yhteensopivuus haarajohtokiskon ja jakelulohkon kanssa: | Ylä- tai alapuoli: KYLLÄ |
| 9 mm:n jaot: | 6 |
| Korkeus: | 85 mm |
| Leveys: | 54 mm |
| Syvyys: | 78,5 mm |
| Tuotteen paino: | 0,375 kg |
| Väri: | Valkoinen |
| Mekaaninen kestävyys: | 20000 jaksoa |
| Sähköinen kestävyys: | 10000 jaksoa |
| Liitännät - liittimet: | Yksittäisliitin (ylä- tai alapuoli) 1...25 mm² jäykkäYksittäisliitin (ylä- tai alapuoli) 1...16 mm² joustava |
| Johtojen kuorintapituus: | 14 mm ylä- tai alaliitännälle |
| Kiristysmomentti: | 2 N.m ylä- tai alaliitäntä |
| Vikavirtasuojaus: | Erillinen lohko |
| Yhteensopivuuskoodi: | IC60 |
| Markkinasegmentti: | Pieni kaupallinen |
| IP-suojausluokka: | IP20 standardin IEC 60529 mukaisestiIP20 standardin EN 60529 mukaisesti |
|---|---|
| Saasteaste: | 3 standardin EN 60947-2 mukaisesti3 standardin IEC 60947-2 mukaisesti |
| Ylijänniteluokka: | IV |
| Trooppistaminen: | 2 standardin IEC 60068-1 mukaisesti |
| Suhteellinen kosteus: | 95 % 55 °C:ssa |
| Käyttökorkeus: | 0...2000 m |
| Ympäröivän ilman lämpötila käytössä: | -35...70 °C |
| Ympäröivän ilman lämpötila varastoinnissa: | -40...85 °C |
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606480080890 |
|---|
