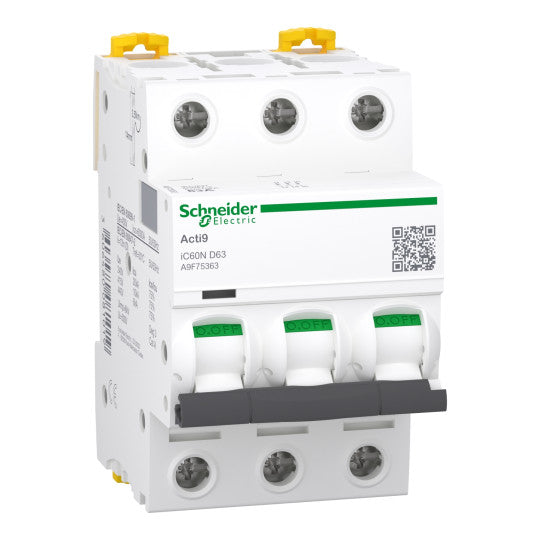

Pienoisautomaatti, Acti9 iC60N, 3P, 63 A, D-käyrä, 6000 A (IEC 60898-1), 10 kA (IEC 60947-2) - A9F75363
SKU: A9F75363
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Pienoisautomaatti, Acti9 iC60N, 3P, 63 A, D-käyrä, 6000 A (IEC 60898-1), 10 kA (IEC 60947-2) - A9F75363
KUVAUS
| Laitteen sovellus: | Jakelu |
|---|---|
| Tuotesarja: | Acti 9 |
| Tuotevalikoima: | IC60 |
| Tuotteen nimi: | Acti 9 iC60 |
| Tuotteen tai komponentin tyyppi: | Pienoisautomaatti |
| Laitteen lyhyt nimi: | IC60N |
| Navan kuvaus: | 3P |
| Suojattujen napojen lukumäärä: | 3 |
| [In] nimellisvirta: | 63 A |
| Verkon tyyppi: | DCAC |
| Laukaisuyksikön tekniikka: | Lämpömagneettinen |
| Käyräluokka: | D |
| Katkaisukykykoodi: | N |
| Katkaisukyky: | 6000 A Icn 400 V AC 50/60 Hz, standardin EN/IEC 60898-1 mukaan36 kA Icu 12...60 V AC 50/60 Hz, standardin EN/IEC 60947-2 mukaan10 kA Icu 380...415 V AC 50/60 Hz, standardin EN/IEC 60947-2 mukaan20 kA Icu 220...240 V AC 50/60 Hz, standardin EN/IEC 60947-2 mukaan6 kA Icu 440 V AC 50/60 Hz, standardin EN/IEC 60947-2 mukaan36 kA Icu 100...133 V AC 50/60 Hz, standardin EN/IEC 60947-2 mukaan10 kA Icu |
| Käyttöluokka: | Luokka A standardin EN 60947-2 mukainenLuokka A standardin IEC 60947-2 mukainen |
| Soveltuvuus erotteluun: | Kyllä standardin EN 60898-1 mukaisestiKyllä standardin EN 60947-2 mukaisestiKyllä standardin IEC 60898-1 mukaisestiKyllä standardin IEC 60947-2 mukaisesti |
| Standardit: | EN 60947-2IEC 60947-2IEC 60898-1EN 60898-1 |
| Verkon taajuus: | 50/60 Hz |
|---|---|
| [Ue] nimelliskäyttöjännite: | 220...240 V AC 50/60 Hz400 V AC 50/60 Hz380...415 V AC 50/60 Hz440 V AC 50/60 Hz12...133 V AC 50/60 Hz125...180 V DC |
| Magneettisen laukaisun raja: | 12 x In +/- 20 % |
| [Ics] nimellinen käyttökatkaisukyky: | 15 kA 75 % standardin EN 60947-2 mukaisesti - 220...240 V AC 50/60 Hz7.5 kA 75 % standardin EN 60947-2 mukaisesti - 380...415 V AC 50/60 Hz4.5 kA 75 % standardin EN 60947-2 mukaisesti - 440 V AC 50/60 Hz15 kA 75 % standardin IEC 60947-2 mukaisesti - 220...240 V AC 50/60 Hz7.5 kA 75 % standardin IEC 60947-2 mukaisesti - 380...415 V AC 50/60 Hz4.5 kA 75 % standardin IEC 60947-2 mukaisesti - 440 V AC 50/60 Hz27 kA 75 % standardin IEC 60947-2 mukaisesti - 12...133 V AC 50/60 Hz27 kA 75 % standardin EN 60947-2 mukaisesti - 12...133 V AC 50/60 Hz6000 A 100 % standardin EN 60898-1 mukaisesti - 400 V AC 50/60 Hz6000 A 100 % standardin IEC 60898-1 mukaisesti - 400 V AC 50/60 Hz10 kA 100 % standardin IEC 60947-2 mukaisesti - 125...180 V DC10 kA 100 % standardin EN 60947-2 mukaisesti - 125...180 V DC |
| [Ui] nimelliseristysjännite: | 500 V AC 50/60 Hz, standardin EN 60947-2 mukaan500 V AC 50/60 Hz, standardin IEC 60947-2 mukaan |
| [Uimp] nimellinen impulssinkestojännite: | 6 kV standardin EN 60947-2 mukaisesti6 kV standardin IEC 60947-2 mukaisesti |
| Kosketinasennon ilmaisin: | Kyllä |
| Ohjaustyyppi: | Vaihtokytkin |
| Paikallinen signalointi: | Laukaisun ilmaisin |
| Asennustapa: | Kiinteä |
| Asennustuki: | DIN-kisko |
| Yhteensopivuus kiskokiskon ja jakelulohkon kanssa: | Ylä- tai alapuoli: KYLLÄ |
| 9 mm:n jaot: | 6 |
| Korkeus: | 85 mm |
| Leveys: | 54 mm |
| Syvyys: | 78.5 mm |
| Tuotteen paino: | 0.375 kg |
| Väri: | Valkoinen |
| Mekaaninen kestävyys: | 20000 jaksoa |
| Sähkökestävyys: | 10000 jaksoa |
| Liitännät - liittimet: | Yksittäinen liitin (ylä- tai alapuoli) 1...35 mm² jäykkäYksittäinen liitin (ylä- tai alapuoli) 1...25 mm² joustava |
| Johdon kuorintapituus: | 14 mm ylä- tai alaliitännälle |
| Kiristysmomentti: | 3.5 N.m ylhäällä tai alhaalla |
| Maavuotosuojaus: | Erillinen lohko |
| Yhteensopivuuskoodi: | IC60 |
| Markkinasegmentti: | Pieni kaupallinen |
| IP-suojausluokka: | IP20 standardin IEC 60529 mukaisestiIP20 standardin EN 60529 mukaisesti |
|---|---|
| Saasteaste: | 3 standardin EN 60947-2 mukaisesti3 standardin IEC 60947-2 mukaisesti |
| Ylijänniteluokka: | IV |
| Trooppistaminen: | 2 standardin IEC 60068-1 mukaisesti |
| Suhteellinen kosteus: | 95 % 55 °C:ssa |
| Käyttökorkeus: | 0...2000 m |
| Ympäristön lämpötila käytössä: | -35...70 °C |
| Ympäristön lämpötila varastoinnissa: | -40...85 °C |
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606480081019 |
|---|
